TL494降压转换电路原理及电路图！

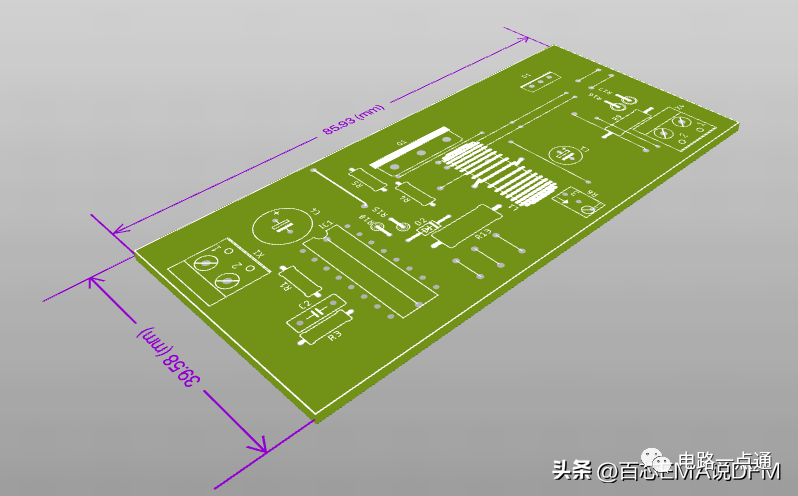

今天给大家分享的是：基于TL494的降压转换器电路。

降压转换器（降压转换器）是一种DC-DC 开关转换器，可在降低电压的同时保持恒定的功率平衡。降压转换器的主要特点是效率，这意味着板载降压转换器可以延长电池寿命、减少热量、减小尺寸并提高效率。

一、降压转换器如何工作？

降压转换器

上图显示了一个基本的降压转换器电路。如果要了解降压转换器的工作原理，可以分2种情况，一是晶体管导通、二是晶体管关断。

1、晶体管导通状态

晶体管导通状态

在这种情况下，我们可以看到二极管处于开路状态，因为它处于反向偏置状态。在这种情况下，一些初始电流将开始流过负载，但电流受到电感的限制，因此电感也开始逐渐充电。因此，在电路导通期间，电容周期积累电荷，并且该电压反映在负载两端。

2、晶体管关断状态

晶体管导通状态

当晶体管处于截止状态时，存储在电感 L1 中的能量崩溃并通过二极管 D1 流回，如电路中的箭头所示。在这种情况下，电感两端的电压呈反极性，因此二极管处于正向偏置状态。现在由于电感磁场的崩溃，电流继续流过负载，直到电感耗尽电荷。

在电感几乎耗尽存储能量的一段时间后，负载电压再次开始下降，在这种情况下，电容 C1 成为主要电流源，电容在那里保持电流流动直到下一个周期开始再次。

通过改变开关频率和开关时间，我们可以从降压转换器获得从 0 到 Vin 的任何输出。

三、集成电路 TL494

在构建TL494降压转换器下之前，先了解 PWM 控制器 TL494 的工作原理。TL494 IC 有 8 个功能块，如下所示和描述。

集成电路 TL494

1、5V 参考稳压器

5V 内部参考稳压器输出是 REF 引脚，即 IC 的引脚 14。参考稳压器为内部电路提供稳定的电源，如脉冲控制触发器、振荡器、死区时间控制比较器和 PWM 比较器。稳压器还用于驱动负责控制输出的误差放大器。

5V 参考稳压器

该基准在内部编程为 ±5% 的初始精度，并在 7V 至 40V 的输入电压范围内保持稳定性。对于低于 7V 的输入电压，稳压器在输入的 1V 范围内饱和并跟踪它。

2、振荡器

振荡器生成锯齿波并向死区时间控制器和 PWM 比较器提供各种控制信号。振荡器的频率可以通过选择定时元件R T 和 C T来设置。

振荡器

振荡器的频率可以通过下面的公式计算：

F= 1/(RT * CT)

仅对于单端应用，振荡器频率等于输出频率。对于推挽应用，输出频率是振荡器频率的二分之一。

3、死区时间控制比较器

死区时间或简单地说关断时间控制提供最小死区时间或关断时间。当输入电压大于振荡器的斜坡电压时，死区时间比较器的输出会阻止开关晶体管。向DTC引脚施加电压会产生额外的死区时间，因此当输入电压从 0 到 3V 变化时，会提供从最小值 3% 到 100% 的额外死区时间。简单来说，我们可以在不调整误差放大器的情况下改变输出波的占空比。
