三极管是最基本的电子元器件之一，其用途广泛。想要知道三极管是怎么实现电子开关的功能，首先要了解三极管的基本原理。

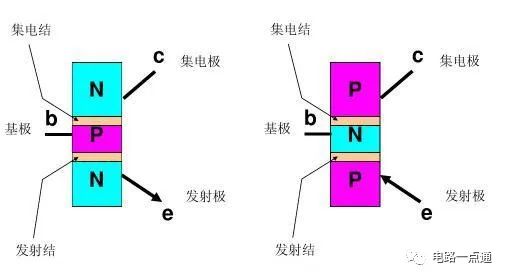

三极管的基本原理三极管和MOS管都可以作为电子开关使用，三极管属于电流控制元器件，跟MOS管不同，MOS管属于电压控制元器件。三极管有两种类型，NPN型和PNP型，其结构示意图如下图所示。可以看出，三极管是由两个PN结经过特殊的工艺技术处理形成的。三极管有三个极：基极、集电极和发射极，基极用字母b表示，集电极用字母c表示，发射极用字母e表示。

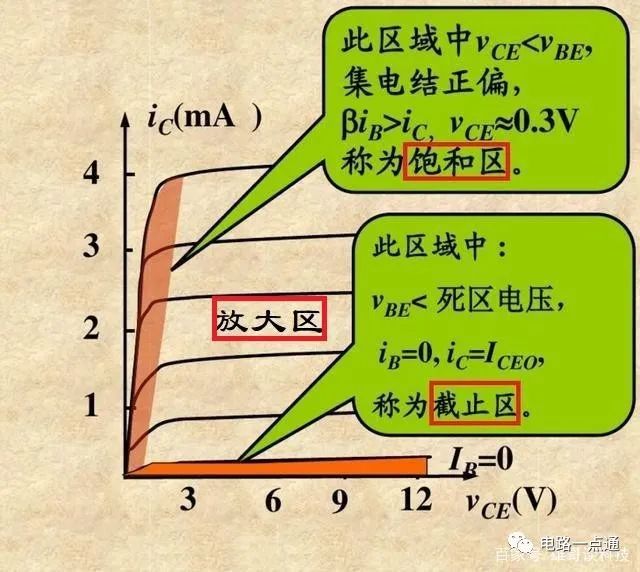

▲三极管的结构图三极管正常工作时有三个区间：截止区、放大区和饱和区。截止区：Ube＜死区电压，死区电压一般为。0.3V~0.6V左右，具体跟三极管的特性有关，每个三极管型号都会有自己的死区电压，具体可查三极管型号的datasheet，会有相应的说明。此区间基极电流Ib=0。放大区：放大区的主要特点是发射结正偏，集电结反偏，Ic=βIb,β为三极管的放大倍数。饱和区：此区间发射结正偏，集电结正偏，注意：和放大区有所不同。Uce＜Ube,βib＞ic，Uce≈0.3V。

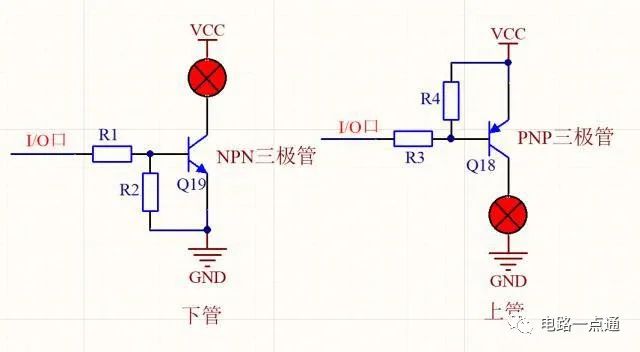

▲三极管曲线图三极管如何实现电子开关功能了解了三极管的基本原理之后，那么，三极管是怎么实现电子开关功能的呢？电子开关主要控制三极管处于两个工作区间：饱和区和截止区，三极管饱和-----实现电子开关的“开”功能三极管截止-----实现电子开关的“关”功能当然，三极管处于非饱和区间的放大区，三极管也处于导通状态，也可以实现三极管的开状态，只是此时的电流并未达到三极管的最大电流，内阻比较大，对于负载电流较小时，也可以在此区间实现电子开关的“开”功能。一般我们使用三极管当电子开关时，为了能够使三极管达到最大输出电流，一般都会设计将三极管处于饱和区间。举例说明下面三极管控制灯泡为例，通过处理器（比如单片机、DSP、ARM、FPGA等）的I/O口控制小灯泡，NPN和PNP三极管的接法有些不同，NPN型三极管当下管使用，控制灯泡的负极；PNP型三极管当上管使用，控制灯泡的正极。具体原理如下图所示。
▲三极管控制灯泡原理NPN型三极管原理实现过程：当I/O口输入低电平时，由于Ube＜死区电压，Ib=0，三极管处于截止状态，所以灯泡不亮；当I/O口输入高电平（3.3V或5V等）时，三极管导通，灯泡燃亮。根据I/O口的高电平状态，选择合适的基极电阻R1，使三极管处于饱和状态，计算方法为：R1≈(U-Ube)*β/Ic，其中U为I/O口输入电压，β为三极管放大倍数，Ic为三极管最大集电极电流，Ube为基极与发射极之间的压差，一般为0.4V~0.6V左右。R2为下拉电阻，阻值选择大一些，至少应比R1大一个数量级，这样在计算R1阻值时，可以忽略R2的存在，若R1与R2电阻大小相当时，需要考虑分流情况。此时，R1的电流IR1=Ib+Ube/R2，所以R1=(U-Ube)/IR1=(U-Ube)/(Ib+Ube/R2)。计算较复杂。PNP型三极管原理实现过程与NPN型三极管类似，PNP型三极管控制灯泡的正极，具体过程：当I/O口输入高电平（VCC）时，UBE无压差，Ib=0，三极管处于截止状态，所以灯泡不亮；当I/O口输入低电平时，三极管处于导通状态，灯泡燃亮。@电路一点通
