TDA2003的替换型号
eeskill 2022-09-28

一、TDA2030简介

TDA2030是德律风根生产的音频功放电路,采用V型5脚单列直插式塑料封装结构。如图所示,按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、谐波失真和交越失真小等特点。并设有短路和过热保护电路等,多用于高级收录机及高传真立体声扩音装置。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产,虽然其内部电路略有差异,但引出脚位置及功能均相同,可以互换。

tda2030特点:

[1]外接元件非常少。

[2]输出功率大,Po=18W(RL=4Ω)

[3]采用超小型封装(TO-220),可提高组装密度。

[4]开机冲击极小

[5]内含各种保护电路,因此工作安全可靠

主要保护电路有:短路、过热、地线偶然开路、电源极性反接(Vsmax=12V)、负载泄放电压反冲等。

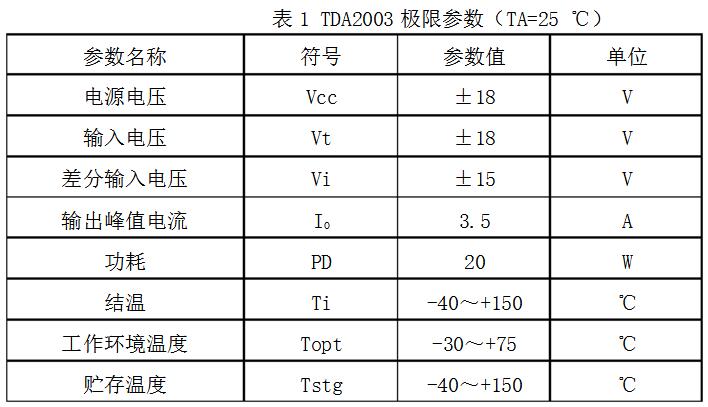

tda2030极限参数:

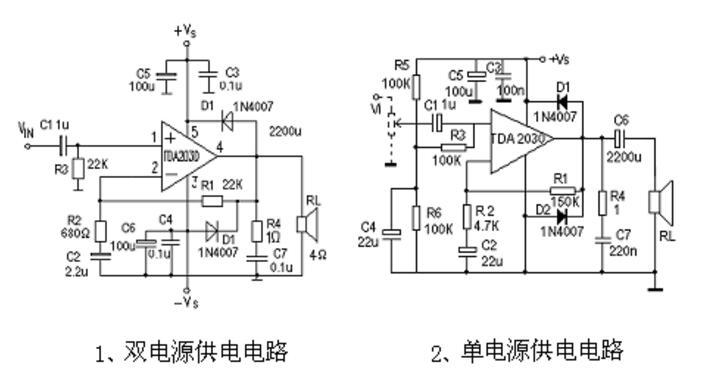

tda2030典型应用电路:

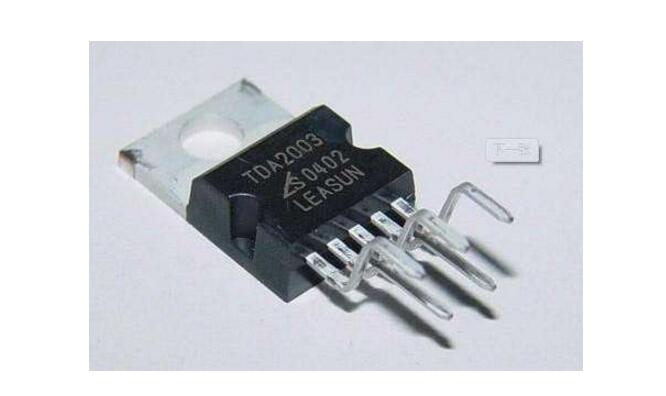

二、TDA2003简介

TDA2003电流输出能力强,谐波失真和交越失真小,各引脚都有交,直流短路保护,使用安全,负载上电压可冲至40V.

性能参数:

V=16.5V f=1kHz Tamb=25

电源电压 Vcc 8 18 V

静态输出端电压 Vo 6.1 6.9 7.7 V

静态电流 Iccq 44 50 mA

输出功率 Po THD=10% RL=4 5.5 6 WTHD=10% RL =2 9 10THD=10% RL =3.2 7.5THD=10% RL =1.6 12

输出灵敏度 Vi Po=0.5W RL =4 14 mV Po=6W RL =4 55Po=0.5W RL =2 10Po=10W RL =2 50最大输入电压 Vim 300 mV

频响 BW Po=1W, RL =4 40 15000 Hz 失

真度 THD Po=0.05 4.5W, RL =4 0.15 %Po=0.05 7.5W, RL =2 0.15 %

输入阻抗 Zi 开环 70 150 k

输入噪声电压 VNI 1 5 V

输入噪声电流 INI 60 200 pA

开环增益 Gvo f=1kHz 80 dBf=10kHz 60 dB

闭环增益 Gv RL =4 39.3 40 40.3 dB

效率 Po=6W RL =4 69 %Po=10W RL =2 65 %

电源纹波抑制比 RRf=100Hz Vr=0.5V Rg=10k RL =4 30 36 dB那个输入端就相当电源的正极,那个下面的一根线的一个横杠是地线,也就是相当电源负极。

TDA2003应用电路:

选用TDA2003集成块,故电路简单,通频带较宽,音质优美,可广泛应用于各音响及语音放大电路。

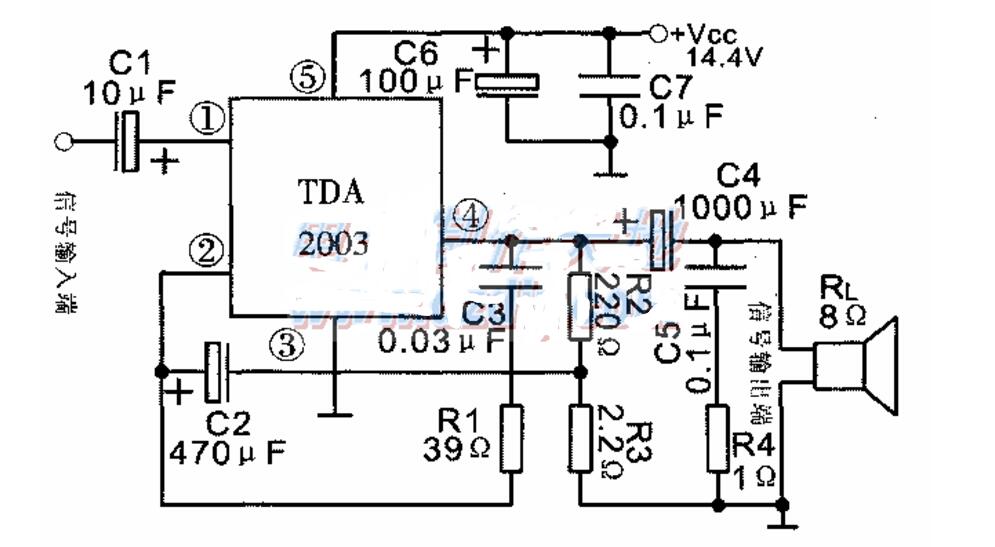

集成OTL功放电路如下图所示:

集成块(1)脚为输入端,(2)脚外接电容C2与外电阻R3构成交流负反馈,用以改善放大器的音质,C3、R1为防自激网络,C4为输出耦合电容,C6、C7为电源高、低通滤波电容,电源电压VCC为14.4V,静态电流为45mA,负载RL的阻值为4Ω,功率为6W。

安装注意事项

(1)要正确判断TDA2003各脚的顺序,不允许焊接错误。焊接电解电容C1、C2、C4、C6时,一定要注意电容的正负极性不能颠倒。

(2)电源VCC的电压不能太高,也不能太低,大约在14.4V左右为宜。

(3)焊接完成后,可以借助收音机或录音机的音频输出插口,用耳机连接到图中输入端1脚。

(4)要在集成块TDA2003上安装散热片,否则工作时间过长容易损坏。

三、tda2003和tda2030能不能代换及区别

tda2003和tda2030两者是不能代换的!TDA2003为单电源供电,TDA2030为双电源供电,tda2003和tda2030两者的功率也不一样。tda2003在4欧的负载上的功率是6-7瓦;tda2030在4欧的负载上的功率是14瓦。

四、TDA2003的替换型号

TDA2003直接替换型号有6S34、8FG2002、8FG2003、CA2002、CA2003、CD2002、D2002、HA2002、KA2003、LA2002、LA2002T、LM383、LM383T、LM2002、LM2002T、N2002、SD2002H、TDA2002、TDA2002V、TDA2003V、ULN3701Z、ULN3701ZV、ULN3702Z、ULN3702Z、ULN3703Z、ULN3703Z、XG2002、μPC2002H、μPC2002M、μPC2002V、μPC2003。
