启动电容和运行电容的接线方法
eeskill 2022-11-28

我们从电容启动及电容运转式单相异步电动机的接线端子可以看出,这种电机在接线盒的接线板上是由六个接线柱,分别是U1与U2接线柱,它是单相异步电机的主绕组、Z1和Z2接线柱是单相异步电机副绕组的接线端子、那么剩下的两个接线柱V1与V2就是安装在电机端盖里边的离心开关的接线端子。这样就构成了三对六个接线柱。这六个接线柱从外观看它们分成上下两排,上排的接线端子是按从左到右依次是Z2、U2、V2排列的。下排的接线柱也是按左到右的顺序分别是U1、V1、Z1。这个排列顺序不是随意安排的,也不是生产电机厂家安排的,而是由我们国家标准规定的。我们所买的单相异步电机都是这种统一的排列顺序。

启动电容和运行电容的接线方法:

1、绕组的判别

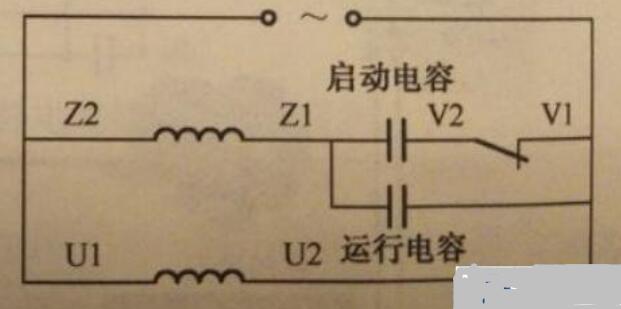

要使单相异步电机运行起来就必须正确地把电机的主绕组、副绕组、离心开关和外部的运行电容与启动电容按一定接法接起来。它们的接法是如何的呢?我们通过下面的一幅示意图来说明它们之间是如何接线的。我们可以用万用表去测量主绕组和副绕组,当测得的阻值较小,从外观看绕组线径较粗的是主绕组也称它运行绕组;剩下的一个绕组肯定是副绕组了,它的特点是线径细、阻值大,我们也把这个副绕组叫启动绕组。

2、接线的方法

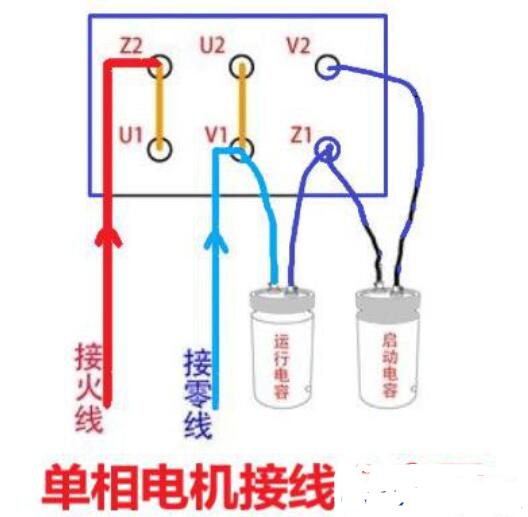

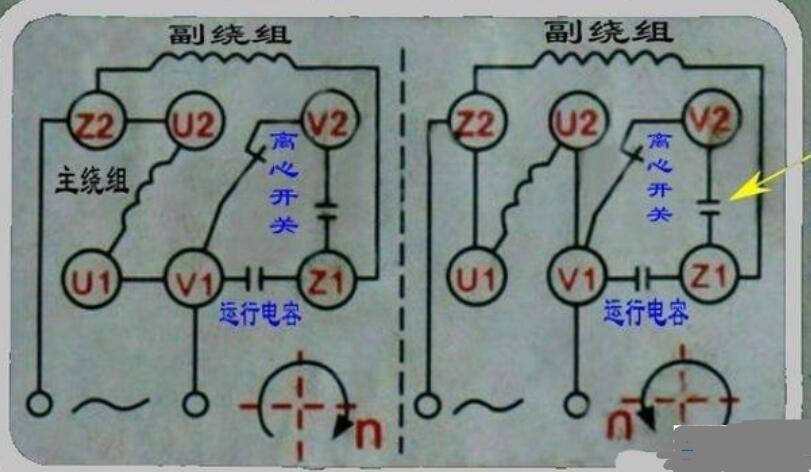

其实单相异步电机的启动电容和运行电容的接线方法还是比较简单的,因为六个接线柱的顺序是固定不变的,接线时我们只要把副绕组Z1,Z2与启动电容和离心开关串着连接后与主绕组并联。那么接下来的运行电容一端接在副绕组Z1这个接线柱上,另一端接在离心开关V1这个接线柱上就可以了。然后把火线接在副绕组Z2接线柱上,零线接在离心开关V1的接线柱上即可。最后用短接片把副绕组的Z2和主绕组的U1短接起来、将主绕组的U2与离心开关V1的接线端子短接起来就完成了整个的接线过程,其接线示意图如下图所示。

声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
