ADP2443是一款同步降压DC-DC稳压器，集成了一个98 mΩ高端功率金属氧化物半导体场效应晶体管(MOSFET)和一个35 mΩ同步整流器MOSFET，并采用紧凑型4 mm &TImes; 4 mm LFCSP封装，可提供高效率解决方案。该稳压器在4.5 V至36 V的输入电压范围内工作。输出电压可调低至0.6 V，提供高达3 A的连续电流。最短快速导通时间(50 ns)允许稳压器在高频率下将高输入电压转换为低输出电压。
ADP2443使用仿真电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。ADP2443的开关频率可在200 kHz至1.8 MHz范围内进行编程。同步功能允许开关频率与外部时钟同步，以便将系统噪声降至最低。
ADP2443针对需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。
其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)、短路保护(SCP)和热关断(TSD)。

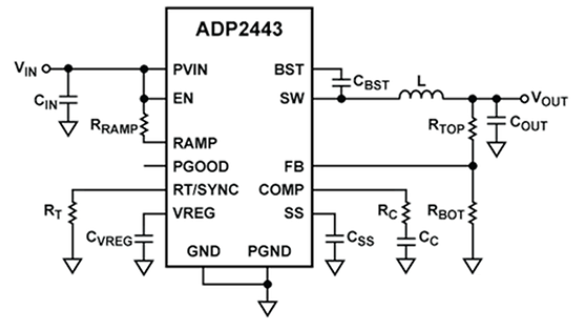

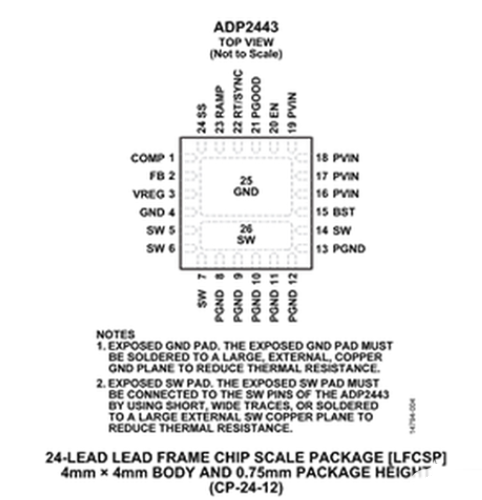

ADP2443在-40°C至+125°C的工作结温范围内工作，采用24引脚4 mm &TImes; 4 mm LFCSP封装。
应用
* 中间供电轨转换
* 多单元电池供电系统
* 过程控制和工业自动化
* 医疗保健
* 网络和服务器
优势和特点
* 连续输出电流：3 A
* 输入电压：4.5 V至36 V
* 集成MOSFET：98 mΩ/35 mΩ
* 基准电压：0.6 V ± 1%
* 最短快速导通时间：50 ns
* 可编程开关频率：200 kHz至1.8 MHz
* 同步至外部时钟：200 kHz至1.8 MHz
* 精密使能和电源良好指示
* 逐周期电流限值，带打嗝保护
* 外部补偿
* 可编程软启动时间
* 启动后进入预充电输出
* ADIsimPower设计工具支持
产品生命周期
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
工具及仿真模型
ADIsimPE 由SIMetrix/SIMPLIS支持
ADIsimPE线性和混合信号电路仿真器–个人版
ADP244x Buck Regulator Design Tool
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schemaTIc, bill of materials, and performance specificaTIons.
ADIsimPower™ 稳压器设计工具
这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入，并选择优化目标：效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB，以帮助用户快速完成原型制作，验证设计目标。
