48v转12v电路内部结构及引脚功能
eeskill 2022-09-30

工作原理:

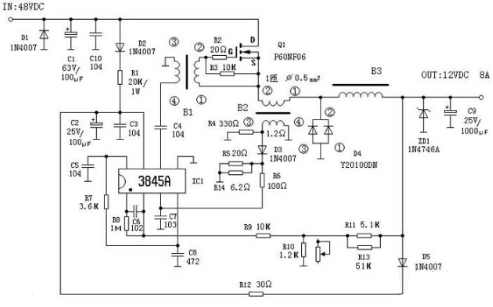

本图是根据实物剖析而来,电源经D2、R1为IC1提供+12V左右的电压,6脚输出脉冲经C4和变压器耦合后驱动Q1振荡,当Q1导通后输出电流通过L经C9滤波后向负载供电,当Q1截止时,变压器式电感B3磁能转变为电能,其极性左负右正,续流二极管D4导通,电流通过二极管继续向负载供电,使负载得到平滑的直流,当输出电压过低或过高时,从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC12脚与内部2.5V基准电压比较后控制Q1导通脉宽,从而使输出电压得到稳定。当负载电流发生短路或超过8A时,IC13脚电压的上升会控制脉宽使Q1截止,以确保Q1的安全。C8和R7构成振荡时间常数,本电路的振荡频率为65KHz,其计算公式为下:

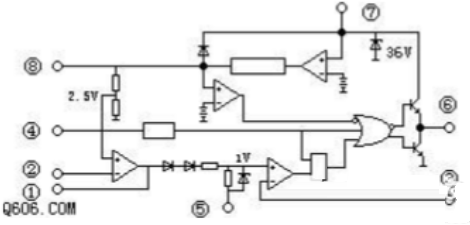

3845内部结构及引脚功能

①误差放大器输出/补偿②电压反馈输入③电流取样输入④振荡电路时间常数⑤地⑥开关管驱动脉冲输出⑦电源⑧5V基准电压一般与振荡器相接。
