二极管反向击穿特性的解释
eeskill 2022-07-05

伏安特性是指加在二极管两端的电压u与流过=极管的电流,之间的关系,即,I=f(U)。2CP12(普通型硅=极管)和2AP9(普通型锗二极管)的伏安特。

(1)正向特性

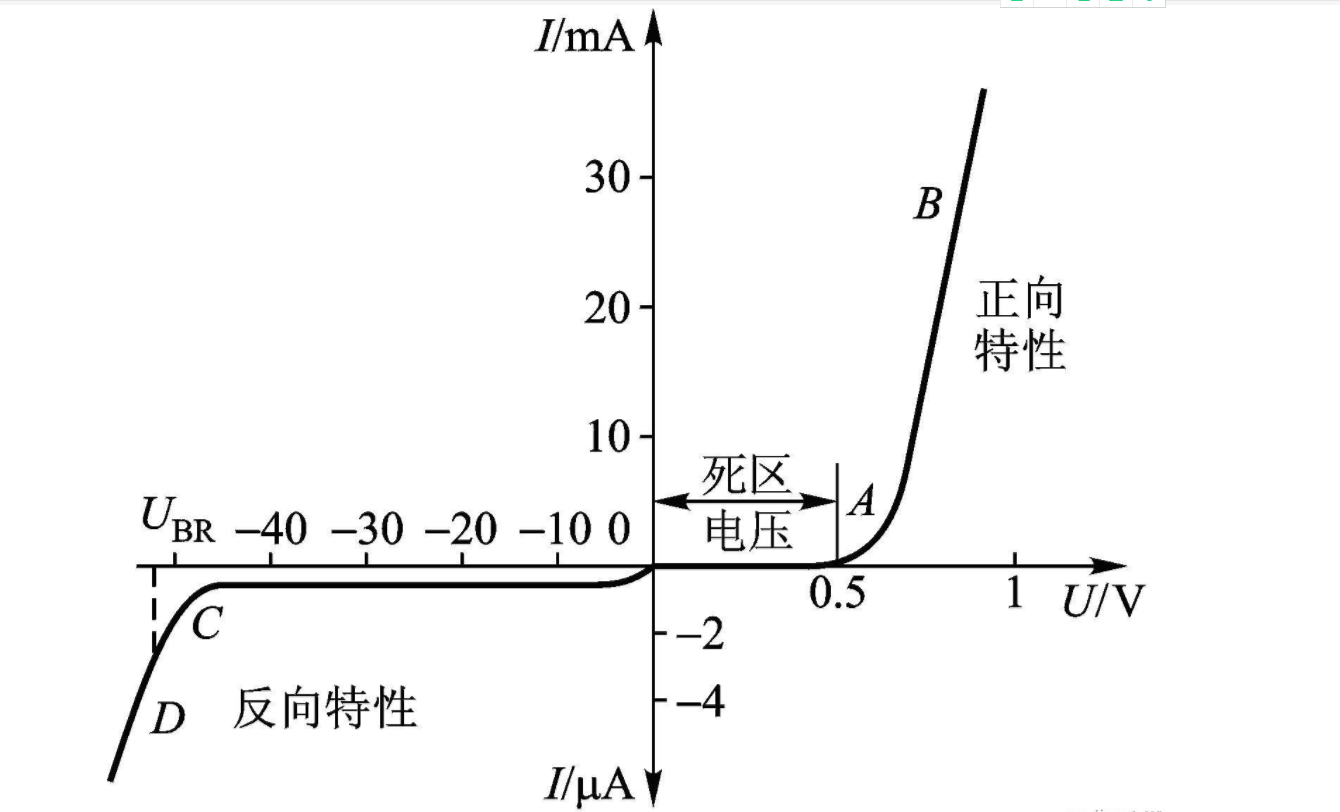

二极管伏妄特性曲线的第一象限称为正向特性,它表示外加正向电压时二极管的工作情况。在正向特性的起始部分,由于正向电压很小,外电场还不足以克服内电场对多数载流子的阻碍作用,正向电流几乎为零,这一区域称为正向二极管的伏安特性曲线

死区,对应的电压称为死区电压。硅管的死区电压约为0.5V,锗管的死区电压约为0. 2V.

当正向电压超过某一数值后, 内电场就被大大削弱,正向电流迅速增大,二极管导通,这一区域称为正向导通区。二极管一旦正向导通后,只要正向电压稍有变化,就会使正向电流变化较大,二极管的正向特性曲线很陡。因此,二极管正向导通时,管子上的正向压降不大,正向压降的变化很小,一般硅管为o. 7V左右,锗管为0. 3V左右。因此,在使用二极管时,如果外加电压较大,一般要在电路中串接限流电阻,以免产生过大电流烧坏二极管。

(2)反向特性

二极管伏妄特性曲线的第三象限称为反向特性,它表示外加反向电压时二极管的工作情况。在一定的反向电压范围内,反向电流很小且变化不大,这一区域称为反向截止区。这是因为反向电流是少数载流子的漂移运动形成的;一定温度下,少子的数目是基本不变的,所以反向电流基本恒定,与反向电压的大小无关,故通常称其为反向饱和电流。

(3)反向击穿特性

当反向电压继续增加到某一数值时,二极管中的反向电流会突然增大,我们称此时二极管发生了反向击穿,该段特性如图1.2.6的D段所示。发生反向击穿时PN结有很大的反向电流,严重时将导致PN结损坏,所以普通二极管应该避免被击穿,但稳压二 极管则必须要 I作于击穿状态,因为在击穿区虽然电流变化较大而电压却能保持基本不变,正是利用这个特性,稳压管才能够起到稳压的作用。
