频敏变阻器命名规则
eeskill 2022-11-30

频敏变阻器作用

频敏变阻器是一种无触点电磁元件,相当于一个等值阻抗。在电动机起动过程中,由于等值阻抗随转子起动电流中高频成分的减小而自动下降以达到自动变阻,从而只需用一级变阻器,就可以把电动机平稳起动起来。

变阻器实质上是一个铁芯损耗非常大的三相电抗器。它由用数片E型钢板叠合成的铁芯及线圈两个主要部分组成。钢板间夹以垫圈,保持片间距离,以利散热。

当绕线式电动机刚开始启动时,电动机转速很低,故转子频率f2很大(接近f1),铁心中的损耗很大,即等值电阻Rm很大,故限制了启动电流,增大了启动转矩。随着n的增加,转子电流频率下降( f2=s f1), Rm减小,使启动电流及转矩保持一定数值。频敏变阻器实际上利用转子频率f2的平滑变化达到使转子回路总电阻平滑减小的目的。启动结束后,转子绕组短接,把频敏变阻器从电路中切除。由于频敏变阻器的等值电阻Rm和电抗Xm随转子电流频率而变,反应灵敏,故叫频敏变阻器。

频敏变阻器命名规则

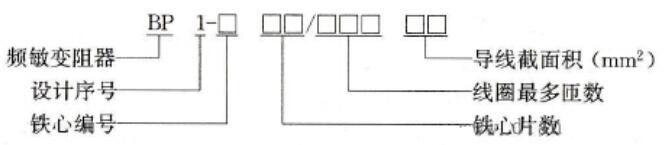

常用的频敏变阻器有bp1、bp2、bp3、bp4和bp6等系列。bp1系列的型号及含义如下:

bp1系列频敏变阻器分为偶尔起动型(bp1 - 200、bp1 - 300型)和重复短时工作型(bp1- 400、bp1- 500型)两类。
