相序保护器温度保护、漏电保护
eeskill 2022-08-08

相序保护器是控制继电器的一种,能自动相序判别的保护继电器,避免一些特殊机电设备因为电源相序接反后倒转而导致事故或设备损坏。

相序保护器是控制继电器的一种,能自动相序判别的保护继电器,保证一些特殊机电设备

因为电源相序接反后倒转而导致事故或设备损坏。如电梯、中央空调,行吊、电机等如果电源在维修后相序出错会导致事故的发生,必须在控制回路接入相序保护器,保证相序无误。空调压缩机,也有采用相序保护器,保证压缩机不至于在维修后发生反转的情况。

相序保护器工作原理

取样三相电源并进行处理,在电源相序和保护器端子输入的相序相符的情况下,其输出继电器接通,设备主控制回路接通。现有两类产品一类为:当电源相序发生变化时,相序不符,输出继电器无法接通,从而保护了设备,避免事故的发生;另一类采用数字微芯技术产品,可实现自动相序识别,并实现自动相序转换,保证电机恒定相序转动。

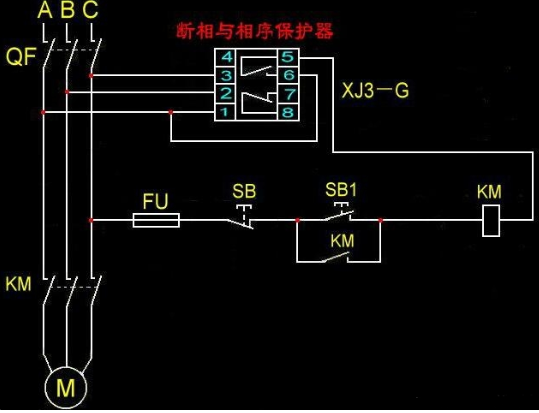

三相电源依次接入保护器的U,V,W(有的是R,S,T或L1、L2 、L3)三个接线点,相序保护器的辅助触点一般有一常开一常闭。接入控制回路中,具体接常开还是常闭根据控制原理或者接线图来接,。当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭,常闭变常开。若起到保护作用,应该接常闭触点。

相序保护器温度保护

在相序保护器电动机没有超过额定值时,由于通风不良、环境温度过高、启动次数过于频繁等原因,电动机也会过热。这种情况下用以上的过流保护或过载保护都不能解决问题,因此需要直接反映温度变化的热保护器。

温度保护传统通常可采用温度继电器。温度继电器主要有双金属片它们都被直接埋置在发热部位,但双金属长常加热后影响稳定性,因此,现部分产品带有PTC温度保护及负载端电压保护功能,从而更有效的保护电机安全。

温度保护与过载保护都是利用温度来触发保护,但并不完全相同。过载保护是因为电流长时间超出额定值使得继电器升温触发保护;而温度保护是由于散热不良,环境温度过高等因素使得电机过热从而触发保护。温度保护被触发时,电动机中的电流值有可能是正常的,因此过载保护不一定会起作用。温度保护与过载保护也是不能互相替代的。

相序保护器漏电保护

相序保护器为了防止直接接触电击事故和间接接触电击事故,防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故,低压配电系统应该具有漏电保护装置。

漏电保护根据工作零线是否穿过电流感应器,分为零序电流保护和剩余电流保护。零序电流保护与剩余电流保护的基本原理都是基于基尔霍夫电流定律:流入电路中任一节点的复电流的代数和等于零。不同之处是,零序电流保护检测的是各相线中电流的矢量和,而剩余电流保护检测的是各相线还有零线中的电流矢量和。

理论上来说,三相线负载平衡且电路正常工作的情况下,各相线电流矢量和应该为零。但是在实际的产品制造中,由于生产工艺、使用条件及电源品质等因素的制约,理想的三相完全平衡的负载不大可能存在,其三相电流的矢量和不为零而且很容易达到漏电保护器的动作电流值例如30mA。因此,“负载三相平衡”这个概念只具有理论意义。

相序保护器原理

相序保护器原理 一般情况下,电动机工作的接线顺序是有规定的,如果由于某种原因,导致相序发生错乱,电动机将无法正常工作甚至损坏。相序保护就是为了防止这类事故发生。

相序保护可采用相序当电路中相序与指定相序不符时,相序继电器将触发动作,切断控制电路的从而达到切断电动机电源、保护电动机的目的。

由和氖泡NB组成三相交流电相序检测电路。由于C1的移相作用,当电源按图中A、B、C相序接入时,氖泡发光,而逆相序如A、C、B接入时,氖泡则不亮。当按下启动按钮QA时,交流电经C2降压、VD1和整流、DW后得到12V直流电压,加在由继电器K、光敏电阻管V组成的保护执行电路上。如果此时相序为A、B、C顺序,则氖泡发光,与氖泡封装在一起的CDS受光照后呈现很低的阻抗,V便得到基极偏流而导通,K吸合,K1接通交流的控制回路,C吸合,电动机启动运转。反之,如为逆相序,则氖泡不亮,K不吸合,K1断开,电动机便不能被启动。由此而达到保护目的。
