压敏电阻实用指南
eeskill 2022-06-23

压敏电阻主要参数

1、残压:压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。

2、通流容量:按规定时间间隔与次数在压敏电阻上施加规定波形电流后,压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。

3、泄漏电流:在参考电压的作用下,压敏电阻中流过的电流。

4、额定工作电压:允许长期连续施加在压敏电阻两端的工频电压的有效值。而压敏电阻在吸收暂态过电压能量后自身温度升高,在此电压下能正常冷却,不会发热损坏。

压敏电阻优点

广泛的可变电阻电压范围:18V-1800V

多种浪涌承受能力:标准、高浪涌、超高浪涌

大电流处理和能量吸收能力

单体通流量可达到70KA甚至更高

快反应时间

低泄露电流

多种引线形式:直、弯和其他特殊引线类型

多种包装形式:散装、卷装包装、卷包装

压敏电阻的缺点

(1)寄生电容大压敏电阻具有较大的寄生电容,一般在几百至几千微微法的范围。在高频信号系统中会引起高频信号传输畸变,从而引起系统正常运行。

(2)泄漏电流的存在压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行,又关系到压敏电阻自身的老化和使用寿命。

压敏电阻的损坏形式:当压敏电阻在抑制暂态过电压时能量超过其额定容量时,压敏电阻会因过热而损坏,主要表现为短路、开路。

压敏电阻怎么看型号

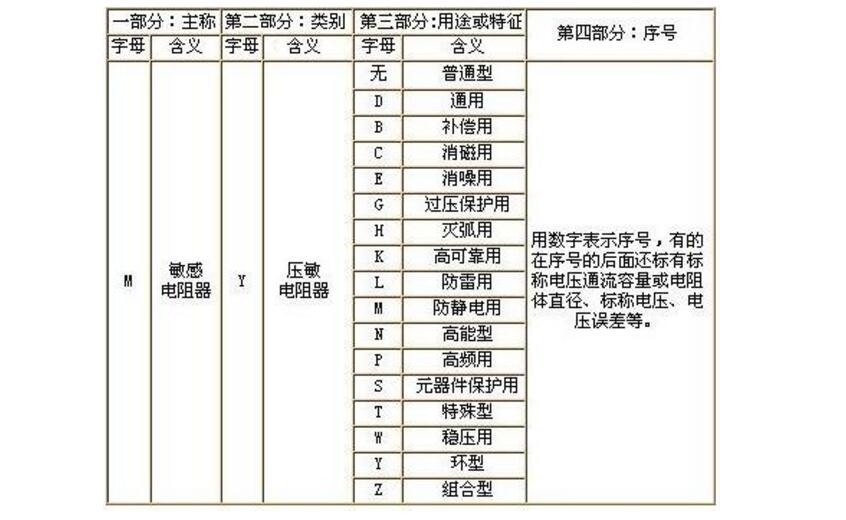

图1压敏电阻器的型号命名及含义

第一部分用字母“M”表示主称为敏感电阻器。

第二部分用字母“Y”表示敏感电阻器为压敏电阻器。

第三部分用字母表示压敏电阻器的用途的特征。

第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

例如:

MYL1-1(防雷用压敏电阻器)

MY31-270/3(270V/3kA普通压敏电阻器)

M——敏感电阻器

Y——压敏电阻器

L——防雷用

31——序号

1-1——序号

270——标称电压为270V

3——通流容量为3kA

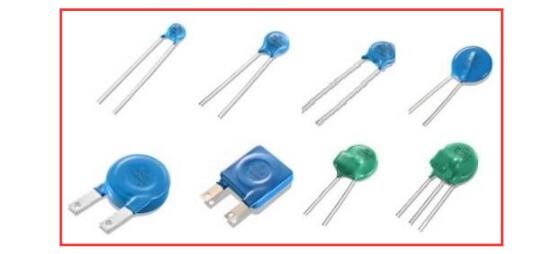

压敏电阻型号大全

1、05D封装系列,压敏电阻压敏电压:18~750V

承受浪涌电流:100~800A

芯片直径:5mm

响应时间<25ns

压敏电阻05D封装包含型号有:05D180L、05D220K、05D270K、05D330K、05D390K、05D470K、05D560K、05D680K、05D820K、05D101K、05D121K、05D151K、05D181K、05D201K、05D221K、05D241K、05D271K、05D301K、05D331K、05D361K、05D391K、05D431K、05D471K、05D511K、05D561K、05D621K、05D681K、05D751K。

2、07D封装系列,压敏电阻压敏电压:18~820V

承受浪涌电流:250~1200A

芯片直径:7mm

响应时间<25ns

压敏电阻07D封装包含型号有:07D180L、07D220K、07D270K、07D330K、07D390K、07D470K、07D560K、07D680K、07D820K、07D101K、07D121K、07D151K、07D181K、07D201K、07D221K、07D241K、07D271K、07D301K、07D331K、07D361K、07D391K、07D431K、07D471K、07D511K、07D561K、07D621K、07D681K、07D751K、07D781K、07D821K。

3、10D封装系列,压敏电阻压敏电压:18~1100v

承受浪涌电流:500~3500A

芯片直径:10mm

响应时间<25ns

压敏电阻10D封装包含型号有:10D180L、10D220K、10D270K、10D330K、10D390K、10D470K、10D560K、10D680K、10D820K、10D101K、10D121K、10D151K、10D181K、10D201K、10D221K、10D241K、10D271K、10D301K、10D331K、10D361K、10D391K、10D431K、10D471K、10D511K、10D561K、10D621K、10D681K、10D751K、10D781K、10D821K、10D911K、10D102K、10D112K。

4、14D封装系列,压敏电阻压敏电压:18~1800V

承受浪涌电流:1000~6000A

芯片直径:14mm

响应时间<25ns

压敏电阻14D封装包含型号有:14D180L、14D220K、14D270K、14D330K、14D390K、14D470K、14D560K、14D680K、14D820K、14D101K、14D121K、14D151K、14D181K、14D201K、14D221K、14D241K、14D271K、14D301K、14D331K、14D361K、14D391K、14D431K、14D471K、14D511K、14D561K、14D621K、14D681K、14D751K、14D781K、14D821K、14D911K、14D102K、14D112K、14D152K、14D182K。

5、20D封装系列,压敏电阻压敏电压:18~1800V

承受浪涌电流:2000~10000

芯片直径:20mm

响应时间<25ns

压敏电阻20D封装包含型号有:20D180L、20D220K、20D270K、20D330K、20D390K、20D470K、20D560K、20D680K、20D820K、20D101K、20D121K、20D151K、20D181K、20D201K、20D221K、20D241K、20D271K、20D301K、20D331K、20D361K、20D391K、20D431K、20D471K、20D511K、20D561K、20D621K、20D681K、20D751K、20D781K、20D821K、20D911K、20D102K、20D112K、20D152K、20D182K。

6、25D封装系列,压敏电阻压敏电压:200~1100V

承受浪涌电流:15000~18000A

芯片直径:25mm

响应时间<25ns

压敏电阻25D封装包含型号有:25D201K、25D221K、25D241K、25D271K、25D301K、25D331K、25D361K、25D391K、25D431K、25D471K、25D511K、25D561K、25D621K、25D681K、25D751K、25D781K、25D821K、25D911K、25D102K、25D112K。

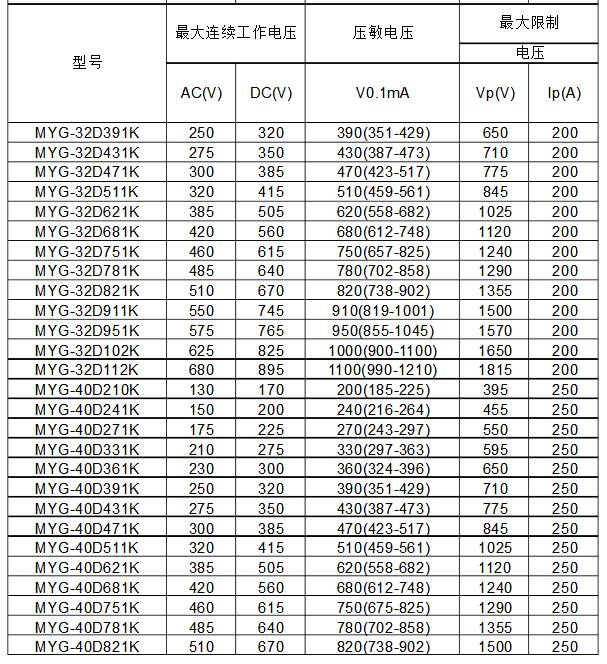

7、32D封装系列,压敏电阻压敏电压:200~1100V

承受浪涌电流:20000~25000A

芯片直径:32mm

响应时间<25ns

压敏电阻32D封装包含型号有:32D201K、32D241K、32D271K、32D331K、32D361K、32D391K、32D431K、32D471K、32D511K、32D621K、32D681K、32D751K、32D781K、32D821K、32D911K、32D951K、32D102K、32D112K。

8、40D封装系列,压敏电阻压敏电压:200~1100V

承受浪涌电流:30000~40000A

芯片直径:40mm

响应时间<25ns

压敏电阻40D封装包含型号有:40D201K、40D241K、40D271K、40D331K、40D361K、40D391K、40D431K、40D471K、40D511K、40D621K、40D681K、40D751K、40D781K、40D821K、40D911K、40D951K、40D102K、40D112K。

常用的压敏电阻型号有哪些
