气体传感器的选择
eeskill 2022-06-24

前言:气体传感器是一种将气体的成份、浓度等信息转换成可以被人员、仪器仪表、计算机等利用的信息的装置!气体传感器一般被归为化学传感器的一类,尽管这种归类不一定科学。“气体传感器”包括:半导体气体传感器、电化学气体传感器、催化燃烧式气体传感器、热导式气体传感器、红外线气体传感器等。

气体传感器原理应用

气体传感器,是指利用各种化学、物理效应将气体成分、浓度按一定规律转换成电信号输出的器件。随着社会的发展和科学技术的进步,气体传感器的开发研究越来越引起人们的重视,各种气体传感器应运而生。综合气体传感器的应用情况,主要有以下几种用途:

有毒和可燃性气体检测

有毒和可燃性气体检测是气敏传感器最大的市场。主要应用于石油、采矿、半导体工业等工矿企业以及家庭中环境检测和控制。在石油、石化、采矿工业中,硫化氢、一氧化碳、氯气、甲烷和可燃的碳氢化合物是主要检测气体。在半导体工业中最主要是检测磷、砷和硅烷。家庭中主要是检测煤气和液化气的泄漏以及是否通风。

燃烧控制

汽车工业是气体传感器又一重要市场。采用氧传感器检测和控制发动机的空燃比,使燃烧过程最佳化。在大型工业锅炉燃烧过程中采用带有气体传感器的控制以提高燃烧效率减少废气排出,节省能源。气体传感器还可以用来检测汽车或烟囱中排出的废气量。这些废气包括二氧化碳、二氧化硫和一氧化碳。

食品和饮料加工

在食品和饮料加工过程中,二氧化硫传感器是极有用的器件。二氧化硫常用于许多食品和饮料的保存和检测,使之含有保持特定的味道和香味所需最小的二氧化硫浓度。另外,气体传感器还被用来检测葡萄酒、啤酒、高梁酒的发酵程度以保证产品均匀性和降低成本。

医疗诊断

可用气体传感器进行病人状况诊断测试,如口臭检测,血液中二氧化碳和氧浓度检测等。

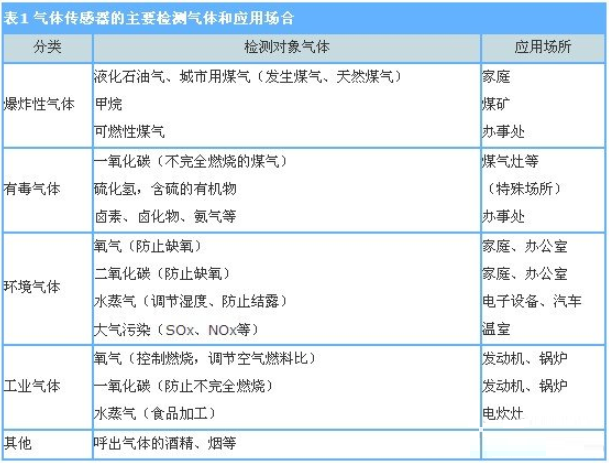

表1例举了气体传感器的主要检测气体和应用场合。

气体传感器的品种繁多,限于篇幅,不可能一一叙述。本篇主要介绍应用较为广泛,国内又有一定生产能力的气体传感器,它们是半导体气体传感器、电化学气体传感器、接触式气体传感器和热传导式气体传感器。有关光学类等其它气体传感器,请读者参阅其他有关书籍。气体传感器主要特性

1 稳定性

稳定性是指传感器在整个工作时间内基本响应的稳定性,取决于零点漂移和区间漂移。零点漂移是指在没有目标气体时,整个工作时间内传感器输出响应的变化。区间漂移是指传感器连续置于目标气体中的输出响应变化,表现为传感器输出信号在工作时间内的降低。理想情况下,一个传感器在连续工作条件下,每年零点漂移小于10[%]。

2 灵敏度

灵敏度是指传感器输出变化量与被测输入变化量之比,主要依赖于传感器结构所使用的技术。大多数气体传感器的设计原理都采用生物化学、电化学、物理和光学。首先要考虑的是选择一种敏感技术,它对目标气体的阀限制(TLV-thresh-old limit value)或最低爆炸限(LEL-lower explosive limit)的百分比的检测要有足够的灵敏性。

3选择性

选择性也被称为交叉灵敏度。可以通过测量由某一种浓度的干扰气体所产生的传感器响应来确定。这个响应等价于一定浓度的目标气体所产生的传感器响应。这种特性在追踪多种气体的应用中是非常重要的,因为交叉灵敏度会降低测量的重复性和可靠性,理想传感器应具有高灵敏度和高选择性。

4抗腐蚀性

抗腐蚀性是指传感器暴露于高体积分数目标气体中的能力。在气体大量泄漏时,探头应能够承受期望气体体积分数10~20倍。在返回正常工作条件下,传感器漂移和零点校正值应尽可能小。

气体传感器的基本特征,即灵敏度、选择性以及稳定性等,主要通过材料的选择来确定。选择适当的材料和开发新材料,使气体传感器的敏感特性达到最优。

1新气敏材料与制作工艺的研究开发

对气体传感器材料的研究表明,金属氧化物半导体材料Zn0,SIlo2,Fe203等己趋于成熟化,特别是在C比,C2H5OH,CO等气体检测方面。现在这方面的工作主要有两个方向:一是利用化学修饰改性方法,对现有气体敏感膜材料进行掺杂、改性和表面修饰等处理,并对成膜工艺进行改进和优化,提高气体传感器的稳定性和选择性;二是研制开发新的气体敏感膜材料,如复合型和混合型半导体气敏材料、高分子气敏材料,使得这些新材料对不同气体具有高灵敏度、高选择性、高稳定性。由于有机高分子敏感材料具有材料丰富、成本低、制膜工艺简单、易于与其它技术兼容、在常温下工作等优点,已成为研究的热点。

2新型气体传感器的研制

沿用传统的作用原理和某些新效应,优先使用晶体材料(硅、石英、陶瓷等),采用先进的加工技术和微结构设计,研制新型传感器及传感器系统,如光波导气体传感器、高分子声表面波和石英谐振式气体传感器的开发与使用,微生物气体传感器和仿生气体传感器的研究。随着新材料、新工艺和新技术的应用,气体传感器的性能更趋完善,使传感器的小型化、微型化和多功能化具有长期稳定性好、使用方便、价格低廉等优点。

3气体传感器智能化

随着人们生活水平的不断提高和对环保的日益重视,对各种有毒、有害气体的探测,对大气污染、工业废气的监测以及对食品和居住环境质量的检测都对气体传感器提出了更高的要求。纳米、薄膜技术等新材料研制技术的成功应用为气体传感器集成化和智能化提供了很好的前提条件。气体传感器将在充分利用微机械与微电子技术、计算机技术、信号处理技术、传感技术、故障诊断技术、智能技术等多学科综合技术的基础上得到发展。研制能够同时监测多种气体的全自动数字式的智能气体传感器将是该领域的重要研究方向。气体传感器的选择

1、根据测量对象与测量环境

根据测量对象与测量环境确定传感器的类型。 要进行—个具体的测量工作,首先要考虑采用何种原理的传感器,这需要分析多方面的因素之后才能确定。因为,即使是测量同一物理量,也有多种原理的传感器可供选用,哪一种原理的传感器更为合适,则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题:量程的大小;被测位置对传感器体积的要求;测量方式为接触式还是非接触式;信号的引出方法,有线或是非接触测量;传感器的来源,国产还是进口,价格能否承受,还是自行研制。在考虑上述问题之后就能确定选用何种类型的传感器,然后再考虑传感器的具体性能指标。

2、灵敏度的选择

通常,在传感器的线性范围内,希望传感器的灵敏度越高越好。因为只有灵敏度高时,与被测量变化对应的输出信号的值才比较大,有利于信号处理。但要注意的是,传感器的灵敏度高,与被测量无关的外界噪声也容易混入,也会被放大系统放大,影响测量精度。因此,要求传感器本身应具有较高的信噪比,尽量减少从外界引入的于扰信号。传感器的灵敏度是有方向性的。当被测量是单向量,而且对其方向性要求较高,则应选择其它方向灵敏度小的传感器;如果被测量是多维向量,则要求传感器的交叉灵敏度越小越好。

3、响应特性 (反应时间)

传感器的频率响应特性决定了被测量的频率范围,必须在允许频率范围内保持不失真的测量条件,实际上传感器的响应总有—定延迟,希望延迟时间越短越好。传感器的频率响应高,可测的信号频率范围就宽,而由于受到结构特性的影响,机械系统的惯性较大,因有频率低的传感器可测信号的频率较低。在动态测量中,应根据信号的特点 (稳态、瞬态、随机等)响应特性,以免产生过火的误差。

4、线性范围

传感器的线形范围是指输出与输入成正比的范围。以理论上讲,在此范围内,灵敏度保持定值。传感器的线性范围越宽,则其量程越大,并且能保证一定的测量精度。在选择传感器时,当传感器的种类确定以后首先要看其量程是否满足要求。但实际上,任何传感器都不能保证绝对的线性,其线性度也是相对的。当所要求测量精度比较低时,在一定的范围内,可将非线性误差较小的传感器近似看作线性的,这会给测量带来极大的方便,
