AD811是一款宽带电流反馈型运算放大器，针对广播级质量视频系统进行了优化。-3 dB带宽为120 MHz （G=+2），差分增益和相位误差分别为0.01%和0.01° （RL = 150 W），使AD811成为所有视频系统的绝佳选择。除了低差分增益和相位误差外，它还满足严苛的0.1 dB增益平坦度要求，带宽达到35 MHz （G = +2）。

无论驱动一条还是两条后部端接的75W电缆，均可达到这一性能，而且电源电流低至16.5 mA。此外，AD811的额定电源电压范围为±4.5 V至±18 V。 AD811也特别适合注重瞬态响应性能的脉冲应用。最大压摆率可以达到2500 V/µs以上，2 V步进时0.1%建立时间少于25 ns，10 V步进时0.01%建立时间少于65 ns。

低失真特性（带宽最高可达10 MHz）和宽单位增益带宽，使AD811非常适合用作数据采集系统中的ADC或DAC缓冲器。由于它是一款电流反馈型放大器，因此可在整个宽增益范围内保持这一带宽。该放大器还具有1.9 nV/√Hz的低电压噪声、20 pA/√Hz的低电流噪声以及出色的直流精度，适合宽动态范围应用。

内部结构

AD811引脚端封装形式，如图2.1.1所示。

电路原理图

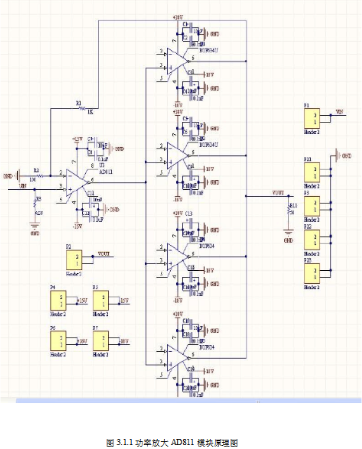

功率放大AD811模块原理图

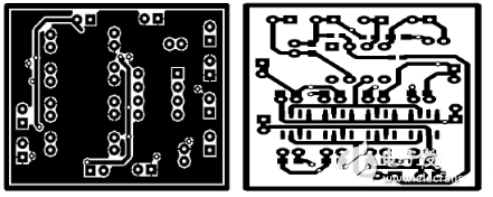

功率放大AD811模块印制版图

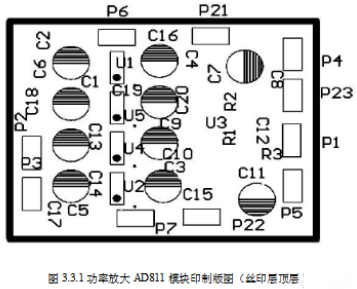

功率放大AD811模块印制版图（丝印层顶层）
