DC/DC电路进阶(buck电路)
电路一点通 2025-05-19

前言

DC/DC的buck架构,是认识电源的基础,所以,从最简单、最基础的部分入手,从感性到理性,慢慢地对硬件有所了解。

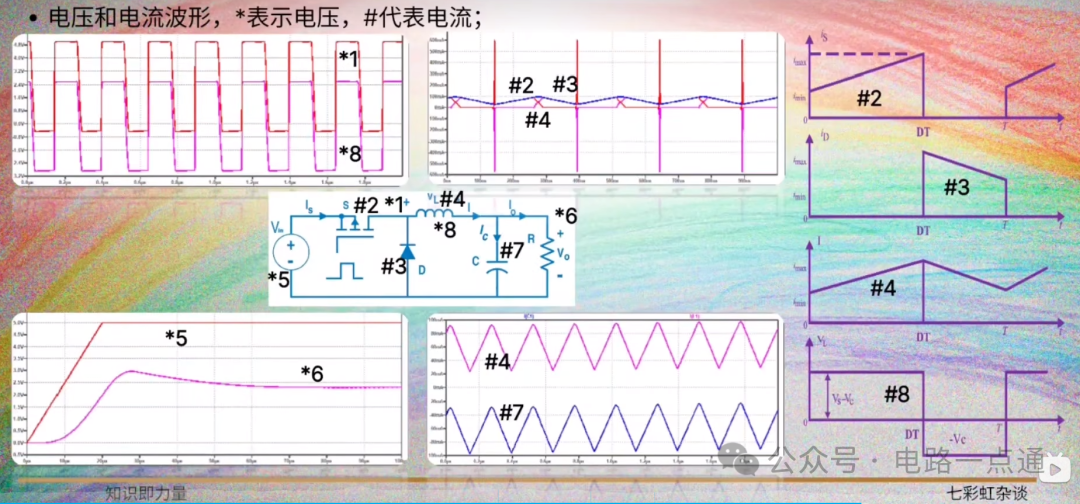

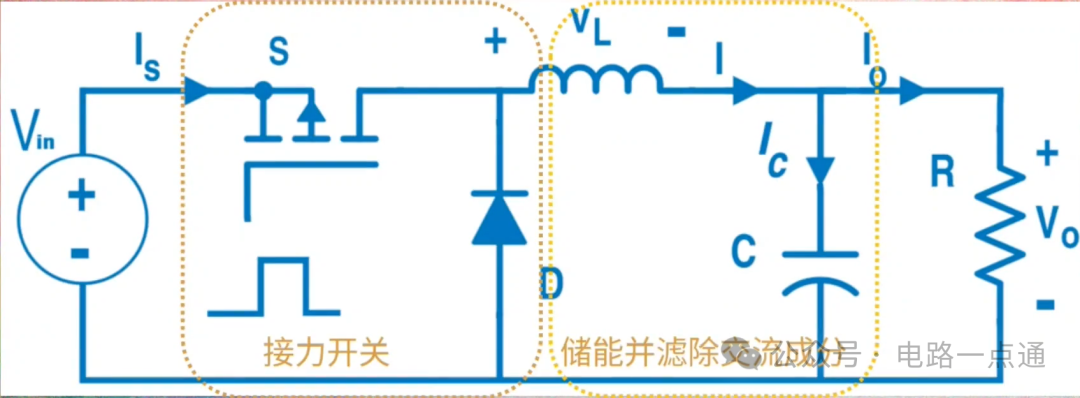

最简单的DC/DC架构——buck电路


各元器件分析

如果考虑各元器件本身的寄生参数或寄生效应,整个分析过程会变得非常复杂,所以在在对buck电路进行计算前,需要做如下等效:

电感、电容为理想器件;二极管反向不导电,正向压降为0;MOS开通时相当于导线,断开时等效于开路;Vin为固定电压;负载为纯电阻,且阻值不变。

计算过程

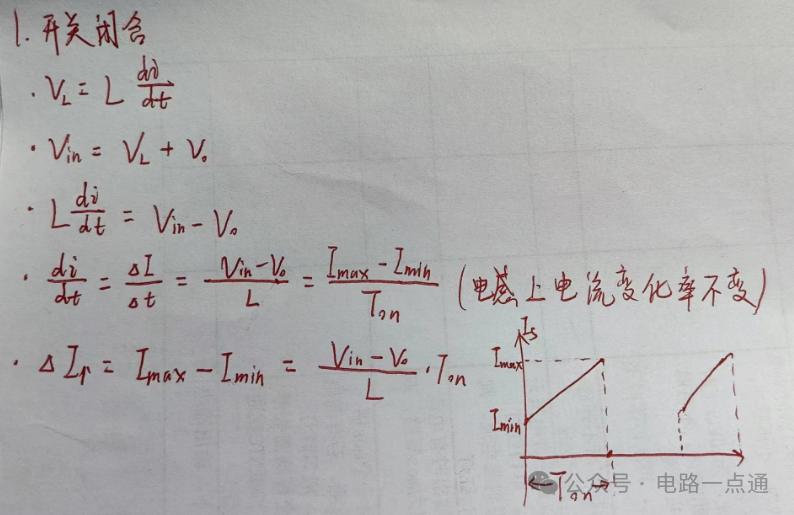

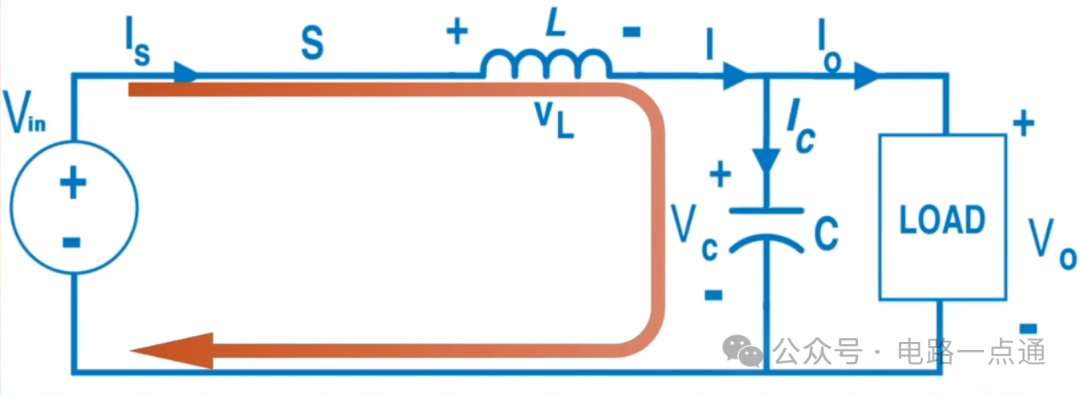

状态1:开关闭合

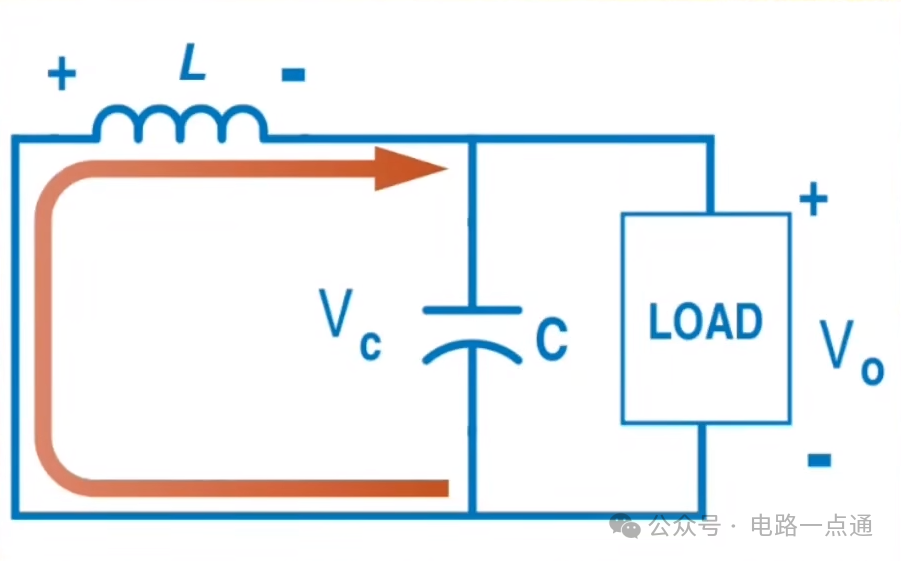

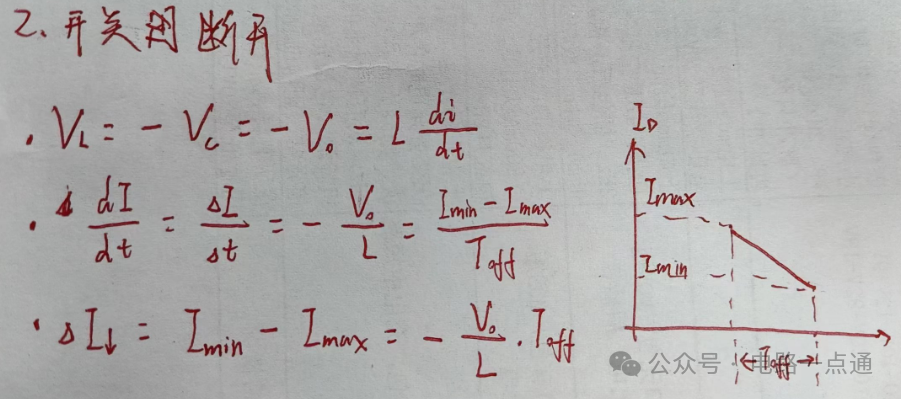

状态2:开关断开

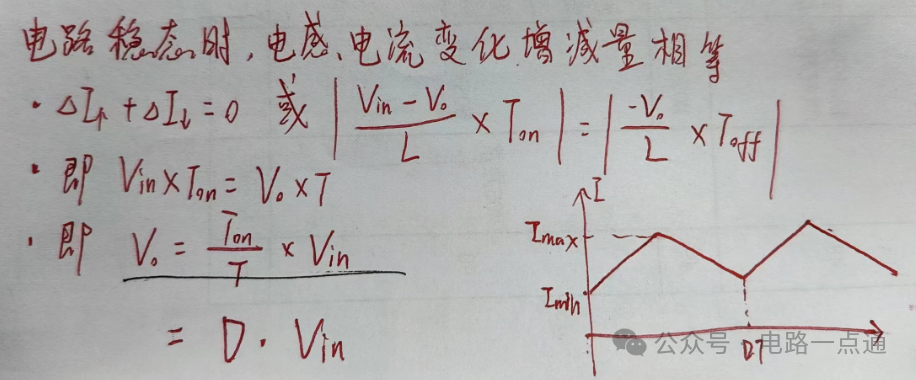

电路稳态时

电感电流与电容电流的关系

电感的纹波电流往输出方向流动时遇到了电容,电容把这一部分的交流成分给滤除吸收掉,最后给负载一个稳定的直流输出,所以流经电感的电流和流经电容的电流,他们之间相差了一个直流成分,也就是Iout

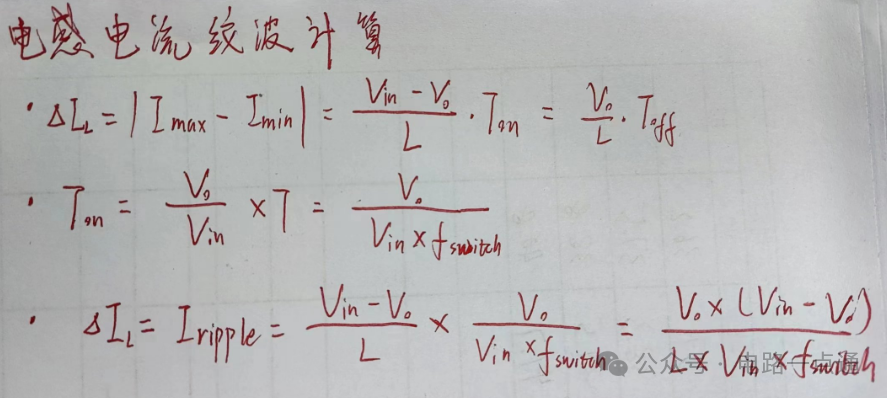

电感电流纹波的计算

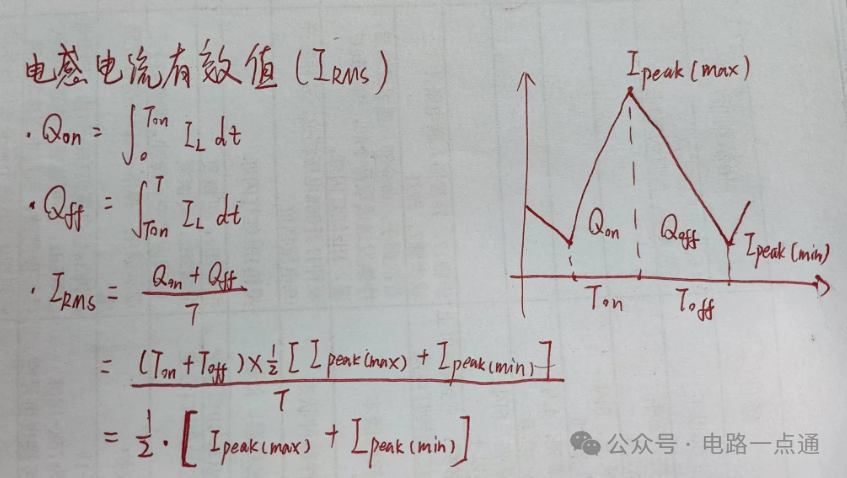

电感电流有效值

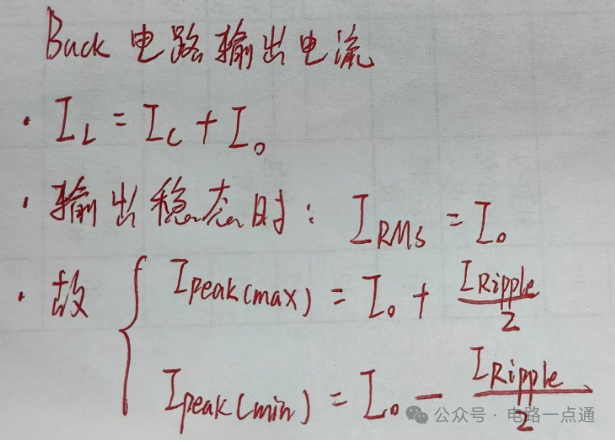

BUCK电路输出电流

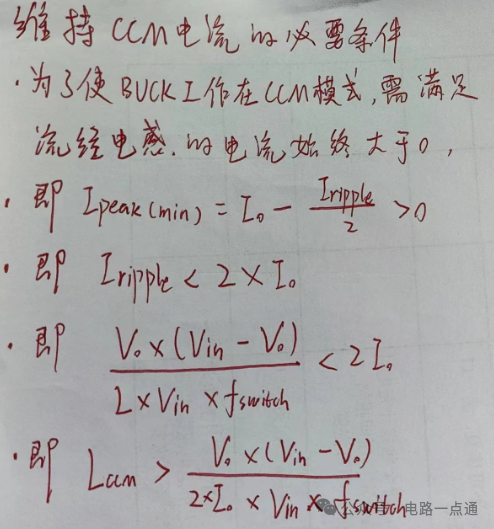

维持CCM电流的必要条件

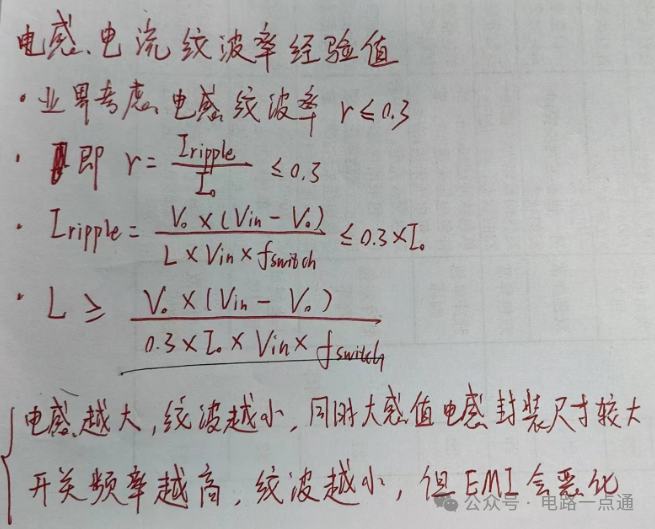

电感电流纹波率经验值
