触摸计数器电路原理图
0 2023-12-01

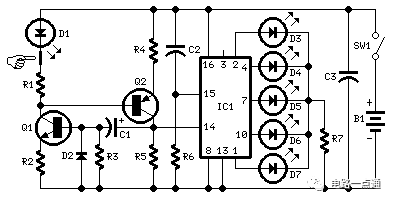

电路原理图:

部分:

R1_______________1K 1/2W 电阻
R2,R4____________1K8 1/4W 电阻
R3______________68K 1/4W 电阻
R5_______________4K7 1/4W 电阻
R6______________10K 1/4W 电阻
R7_____________680R 1/4W 电阻  C1______________47μF 25V 电解电容
C2,C3__________100nF 63V 聚酯电容器  D1__________红色 LED 2mm。优选轴向 SMD 类型
D2___________1N4148 75V 150mA 二极管
D3 至 D7________LED   Q1____________BC550C 45V 100mA 低噪声高增益 NPN 晶体管
Q2____________BC560C 45V 100mA 低噪声高增益 PNP 晶体管  IC1____________4017 具有 10 个解码输出的十进制计数器 IC  SW1____________SPST 拨动或滑动开关  B1_______________9V PP3电池  PP3电池夹

电路操作:

Q1和Q2形成互补单稳态,具有约2秒的延时。其灵敏度非常高,只需用手指触摸LED D1的阴极线即可触发。Q2 集电极上的单稳态输出为十进制计数器 IC1 提供时钟,而十进制计数器 IC1 依次驱动 LED D3 至 D7。 电路图中显示了 5 个 LED,但由于 IC 有 10 个输出,因此可以使用最多 9 个的任意数量的 LED。0 输出(IC1 的引脚 #3)不应连接 LED,以表示未发生计数。 计数器通过 C2 和 R6 在引脚 #15 处复位。每次通过 SW1 重新启动电路时都会发生这种情况。

笔记:

    D1 应安装在靠近电路其余部分的位置,以避免误拾取触发信号。

    该电路的待机电流消耗可以忽略不计。

    评论:

    该项目可用于广泛的应用,仅受家庭建造者的想象力的限制。
    公众号@电路一点通 实际上,该电路由安装在某个可触及位置的小 LED 组成,其阴极端子的一部分暴露在外(见右图),因此用一根手指敲击小 LED,就会接触到阴极端子:此操作将打开 LED。
    LED 将保持亮起约两秒钟,然后关闭。同时,IC 计数器将前进一位,并且每次用手指触摸 LED1 时都会重复这一过程。
