DIY圣诞LED灯电路:简单实用的设计指南
0 2023-12-06

圣诞节被称为灯光狂欢节,每个人都会用我们通常从集市上购买的五彩灯光装饰自己的房子。你有没有想过建造自己的圣诞灯,用来装饰自己的房子或自己的房子圣地。这个非常简单的电路将帮助您开发自己的装饰灯。

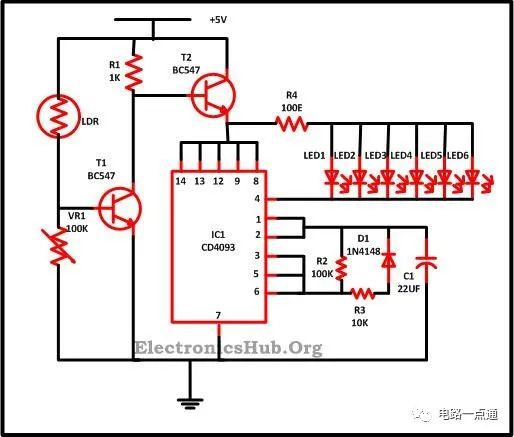

这些电路的优点是,您不需要对灯的开启和关闭施加压力。在晚上,灯会自动打开,而在早上,它会关闭。所以当你离开家时,它会节省你的电费。使用LED的圣诞灯电路图:圣诞灯电路图本电路中使用的部件:集成电路

CD4093–1

电阻器

R1(1K)–1

R2(10公里)–1

R3(100K)–1

R4(100E)–1

VR1(100K)–1

C1(22uf)–1

T1(BC547)–1

LDR–1

D1(1N4148)–1

LED–6

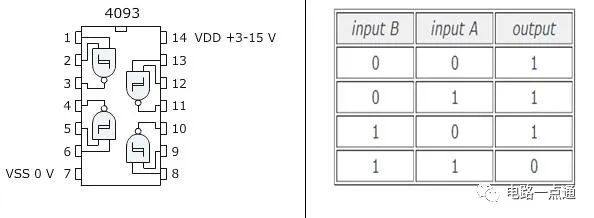

组件说明:LDR–LDR的灵敏度,基于其上下降的光强度。随着光强度下降的增加,LDR电阻降低,反之亦然。LED–它由半导体材料组成,并产生不同颜色的光作为输出。IC CD4093-它由四个施密特触发电路组成。每个电路都作为两个输入的与非门工作,在两个输入上都有施密特触发器动作。对于正向和负向信号,栅极在不同点切换。LED圣诞灯电路说明:该电路主要由CD4093集成电路组成。它实际上是一个具有两个输入端的施密特触发器四与非门。所有LED都与传感器以及晶体管、二极管和电阻器等其他部件一起用于该电路。IC CD4093是具有14个引脚的双线路封装。引脚1可以识别IC一面上的一个非常小的缺口。它由特定芯片上的4个自足NAND门组成。每个门都有自己的2个输入端和一个输出端。5V至15V是这些IC的电压工作范围。它采用14针双列直插式封装(DIP)。它将在12V的电压下平均承载10MA的电流,但它可以通过降低电源电压来进行微调。14针封装中的14针和7针用于连接电池或电源。引脚7与负极端子相连,而引脚14与电源相连。正如我们已经熟悉的那样,它由四个门组成,我们将它们命名为NI1、NI2、NI3和NI4。在第一个门中,即NI1引脚1和2用于输入,引脚3用于输出。您可以在下面的电路图中找到。当所有输入端都处于高状态时,输出移向低状态,否则我们将获得高输出。这可以用在下面绘制的真值表中。4093 IC引脚图和真值表–ElectronicsHub.Org整个电路分为两部分,第一部分用于传感器部分,第二部分用于LED肉身部分。电路的光感测部分使用LDR以及两个晶体管(即T1和T2)构成。白天,LDR的光阻低,这反过来使晶体管T1进入传输状态,因为T2晶体管电压变为低状态,并保持在截止状态。这就是为什么在白天,连接在输出点的LED不会发光的原因。而在夜间无光时,LDR达到高电阻,结果T1停止导通,T2开始导通。由于其LED连接在输出端开始发光。此时,LED闪烁电路围绕在振荡器模式下工作的CD4093 IC构建。在电阻器R2和电容器C1的帮助下,产生振荡部分。二极管D1与电阻器R3一起产生了丰满效应,因为它导致电容器C1快速变化。因此,当电容器C1的充电达到电源的一半时,引脚3 IC1的输出降低,电容器C1放电。从所示的电路图中,您可以发现引脚3与引脚5以及引脚6相连,因此电容器C1再次充电。因此,上述循环持续进行,直到电路供电。通过改变电阻器R2和电容器C1的值,可以增大或减小LED闪烁的速率。假设你想放大闪光灯,那么只需降低C2电容器的值,而为了降低速率,只需降低电容器的数值。为了保持电路中LDR的灵敏度,您需要使用可变电阻器。
