1、什么是电容？
电容（C）：存放电荷（电能）的元器件，当在电容器的两个平行极板上加上电压，电容器就会存储电荷，当断开带电源，则会放电。

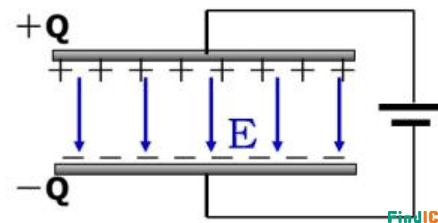

电容器基本结构示意图
2、公式
平板电容器的电容量公式：
（C：电容量；Q：一个电极板上存储的电荷；U：两个极板的电位差）
单位：
(一般电容上标的是pF单位)
定义式：
（工程一般不常用）
存储能量公式：

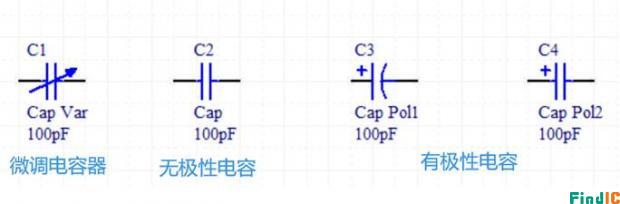

3、图形符号：

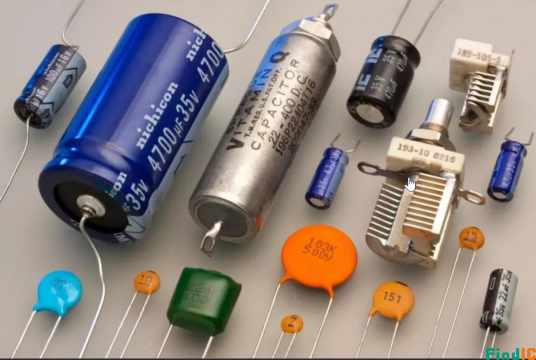

实物图形：
4、电容器主要参数
①标称容量：生产出来的电容器一般不可能达到标称容量，会存在一定的允许误差。
②额定工作电压（耐电压）：在一定温度范围内，使电容器持续稳定工作的电压，如果电容器两端的电压大于额定值，电容器会被损坏。
③绝缘（漏电）电阻和漏电流
因为电容器两极之间的介质不是绝对的绝缘体，存在电阻，电容两极之间的这个电阻叫做绝缘电阻，也做漏电电阻，用来表明电容器漏电电流的大小。
漏电流：当电容加上直流电压时，电容器就会有漏电流产生。
若漏电流太大，电容器就会发热损坏。
除电解电容外，其他电容器的漏电流是极小的。
一般小容量的电容器，绝缘电阻很小；而电解电容的容量一般较大，因而电解电容的绝缘电阻很小，也就说明通过的漏电流会很大。
④温度系数
电容器的容值会受到温度的影响，温度系数就是在一定温度范围内，温度每变化1℃时，电容的变化数值与该温度下的标称电容的比值。
公式：
⑤频率特性
电容器的电容量会随频率的变化而变化，电容器在高频下工作，随着频率的升高，由于电介质电系数减小，电容量会减小，而损耗也会增加，逐渐呈现感性。

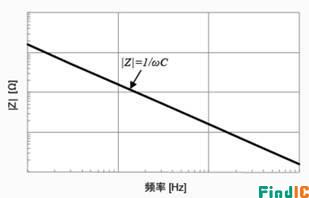

理想电容器频率特性
这里解释下什么是电介质电系数？
电介质电系数又称电容率或者相对电容率，反映的是电介质在电场中储存静电能的相对能力，常用ε表示，对于介电材料来说，相对介电常数越小绝缘性越好。
※为了保证电容器的稳定性，一般将电容器的极限工作频率选择在电容器固有谐振频率的1/3~1/2。
电容器的阻抗原则上呈上图所示的V字型频率特性。
但实际电容器中除了电容量成分Ｃ外，还有因电介质或电极损耗产生的电阻（ESR）及电极或导线产生的寄生电感(ESL)。因此，电容器的阻抗|Z|的频率特性呈V字型（部分电容器可能会变为U字型）曲线。

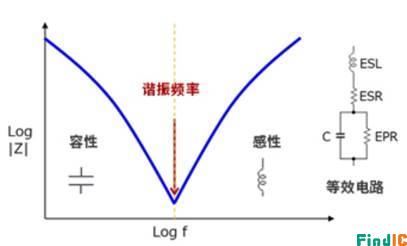

实际电容频率特性
5、电容器参数标注
电容不像电阻那样用色环标记容量，而是采取更为直观的数字标记法。 绝大多数电容在其表面上都印有代表容量的数字标记，下面是3种标记电容容量的方法：
1．直标法：直接标出电容的容量、允许误差、耐压值等参数
2．3位数字表示法：最后一位表示10的n次方，前面的数字是有效数字，此时电容的容量单位是pF，比如104=10x104pF=0.1uF
3．4位数字表示法
这里分两种情况：
① 直接用4位整数表示电容量，单位是pF；
② 带有小数表示电容量，单位是uF。

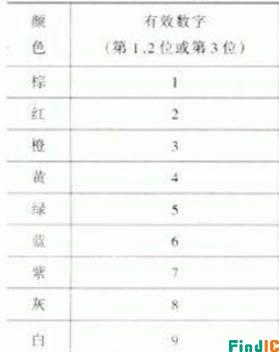

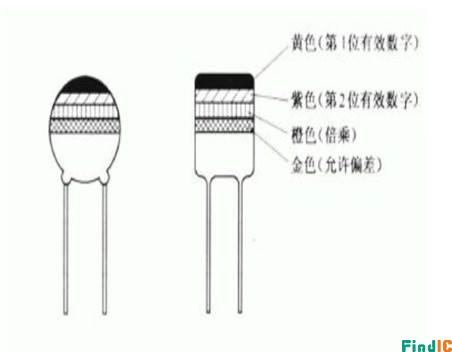

4．色标法（色码电容）：用颜色代表数字，单位是pF。
6、电路图

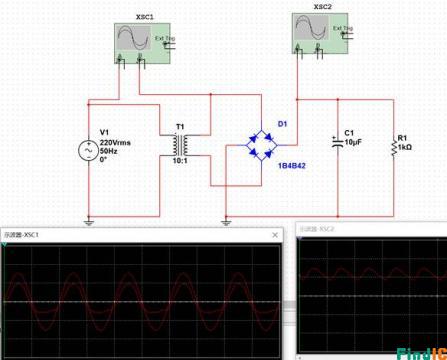

①电容器的滤波电路
根据电容器“通交流、隔直流”的特点，可以滤除交流成分；
同时利用电容器的容抗特性，串联在电路，可以通过高频信号，阻碍低频信号，如果并联在电路，通过低频信号，阻碍高频信号。
因为单纯的电容滤波效果不明显，所以要和电阻等元件配合使用。

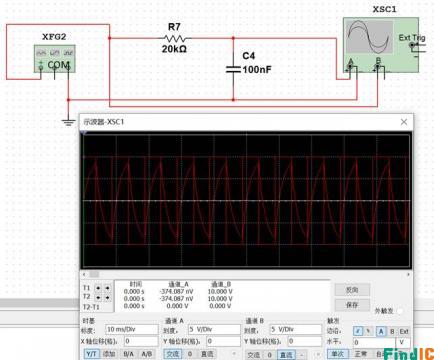

②积分电路
电容两端的电压Uc与流过电容的电流Ic之间存在着积分关系，即
构成积分电路的条件：① 时间常数ι=RC>>10t(10倍输入脉冲宽度); ②从电容两端输出。
通过积分运算可以将波形改成锯齿波

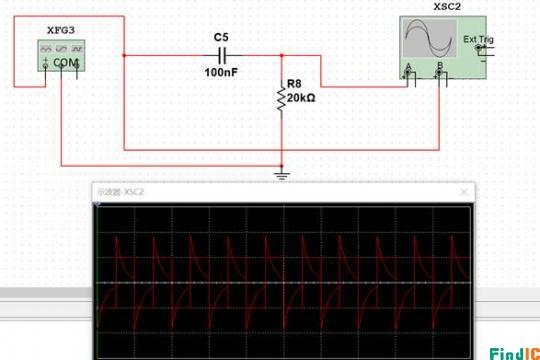

③ 微分电路
积分的反运算
构成积分电路的条件：a、时间常数ι=RC<<10t(10倍输入脉冲宽度); b、从电阻两端输出。
微分电路把矩形脉冲变成尖脉冲，作为触发信号。
④旁路电容电路
旁路电容滤掉杂波中的高频成分，一般放在输入信号端。

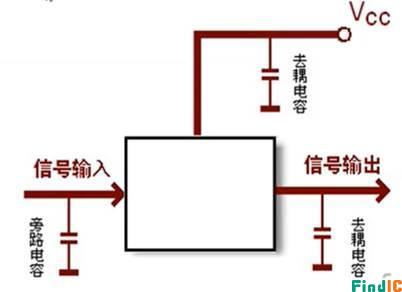

⑤退耦电容电路
高频旁路电容一般比较小，根据谐振频率一般是0.1uF、0.01uF等，而去耦合电容一般比较大，是10u或者更大
旁路电容和耦合电容的区别：

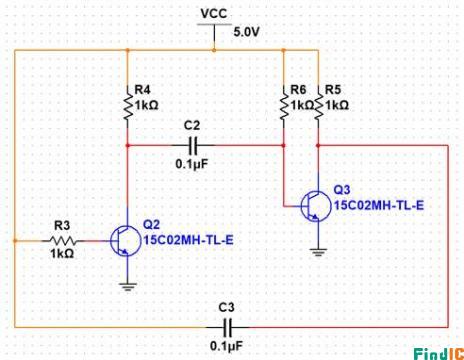

⑥耦合电路
耦合可以简单理解为连接，通过电容连接（耦合）两个电路，传递信号
电路分析：电容C2、C3都是耦合电容，连接两个电路，一般放大器的基极为输入端、集电极为输出端，而那些电阻是为了保持静态工作点必须要有的，后面介绍到放大器会详细叙述这些电阻的功能。

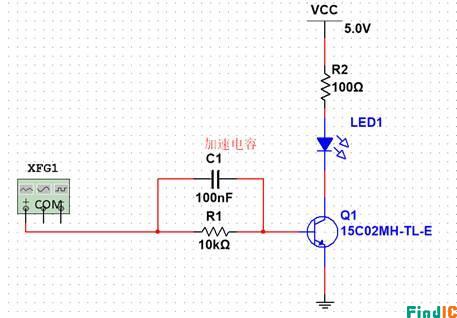

⑦加速电容电路
加速电容：可以加速脉冲信号的传递，在电阻两端并联一个电容就可以构成加速电容电路
关于电容的知识还有很多，比如超级电容，被认为可以代替可充电电池，应用到电动汽车等领域。
