TIP122，主要是围绕以下几个方面：
-
1、TIP122 是什么管？
-
2、TIP122 三极管引脚图
-
3、TIP122 CAD模型
-
4、TIP122 参数
-
5、TIP122工作原理
-
6、TIP122 选型替换
-
7、TIP122 如何使用
-
8、TIP122 的优缺点
一、TIP122 是什么管？
TIP122 是一个达林顿对 NPN 晶体管，由一对达林顿晶体管组成，它的工作原理类似于普通的 NPN 晶体管。
TIP122 以1000 的高电流增益而闻名，它在集电极使用非常高的电流，即 5 A。
由于 TIP122 具有较高的电流增益和大的集电极电流（IC），经常用于使用高电流的负载以及需要高放大率的此类电路。
TIP122 在基极和发射极之间仅消耗 5 V 的电压。
TIP122晶体管实物图
二、TIP122 三极管引脚图

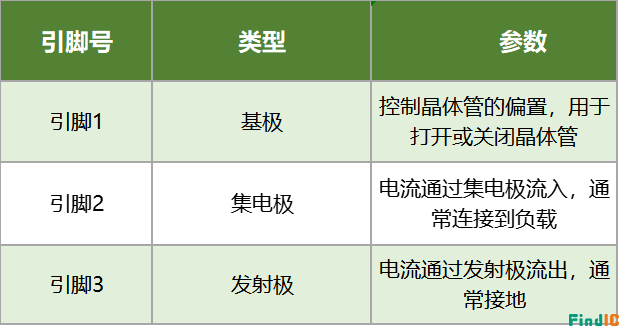

TIP122 三极管（晶体管）引脚图包括三个引脚，下面将介绍每个引脚及功能。

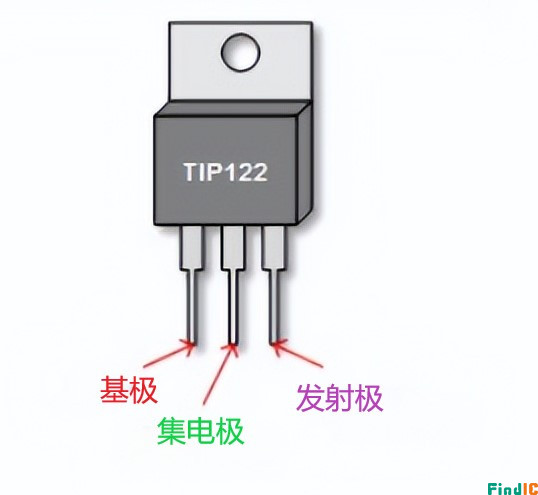

TIP122 三极管引脚图

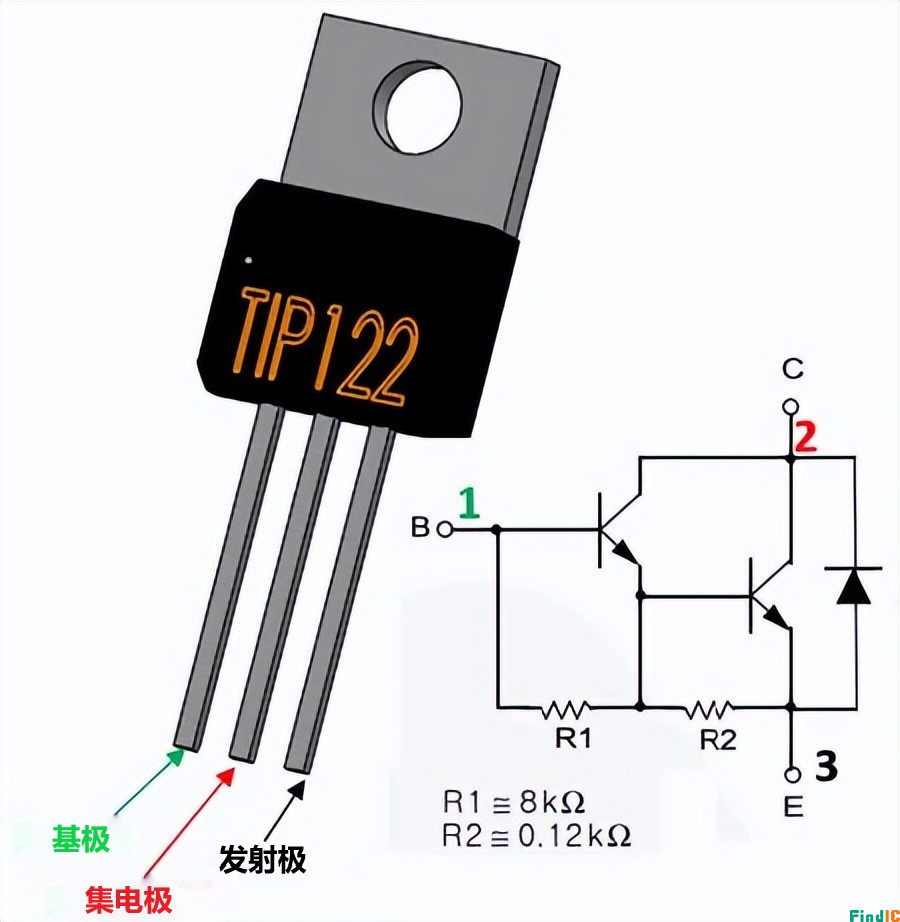

TIP122 引脚图
三、TIP122 CAD模型
1、TIP122 电路符号图
TIP122 电路符号图
2、TIP122 尺寸图

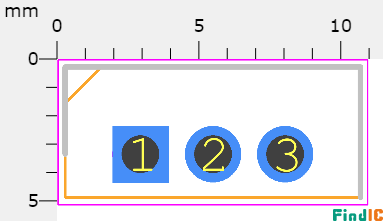

TIP122 尺寸图
3、TIP122 3D 模型图

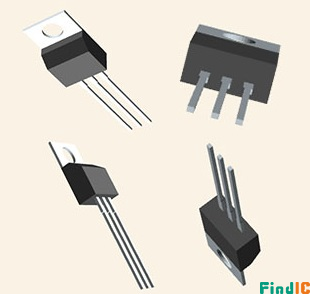

TIP122 3D 模型图
四、TIP122 参数
-
封装：TO-220
-
晶体管类型：NPN 中功率达林顿晶体管
-
高直流电流增益 ( hFE)：1000
-
连续集电极电流 (IC) ：5A
-
集电极-发射极电压 (VCE) ： 60V
-
集电极-基极电压 (VCB) ： 60V
-
发射极基极电压 (VBE)： 5V
-
基极电流（IB）： 120mA
-
集电极耗散 (Pc)：65 W
-
峰值负载电流： 8A
-
持续负载电流 ：5A
-
存储和工作温度：-65 至 +150 ℃

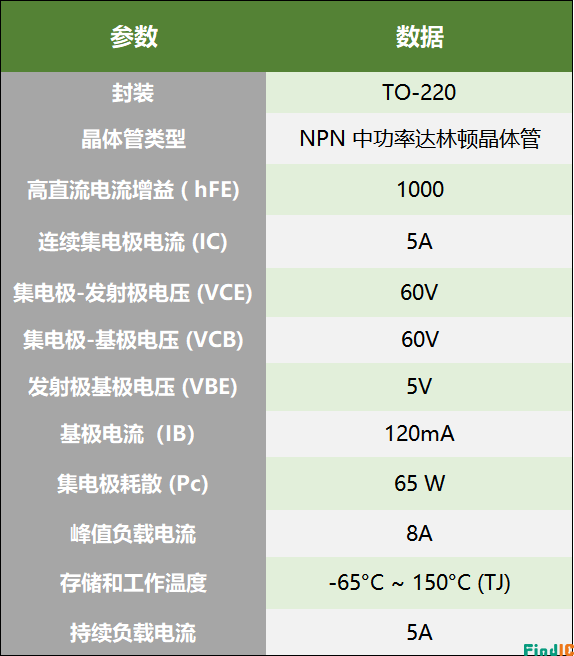

TIP122 参数
五、TIP122 工作原理 （内部原理图）
TIP122 晶体管的内部电路图清楚地显示了内部的达林顿对。

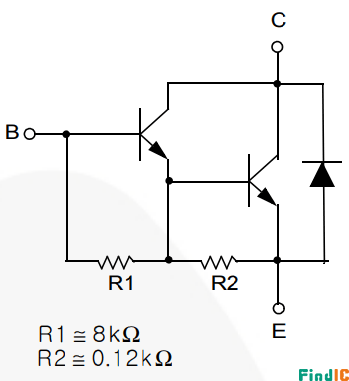

如下图所示，TIP122 TO-220 封装有两个晶体管，第一个晶体管的发射极连接到第二个晶体管的基极，两个晶体管的集电极耦合形成达林顿对，这提高了晶体管的电流增益和电流额定值。
TIP122 工作原理图
六、TIP122 选型替换
1、TIP122 等效型号
TIP132、TIP102、NTE261、NTE263、2N6045、2N6045G、2SD2495、BDT65B、2N6532、BDT63B、BDW43、TIP142T
部分晶体管的管脚配置可能与 TIP122 不同，更换电路前请检查管脚配置。
2、TIP122 互补型号
TIP127
3、TIP122 同类型
NPN：TIP120、TIP121、TIP122
PNP：TIP125、TIP126、TIP127
4、TIP122替代 NPN 晶体管
BC547、BC548、BC549、BC636、BC639、2N2369、2N3055、2N3904、2N3906、2SC5200
七、TIP122 如何使用
1、TIP122 工作原理模拟电路图

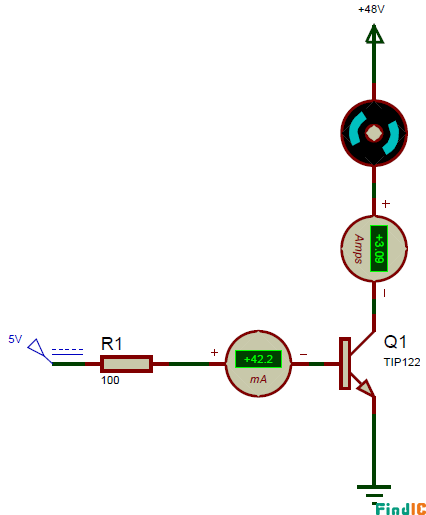

虽然 TIP122 具有高集电极电流和电流增益，但它的控制相当简单，因为它的发射极-基极电压 (VBE) 仅为 5V，基极电流仅为 120mA。在下面的电路中，TIP122 用于控制 48V 电机，其连续电流约为 3A。
TIP122 晶体管的持续集电极电流为 5A，负载仅消耗 3A，最大基极电流约为 120mA，但我使用了 100ohm 的高电阻值将其限制为 42mA。如果你的集电极电流要求较低，你甚至可以使用 1K 电阻。
TIP122 晶体管的峰值（脉冲）电流为 8A，因此请确保你的电机消耗的电流不超过此值。
这只是一个模型电路图，显示了这个晶体管的工作原理，但不能被用作这样的晶体管。因此，类似地，你可以以相同的方式控制负载。
TIP122 工作原理图
2、TIP122 功放电路图讲解

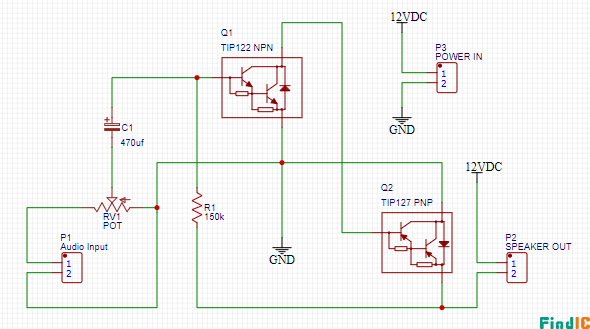

下图为使用 TIP122 达林顿晶体管来构建音频放大器电路。
TIP122 功放电路图
音频输入取自通用音频转换器，例如麦克风。该输入用作晶体管 Q1 的直流控制信号。
在这里，一个电容（470uF）充当耦合电容，阻挡信号的直流分量，只允许信号的交流分量通过。
晶体管 Q1 放大信号并将其发送到晶体管 Q2 的基极，TIP122 进一步放大输入信号并将其引导至音频输出设备，例如扬声器。
你可以通过简单地调整 10K 预设电位器来调整输出音频信号的强度。

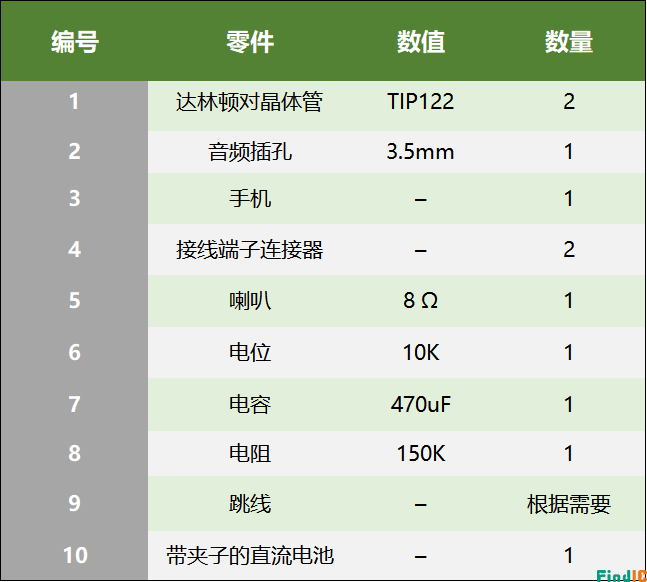

下图为 TIP122 达林顿晶体管构建音频放大器电路的元器件清单。
元器件清单图
3、其他应用
-
可用于切换大电流（高达 5A）负载
-
可用作中等功率开关
-
用于需要高放大率的地方
-
电机速度控制
-
逆变器和其他整流电路
-
电源开关
-
用于智能手机、MP3 播放器
-
用于现场音乐会、制作和录音
八、TIP122 的优缺点
1、TIP122 达林顿对晶体管的优点
-
与单个晶体管相比，提供了极高的电流增益。
-
与包含外部放大器的光电晶体管相比，提供的噪声更低。
-
提供的输入阻抗非常高。
-
通过使用几毫安的电流源，设计人员可以驱动更多基于功率的应用。
-
使用更少的组件来制作电路。
-
对电流非常敏感。
-
可以长时间做信号放大。
2、TIP122 达林顿对晶体管的缺点
-
一旦该晶体管处于饱和区域内，BE 端子之外就会出现电压降。
-
第一晶体管的漏电流可以通过第二晶体管放大。
-
达林顿晶体管的整体流出电流更高。
-
切换速度慢。
-
由于高饱和电压，它提供了最大的功耗。
-
有限带宽。
-
在某些频率下，这种设计可以在负反馈电路中引入相移。
