寄生电感和寄生电容会影响MOS管的性能和工作特性
0 2024-02-20

寄生电容和寄生电感是指在电路中存在的非意图的电容和电感元件。它们通常是由于电路布局、线路长度、器件之间的物理距离等因素引起的。

寄生电容是指在电路中存在的非意图的电容元件,它可以导致信号的串扰、滤波效果不理想等问题。

寄生电感则是指非意图的电感元件,它可以导致信号的衰减、频率响应失真等问题。在电路设计过程中,需要考虑这些寄生元件对电路性能的影响,并采取相应的措施进行补偿或抑制。

寄生电感和寄生电容会影响MOS管的性能和工作特性

寄生电感主要由金属导线和传输线的封装引起,它会导致信号的延迟和损耗。当信号通过MOS管时,寄生电感会引起信号的延迟,降低开关速度,并且可能导致信号波形畸变。此外,寄生电感还会导致信号的能量耗散,因此在设计中需要考虑适当的补偿方法来减少其影响。

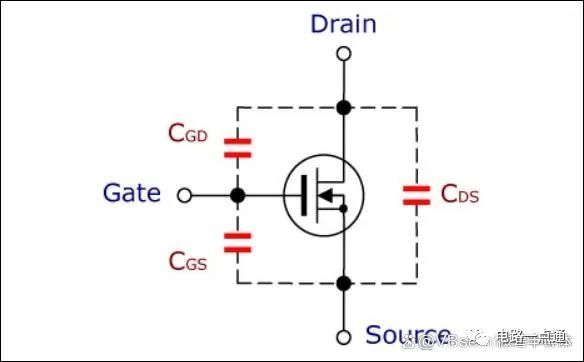

寄生电容主要由MOS结构的特性引起,包括栅极-漏极电容、栅极-源极电容和漏极-源极电容。这些寄生电容会导致电荷积累和存储,从而影响MOS管的开关速度和频率响应。特别是栅极-漏极电容会导致迟滞效应,即使在控制电压到达阈值之后,MOS管仍然需要一定的时间才能完全打开或关闭。

为了减少寄生电感和寄生电容对MOS管的影响,可以采取以下措施:

1. 优化布局和布线,减少导线长度和面积,以减小寄生电感。

2. 使用合适的封装和地线设计,以降低寄生电感。

3. 使用低介电常数的绝缘材料来减少栅极-漏极电容。

4. 优化MOS结构设计,减小栅极-源极和漏极-源极电容。

综上所述,寄生电感和寄生电容对MOS管的影响是需要考虑和处理的重要因素,合理的设计和优化可以减少其负面影响,提高MOS管的性能。
