一个采用N沟JFET与一只PNP型三极管组合而成的一个放大电路
0 2024-02-23

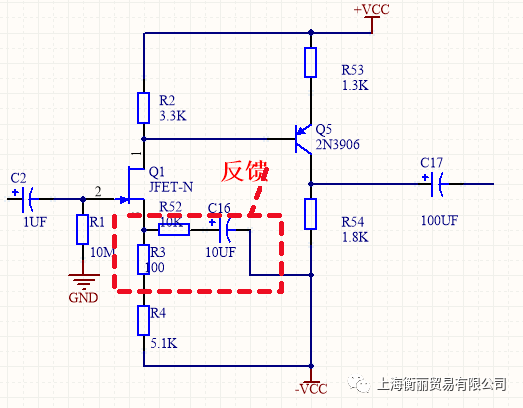

下图是一个采用N沟JFET与一只PNP型三极管组合而成的一个放大电路,原理上采用输入阻抗高的FET作为源极接地的放大电路,第二级采用提高放大倍数的三极管共发射极电路。电路的总增益通过输出向初级源极施加的反馈来决定。

高增益高输入阻抗的放大电路

由于电路采用双电源供电,所以构成了用一个电阻偏置为零的简单电路U结构,由于输入端采用FET,栅极间没有电流流过,该电路的输入阻抗特别高达到了10兆欧。当然由于采用双电源供电,输入端不接耦合电容也可以。

高增益,高阻抗的电路

电路的总增益由R52及R3的比值决定,在该电路中总增益=100=4DB。

如希望继续增加增益时除了调节R52及R3的阻值外还可以继续增加一级达灵顿连接,提高整个电路施加负反馈之前的增益。

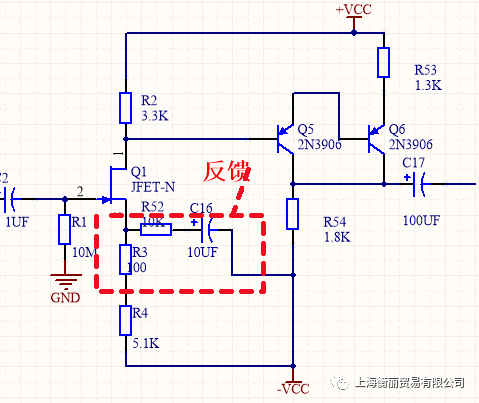

后及增加达林顿连接提高增益
