电子元器件研磨技巧:揭秘24种元器件的内部构造!
电气圈','电气圈 2024-06-06

天天都在用电子元器件,里面长什么样?想看看吗?


今天带大家看看电子元器件不为人熟知的内部结构,以下是这些元器件经过切割研磨后的横截面照片:


表贴电容

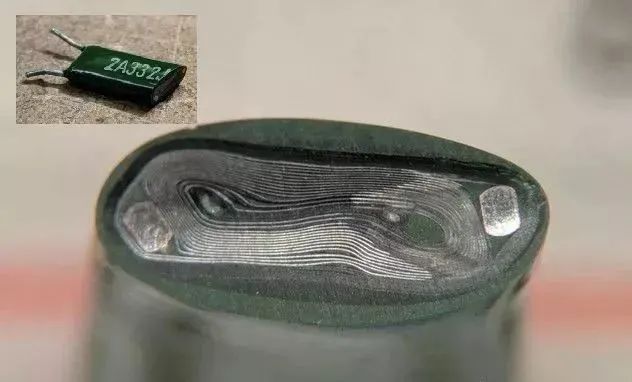

薄膜电容

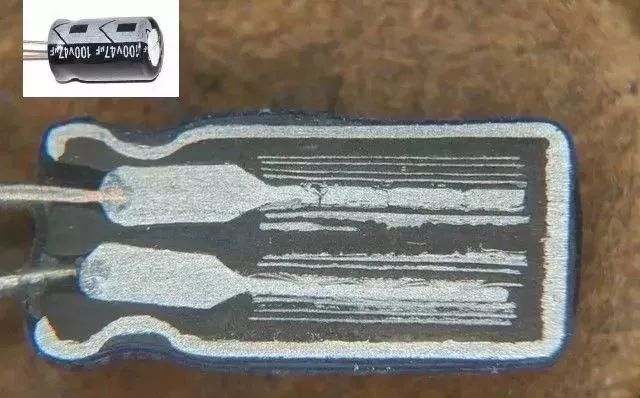

电解电容

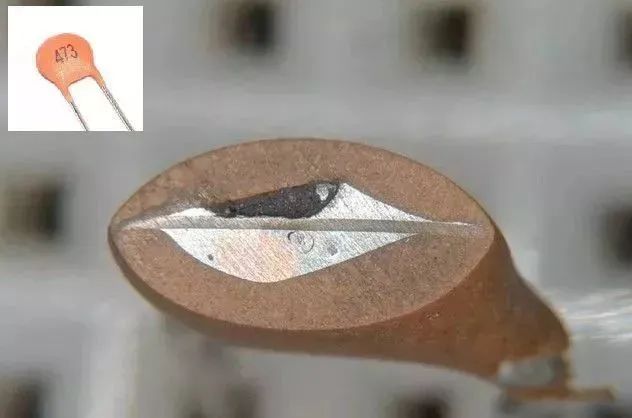

瓷片电容

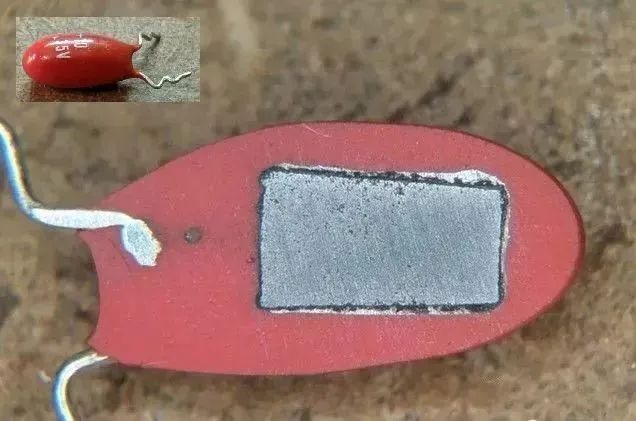

钽电容

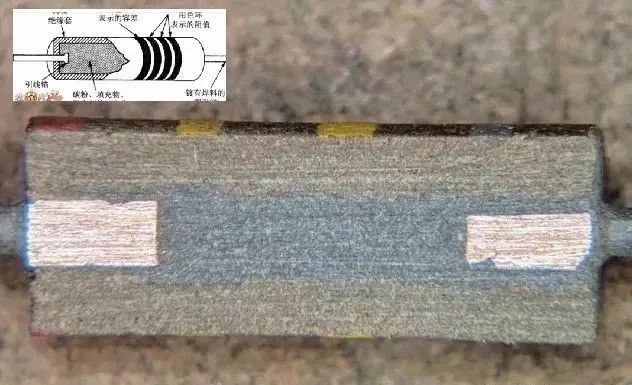

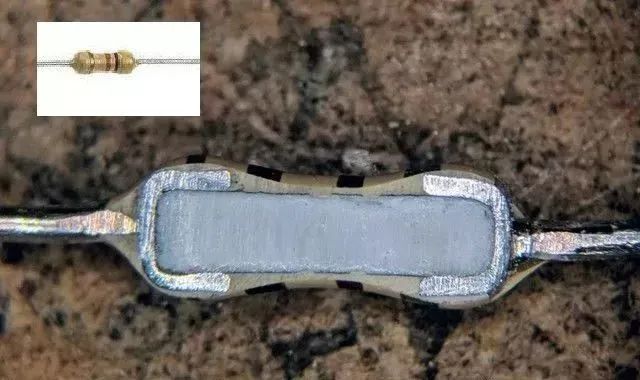

金属膜电阻



淡粉电阻

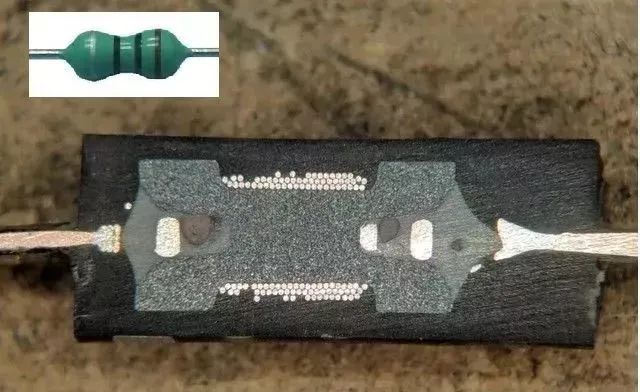

色环电感

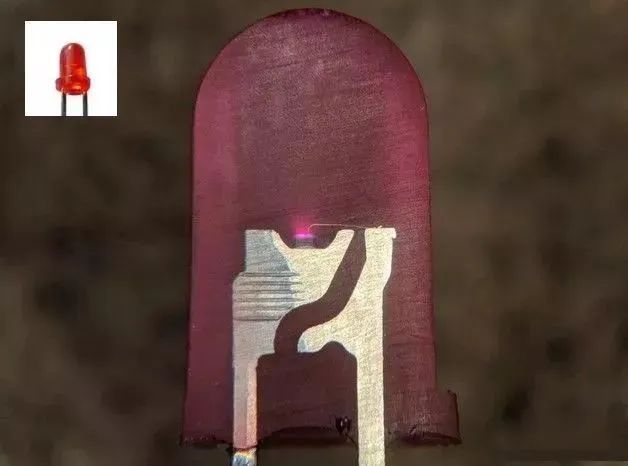

LED

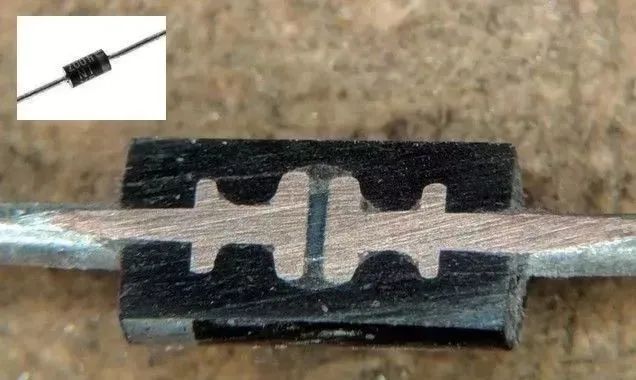

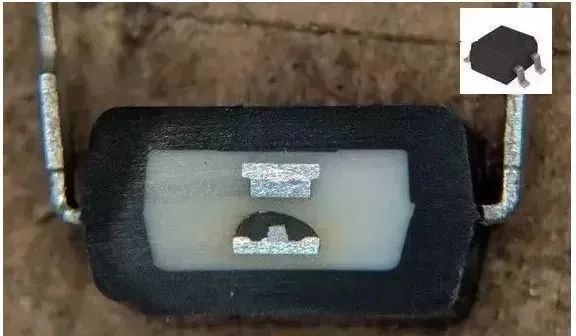

二极管

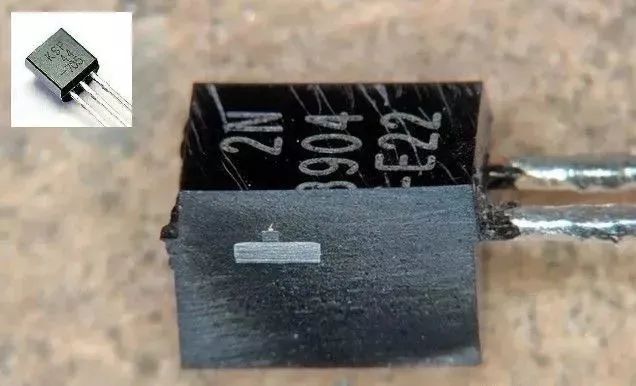

三极管

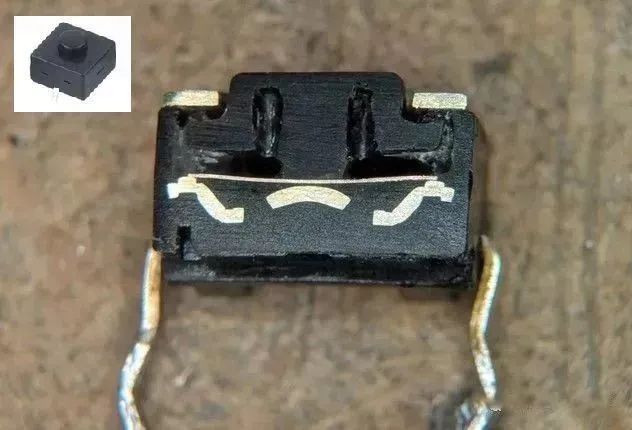

按钮

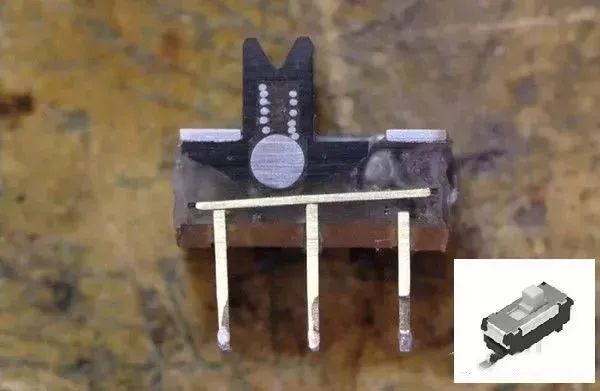

滑动单刀双掷开关

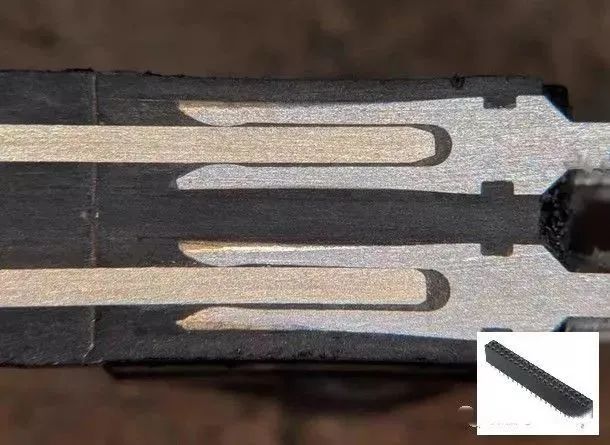

双排插针

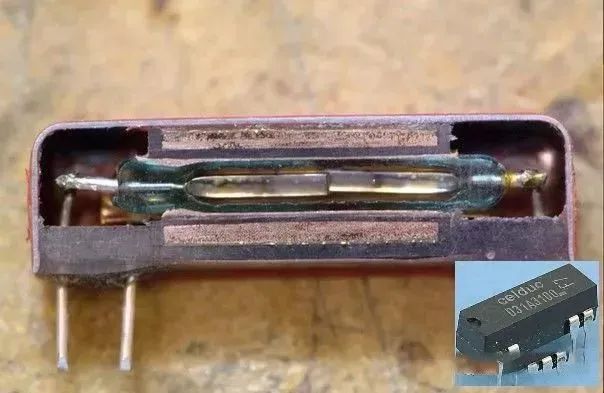

干簧管继电器

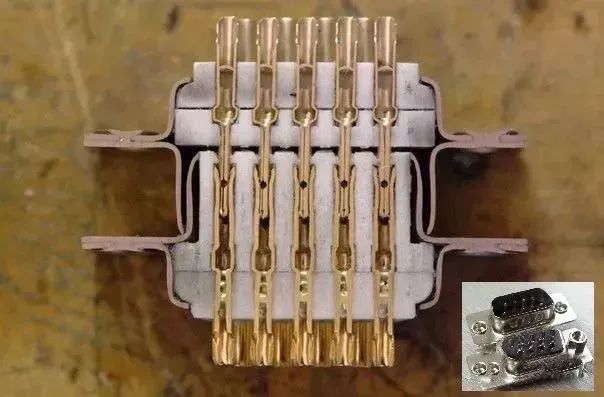

DB9接头

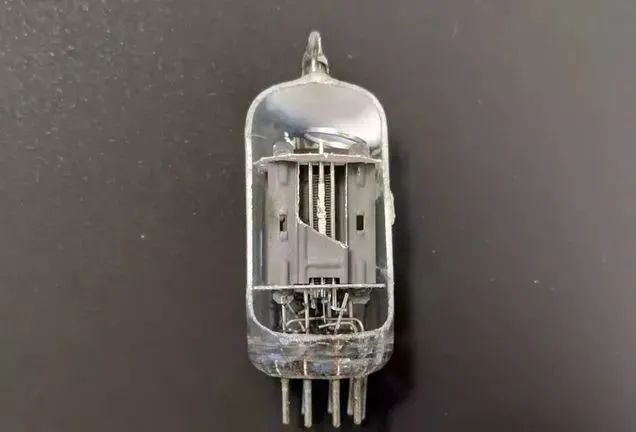

电子管



网络变压器

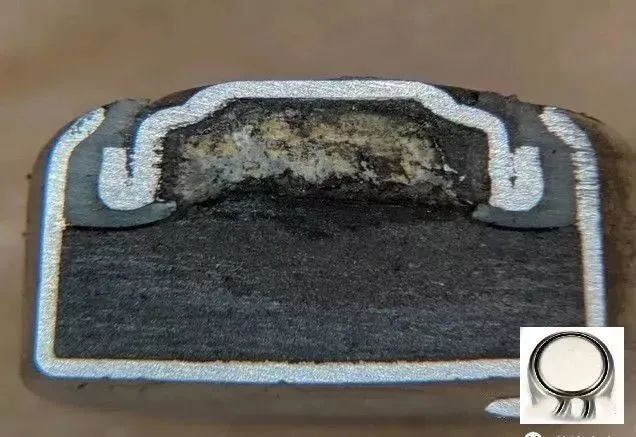

纽扣电池

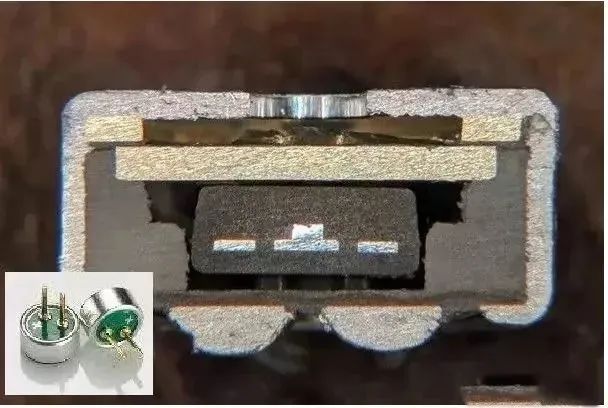

驻极体MIC

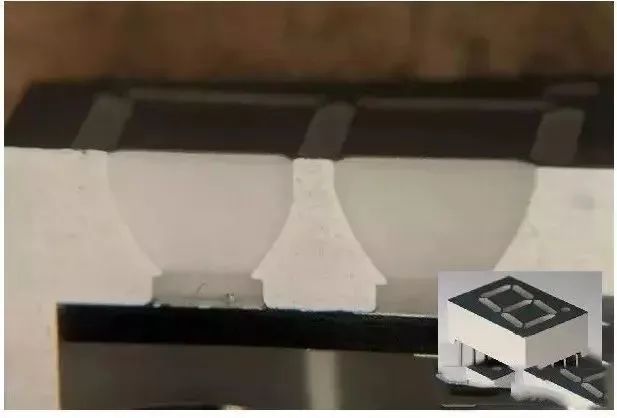

七段数码管



光耦

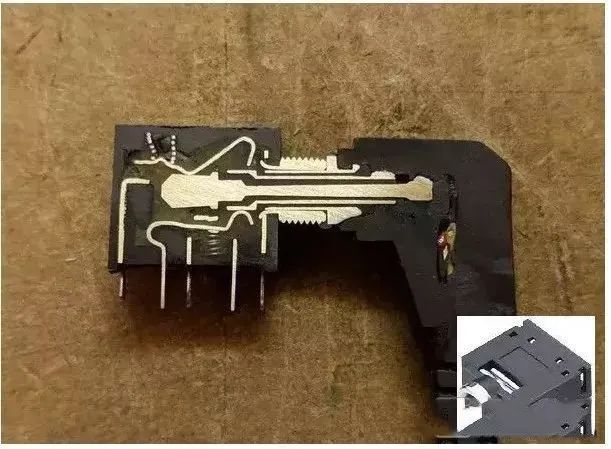

耳机接头

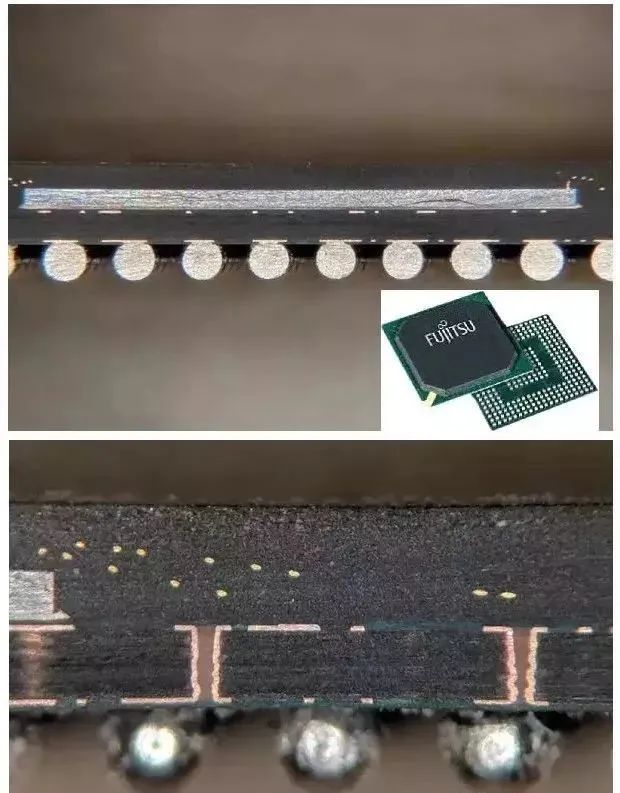

BGA封装


制作上述元器件的横截面,一般需要经过以下步骤:

【1】将元器件使用环氧树脂抽真空浸泡进行固定;

【2】使用研磨或者切割去掉元器件表层部分;

【3】对剩余部分进行抛光,显示清晰的截面图像;

【4】在放大镜或者显微镜下进行拍照观察。
