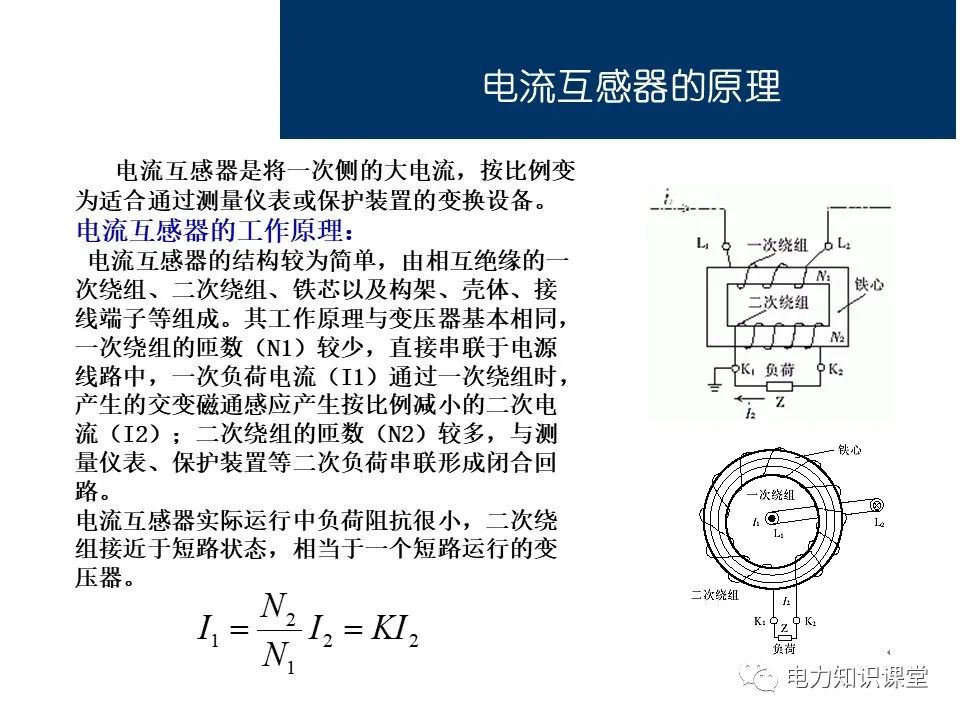

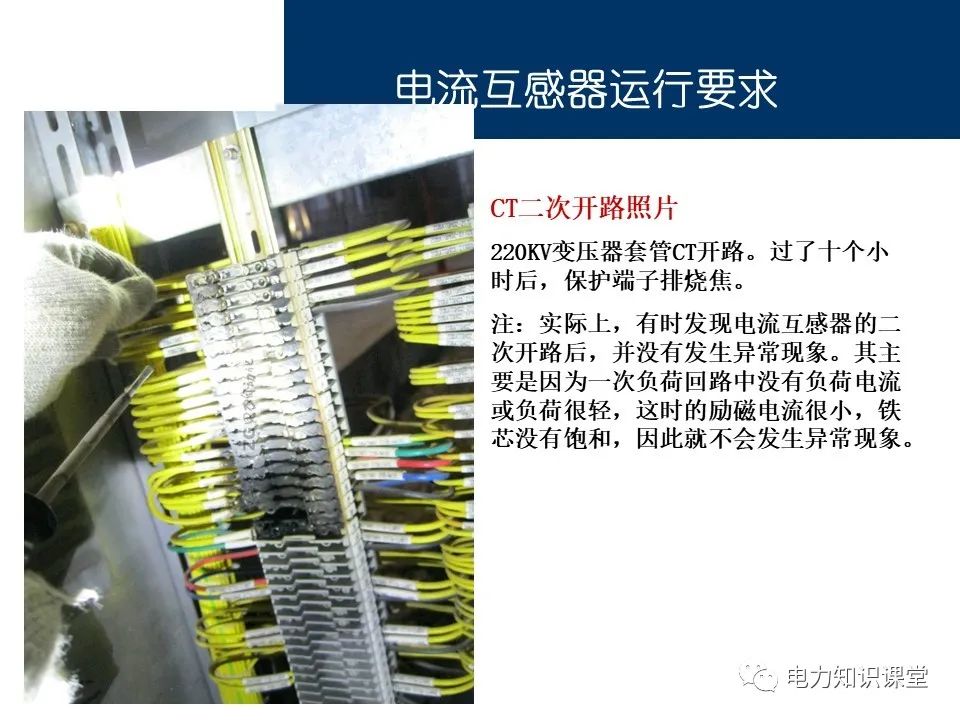

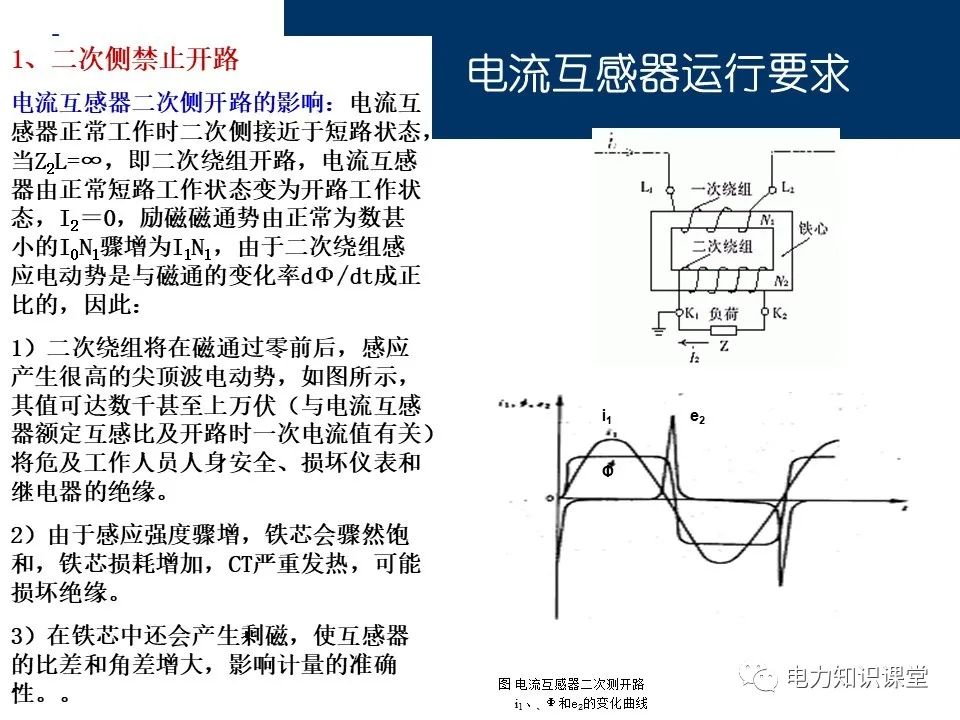

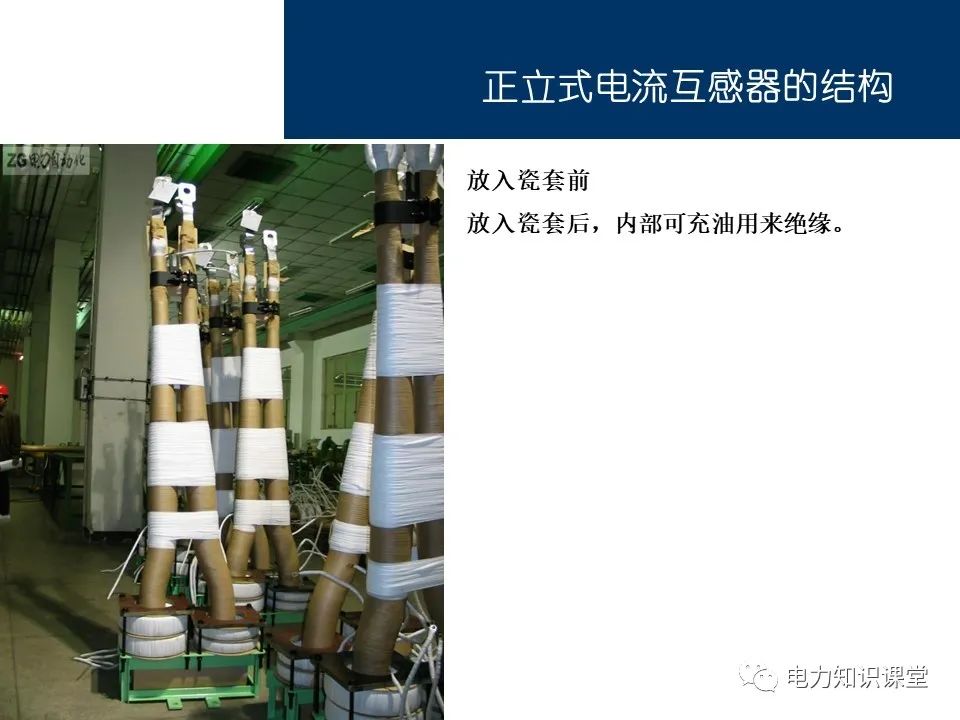

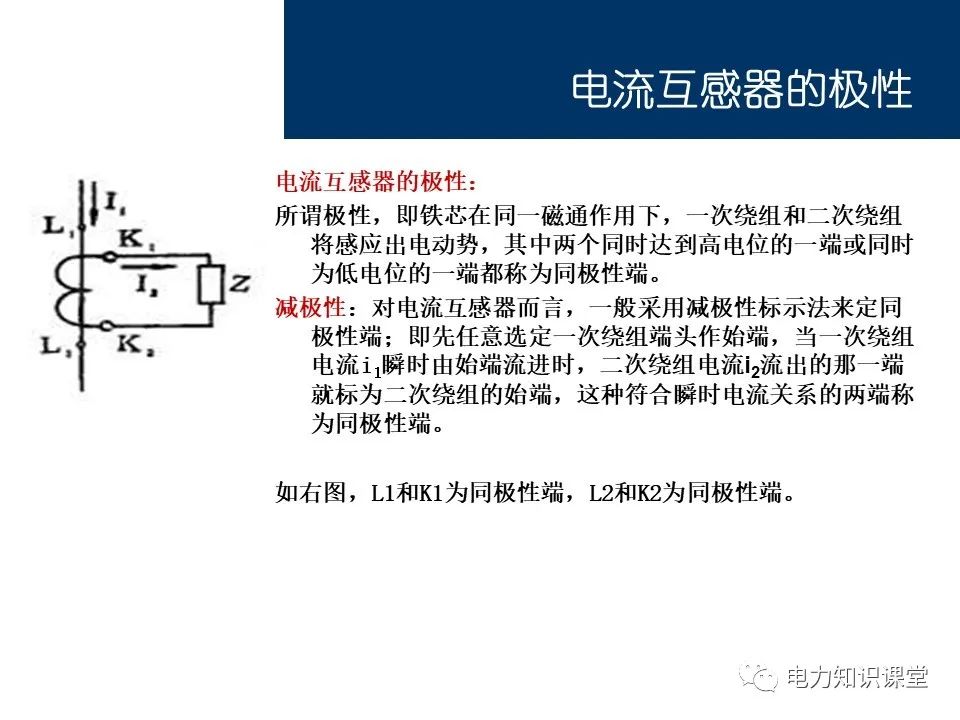

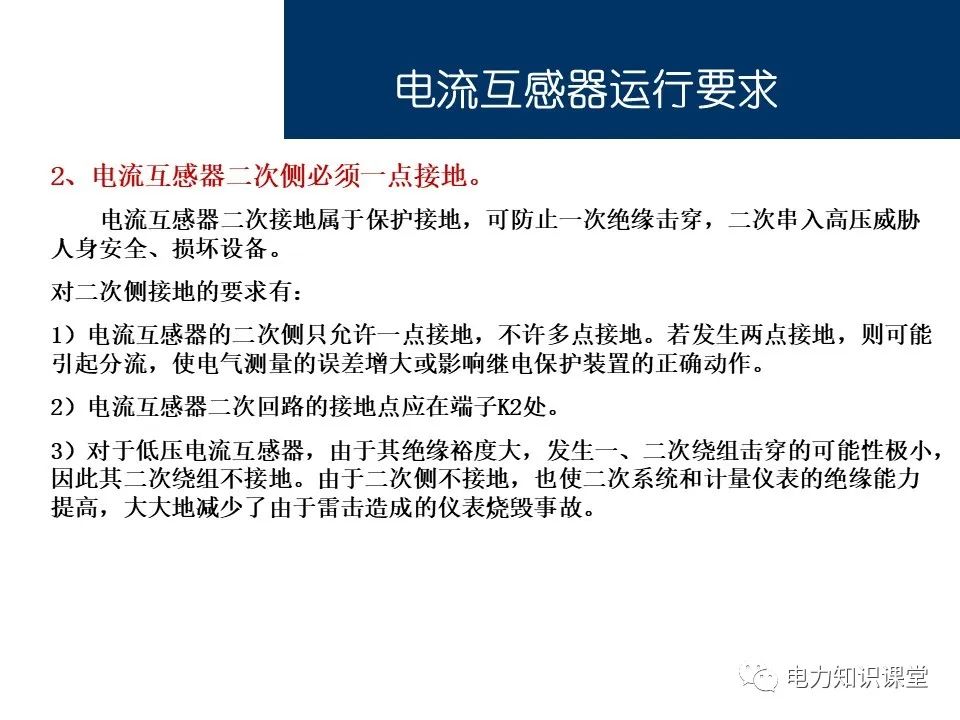

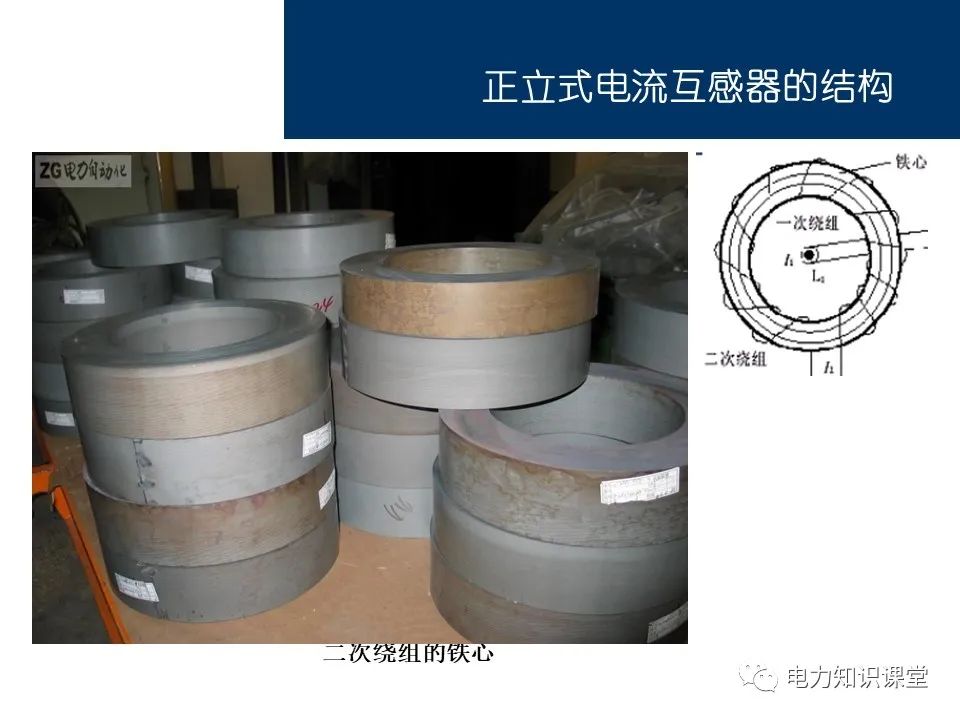

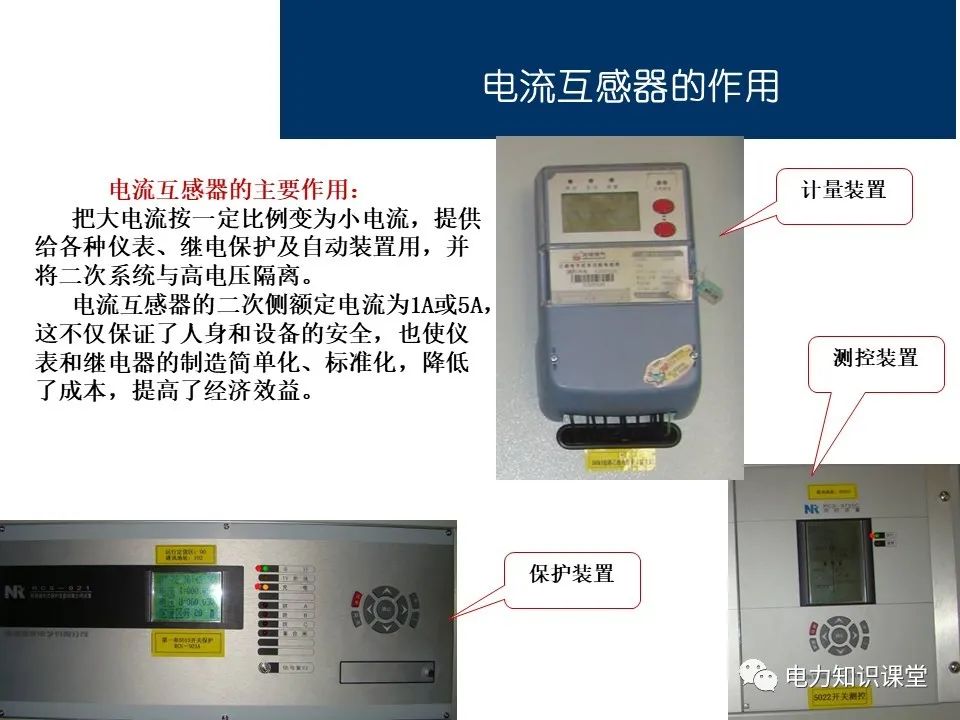

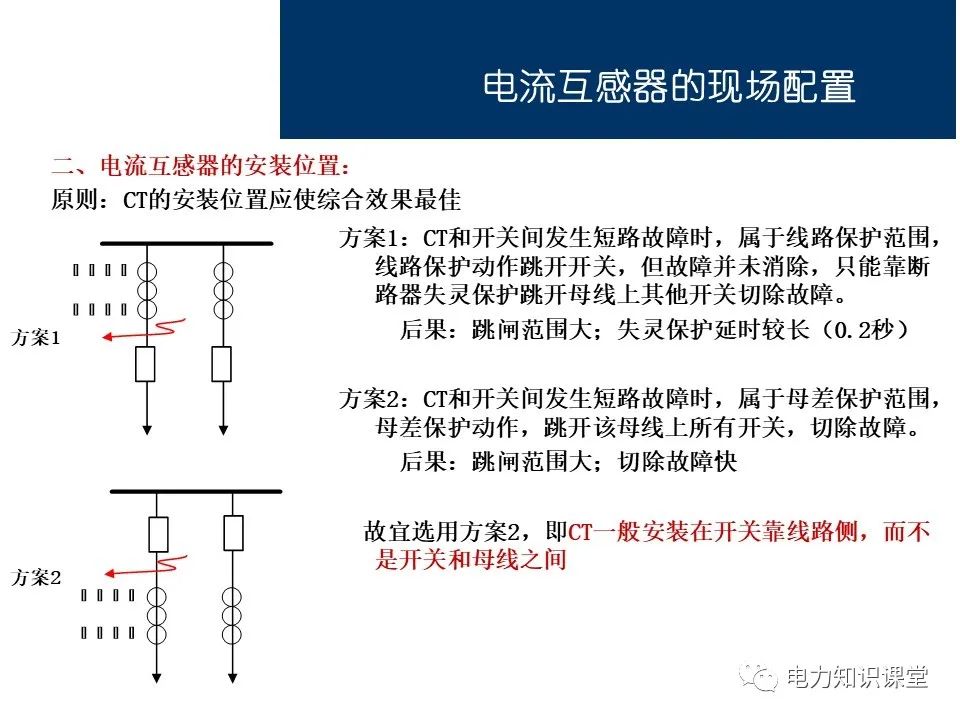

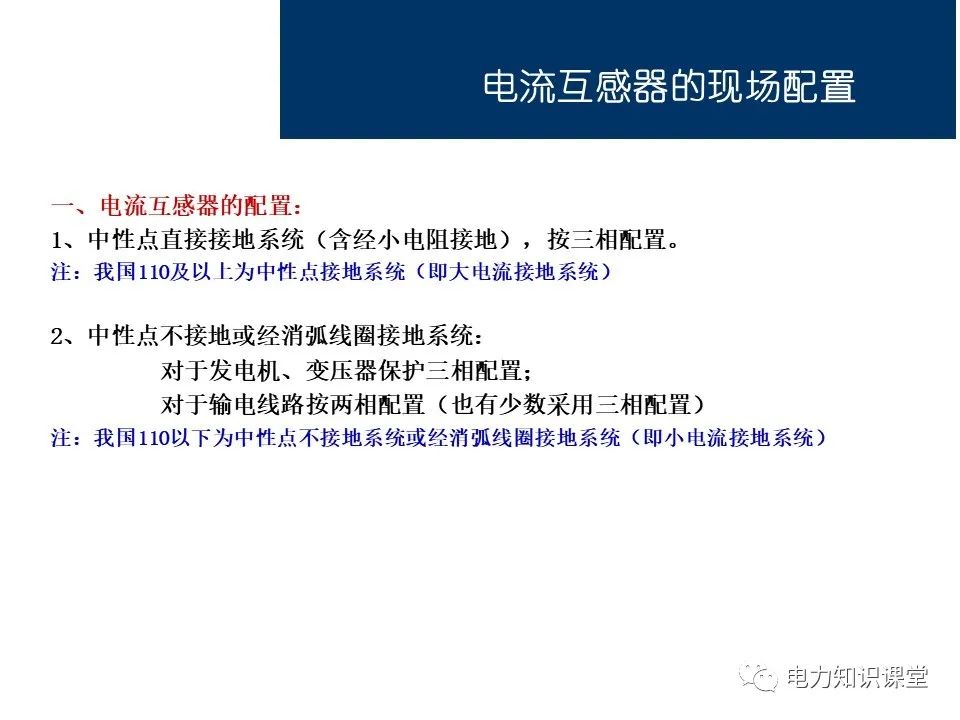

电流互感器的全面学习
电力四射 2024-06-07

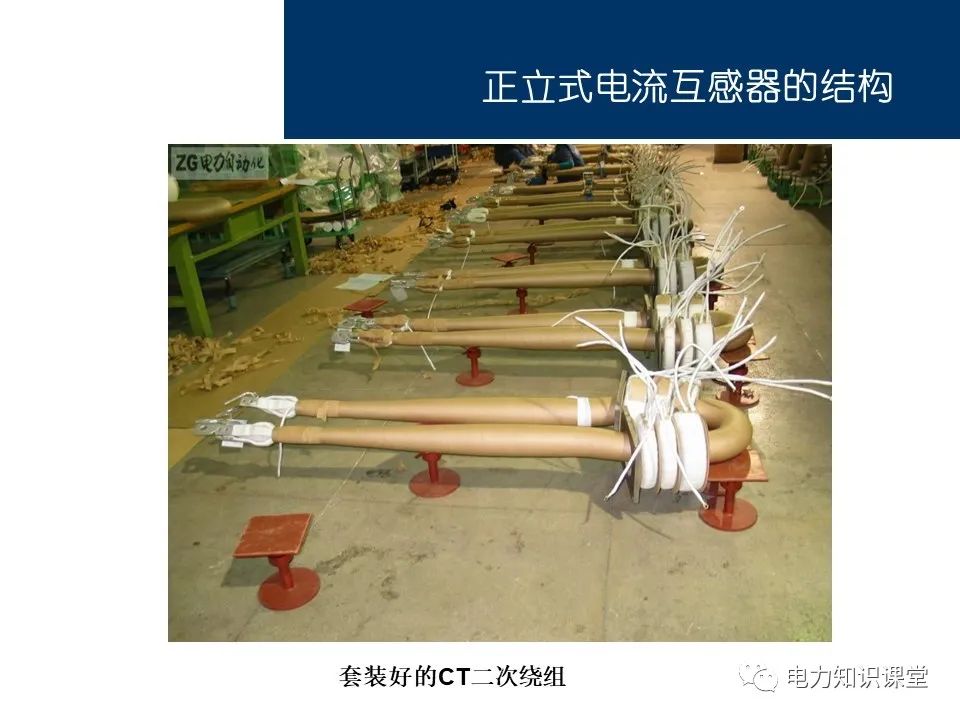

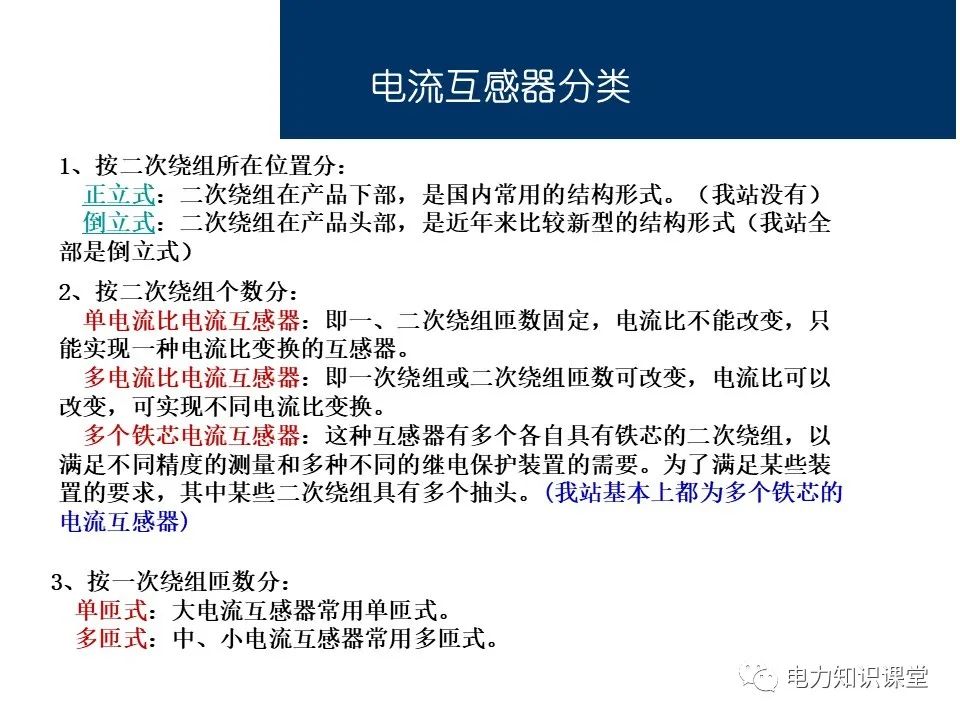

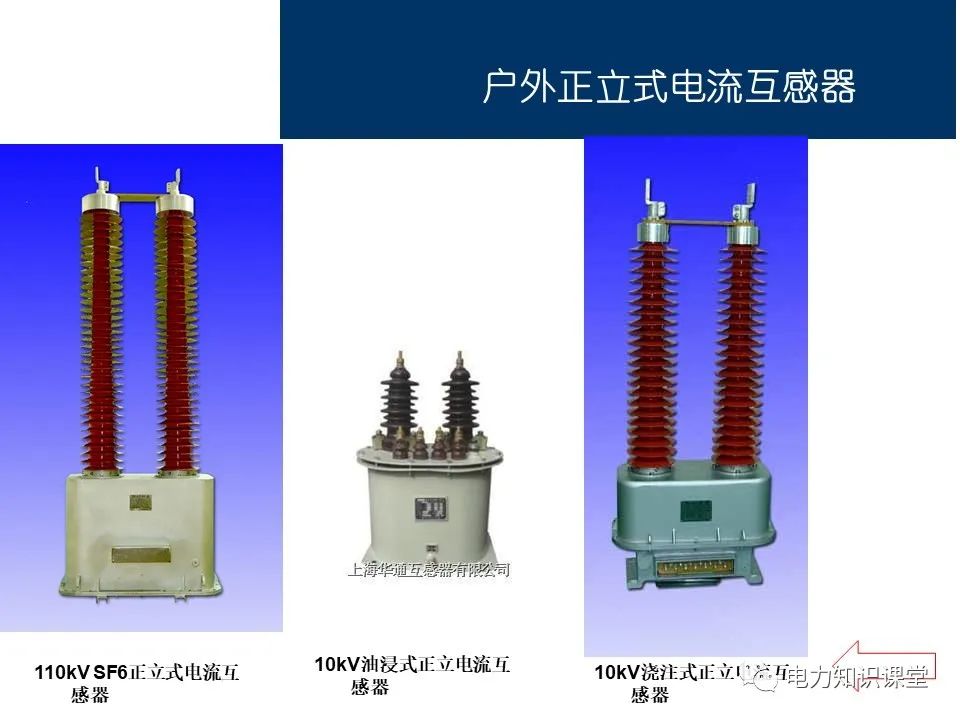

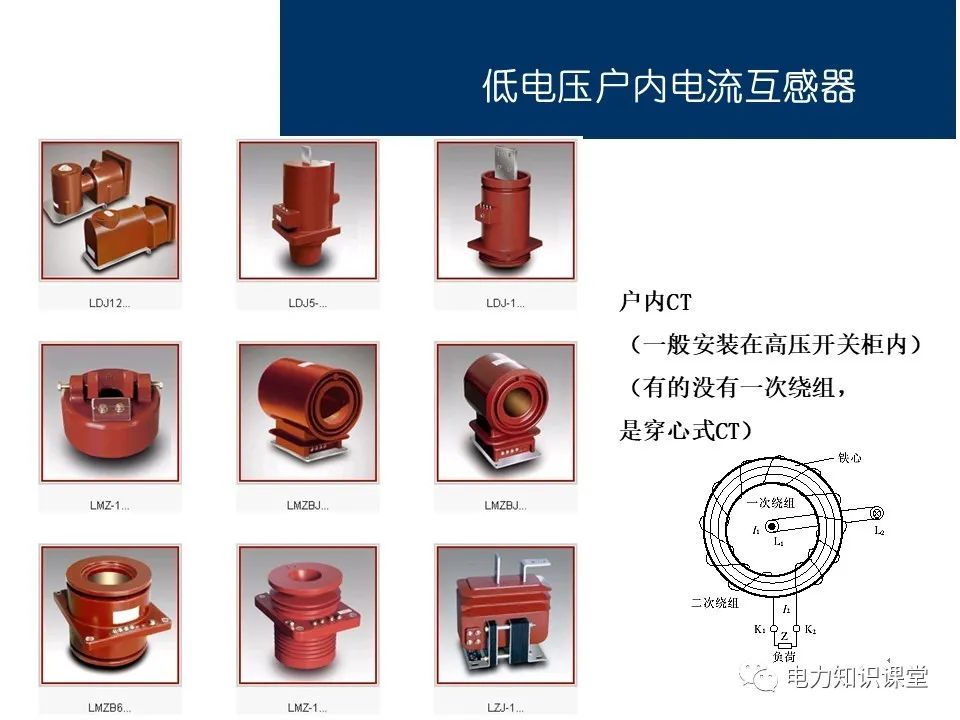

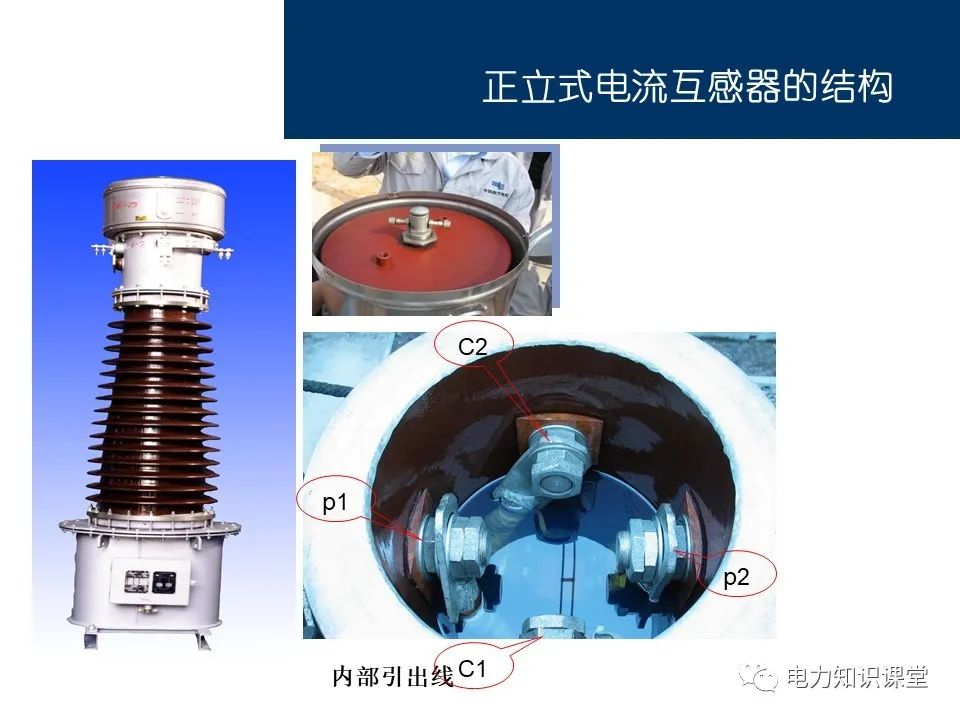

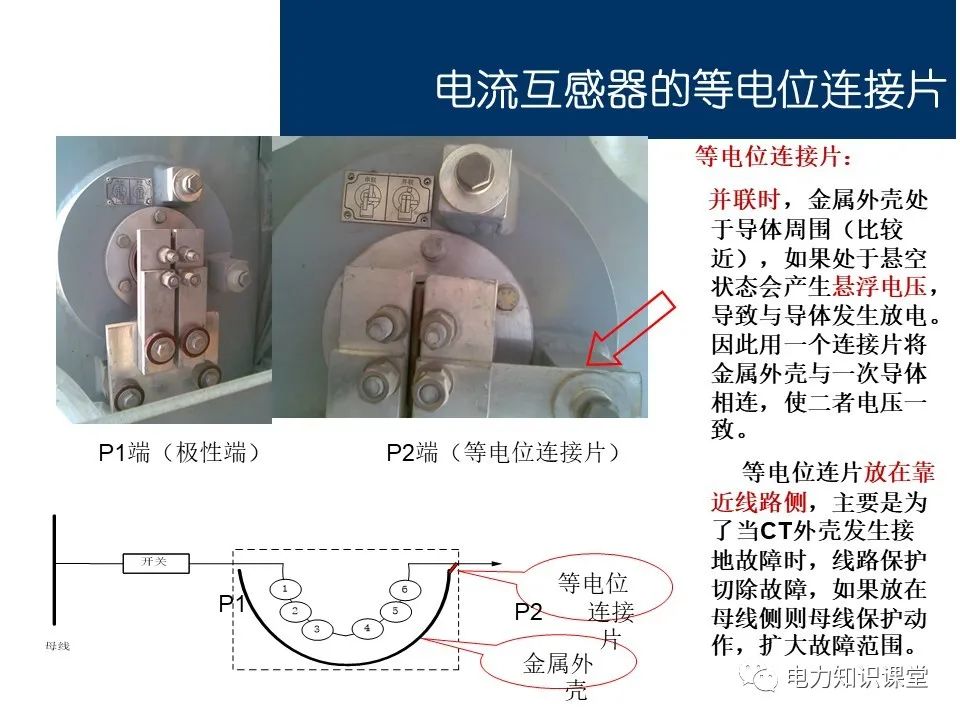

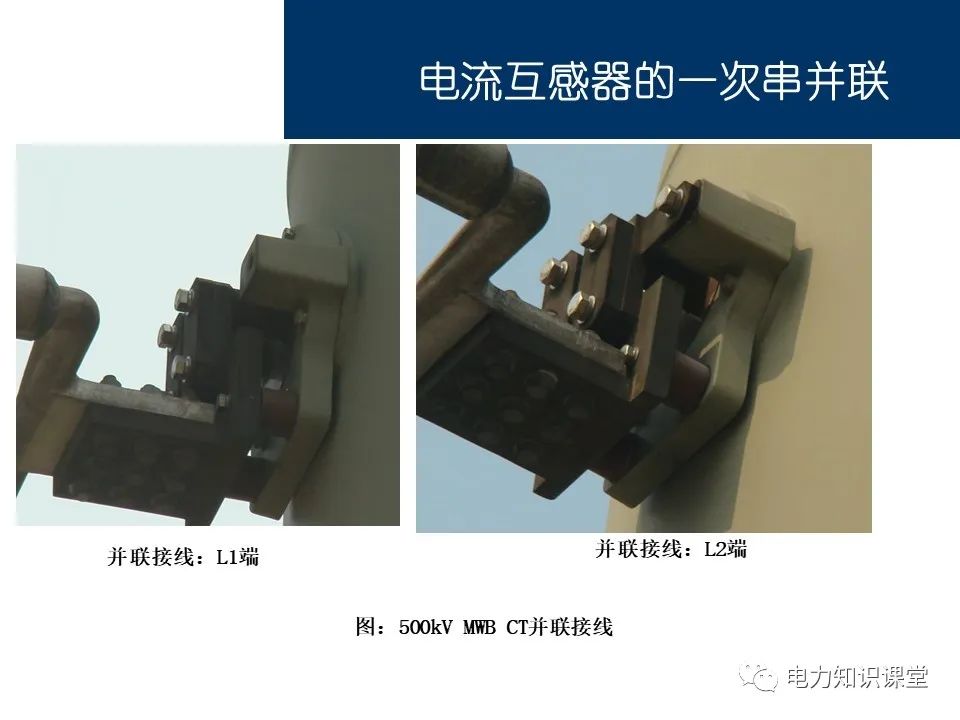

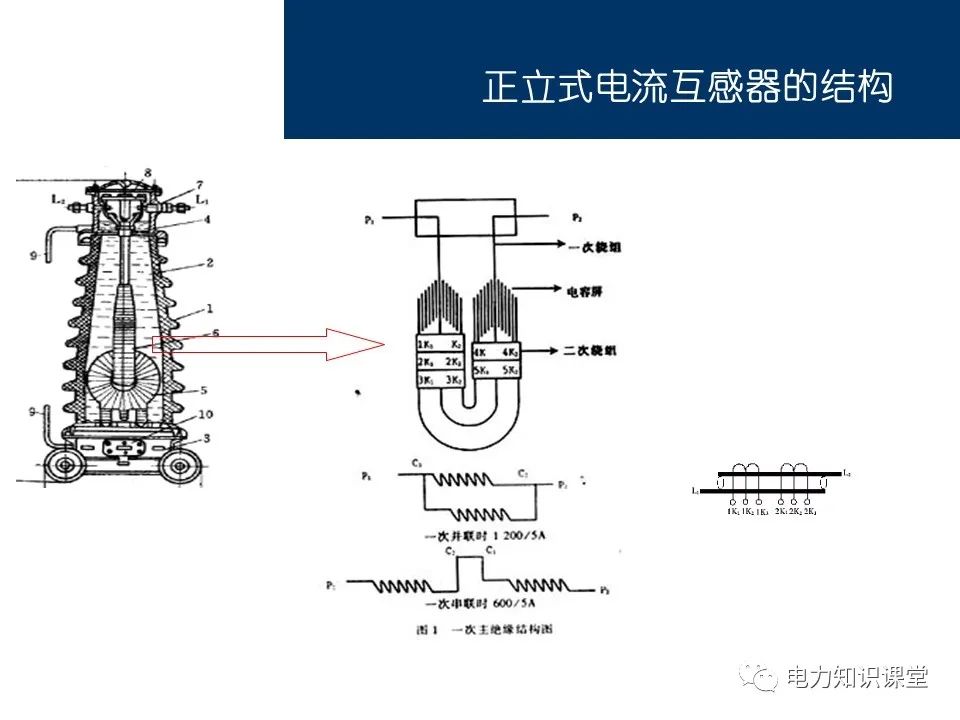

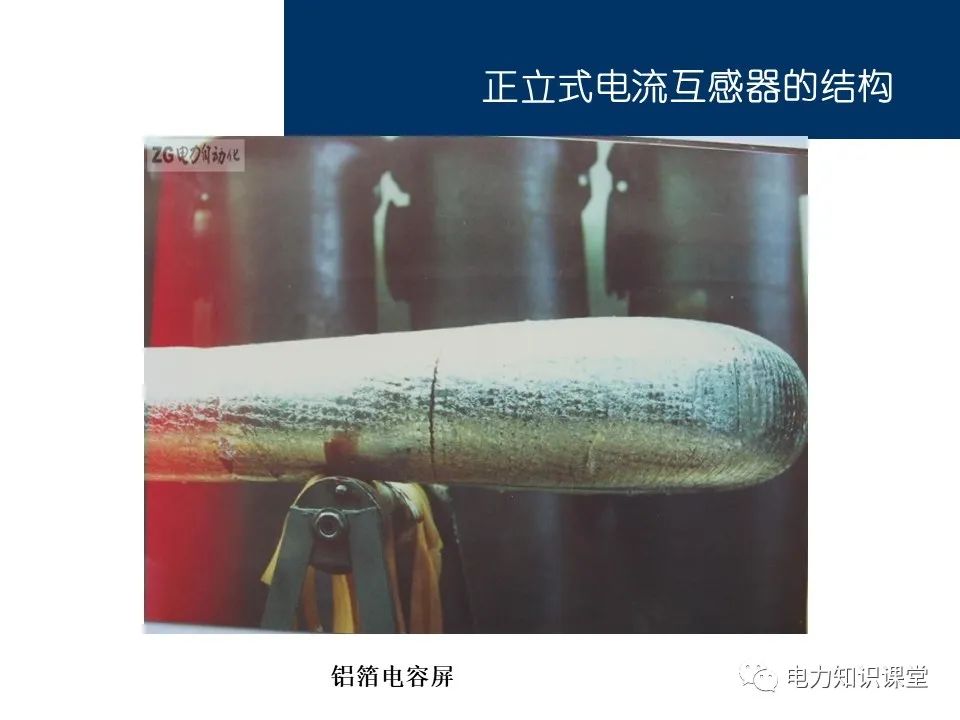

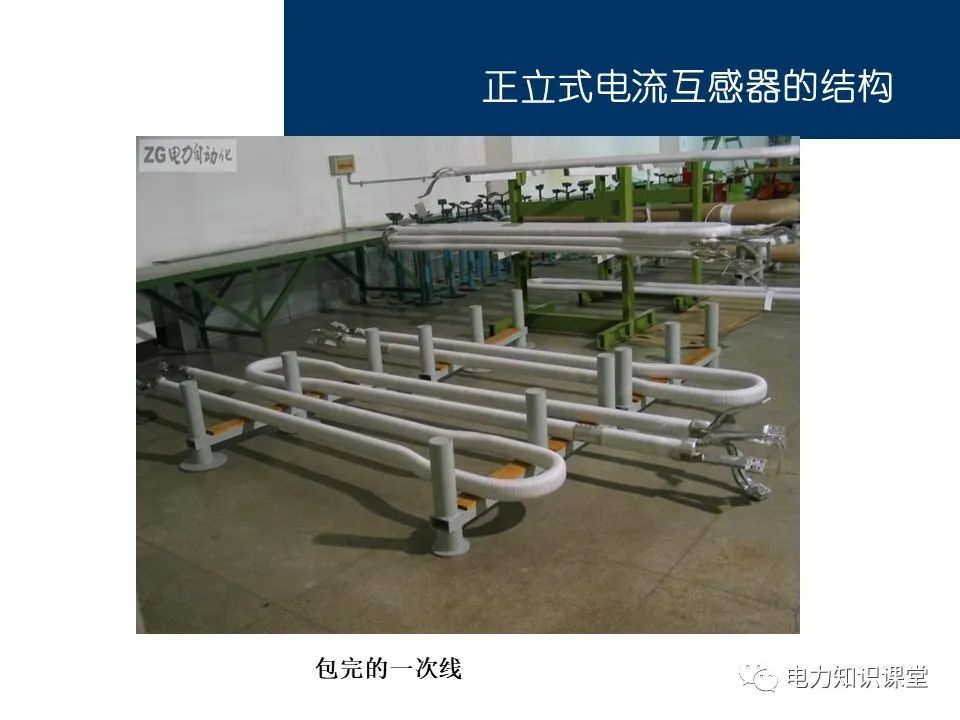

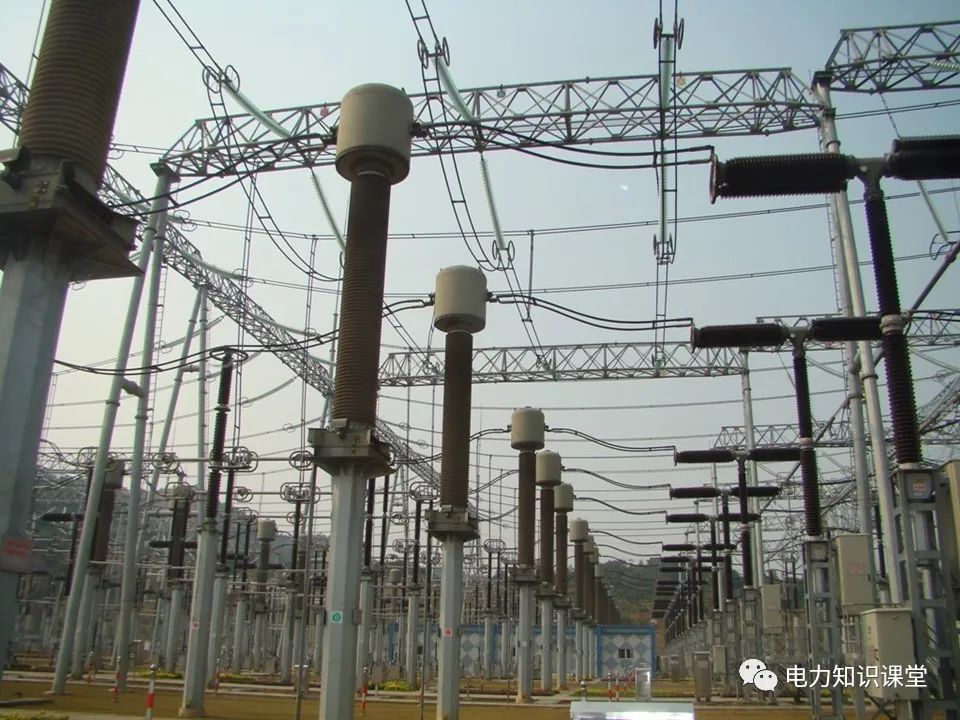

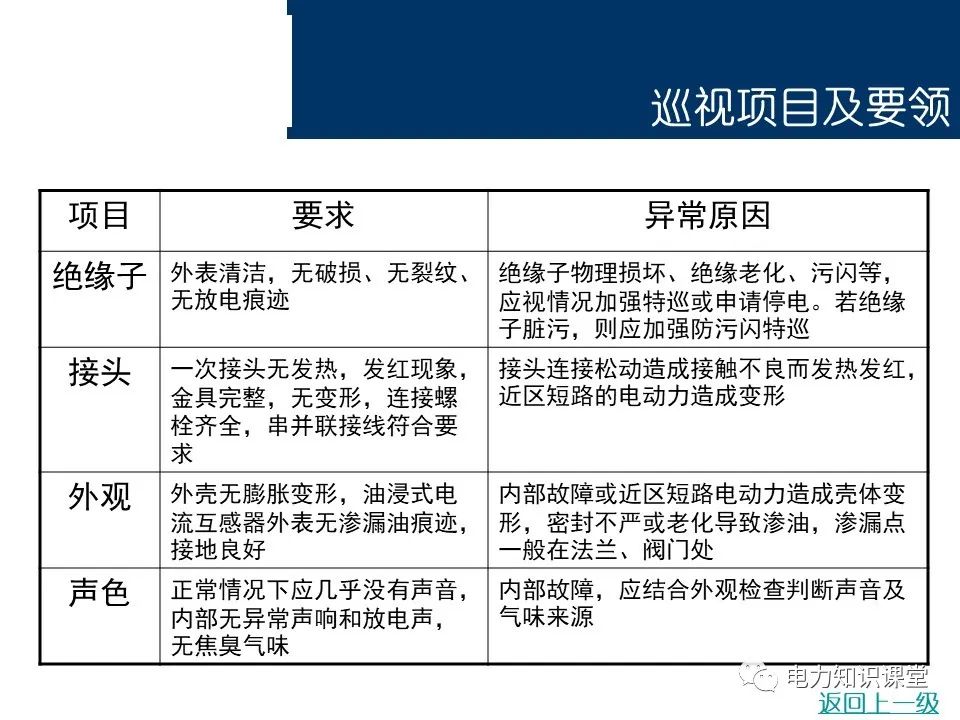

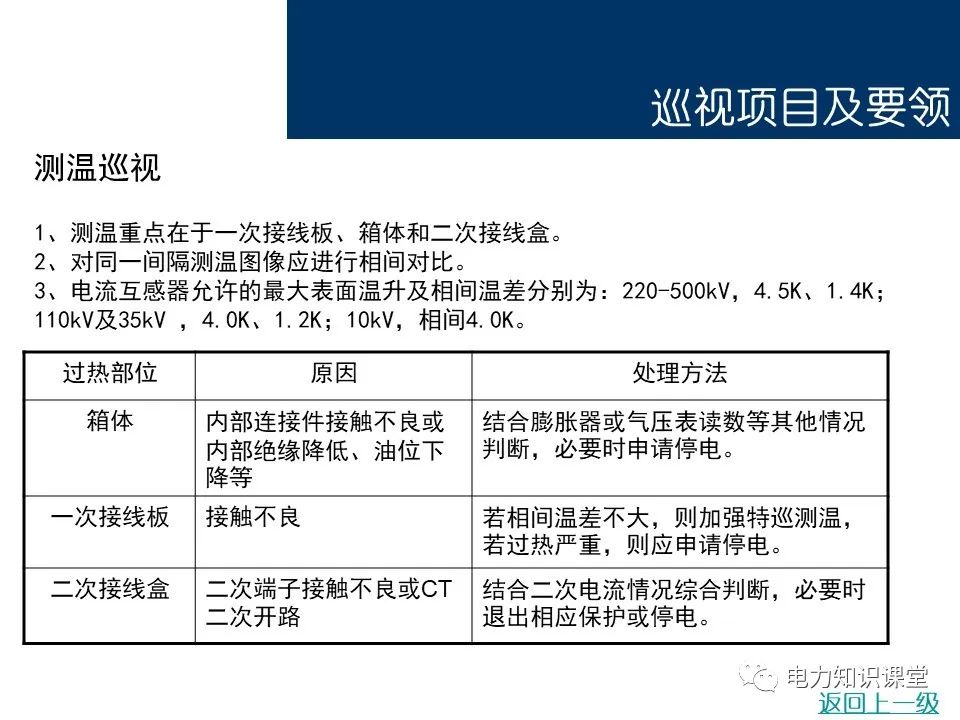

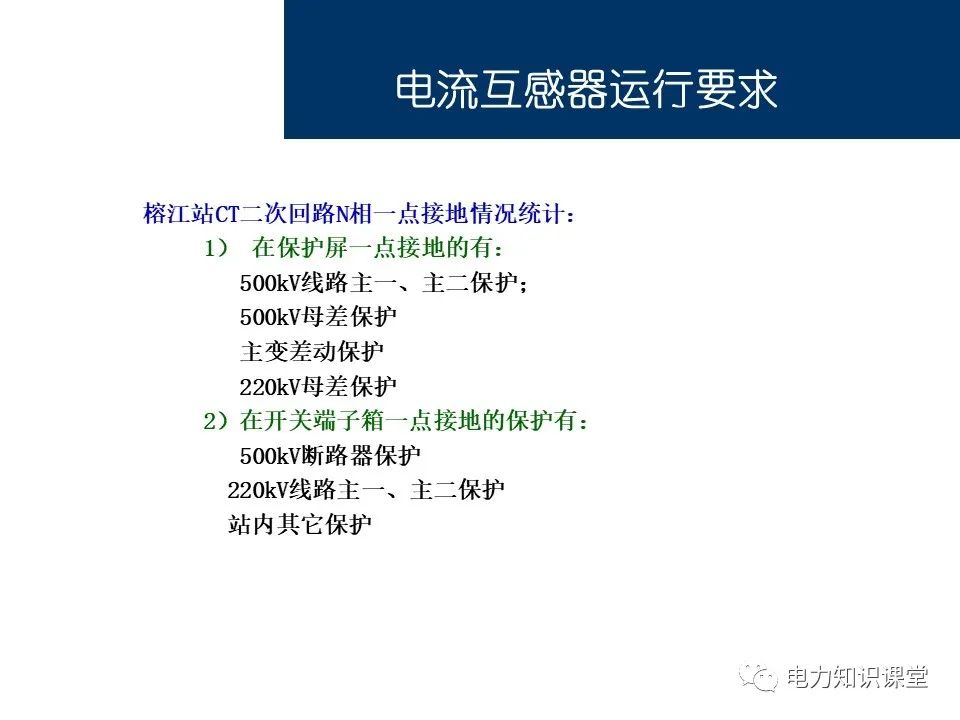

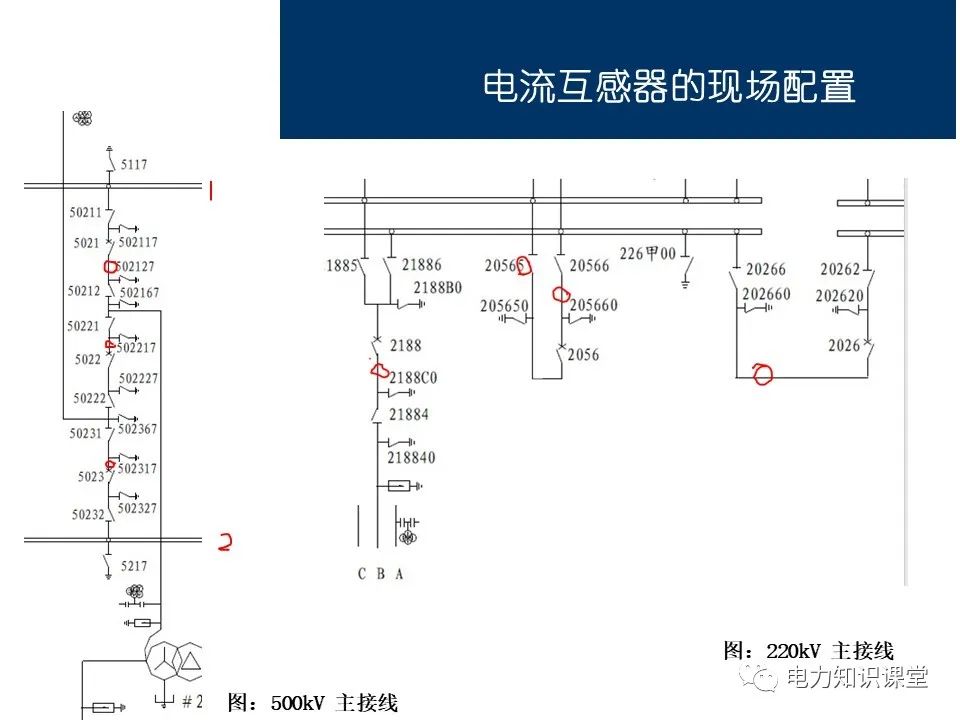

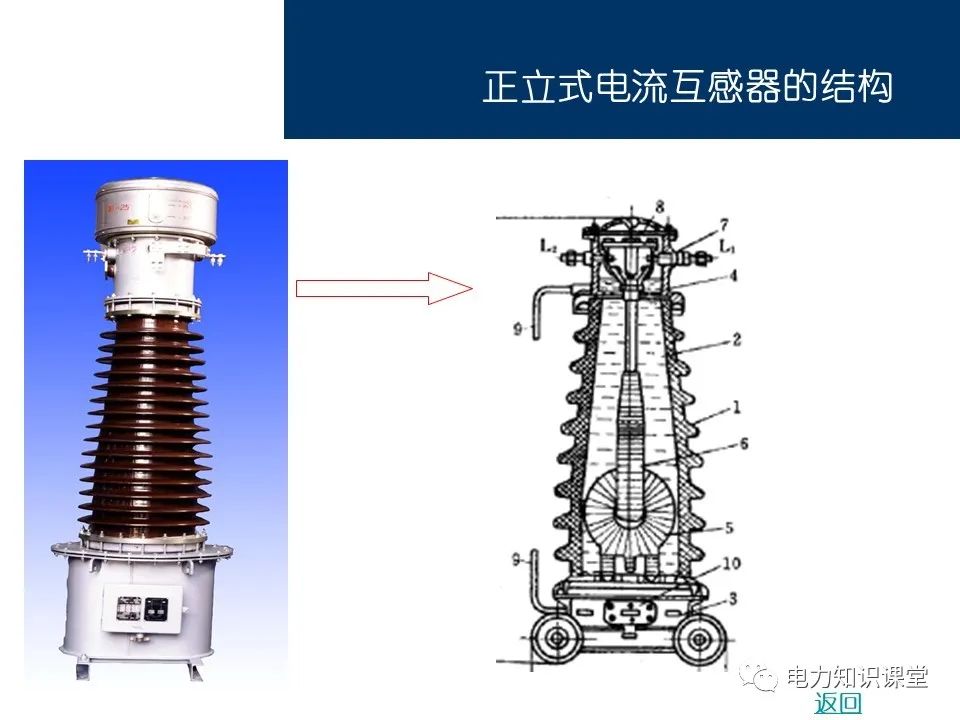

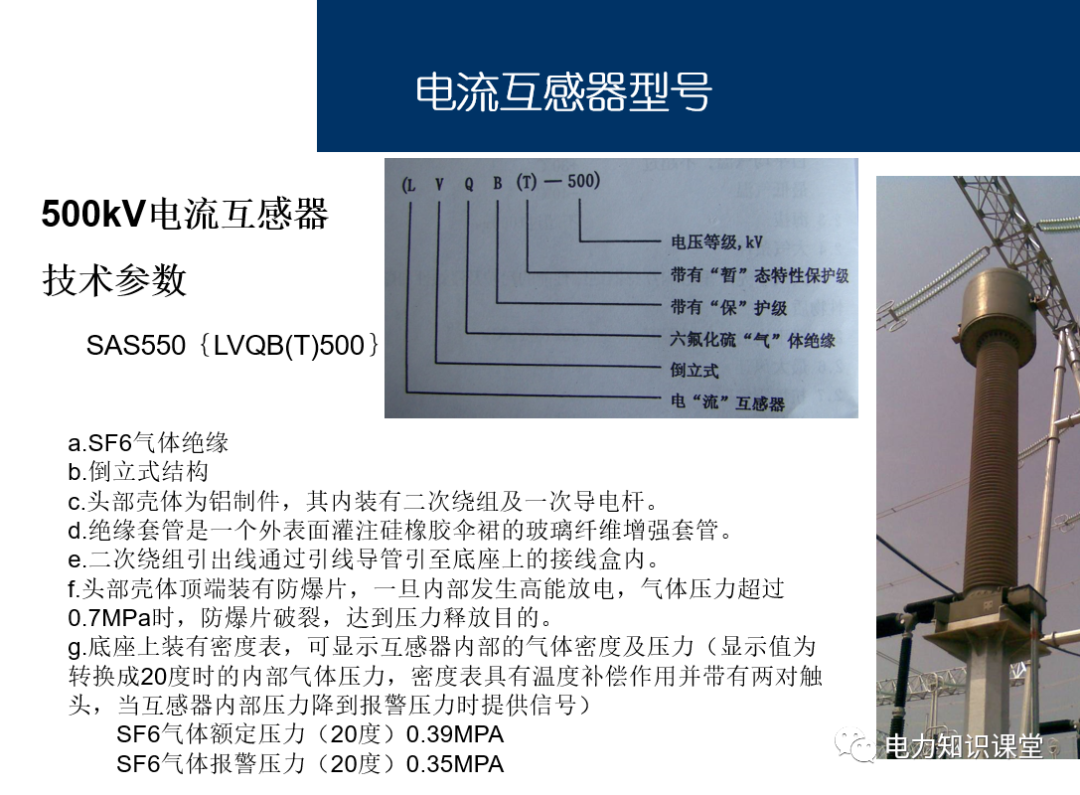

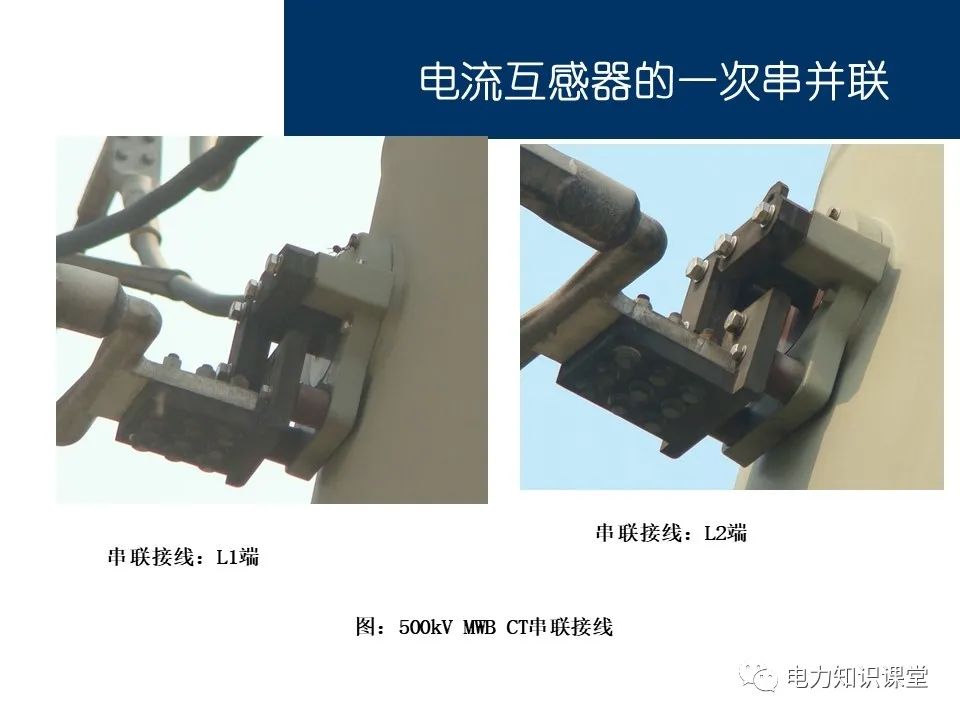

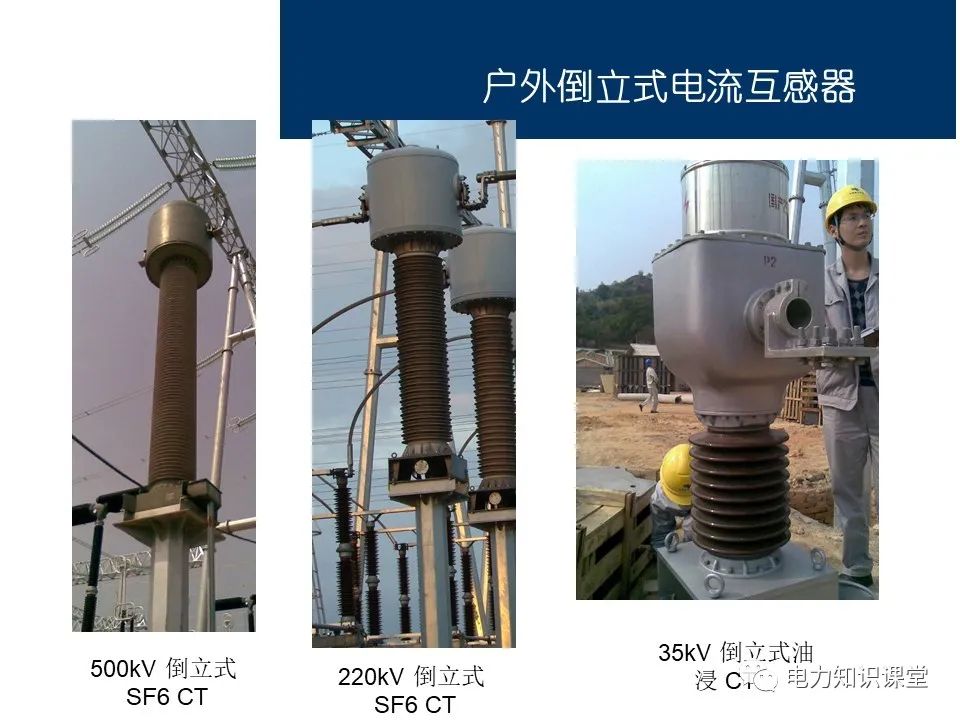

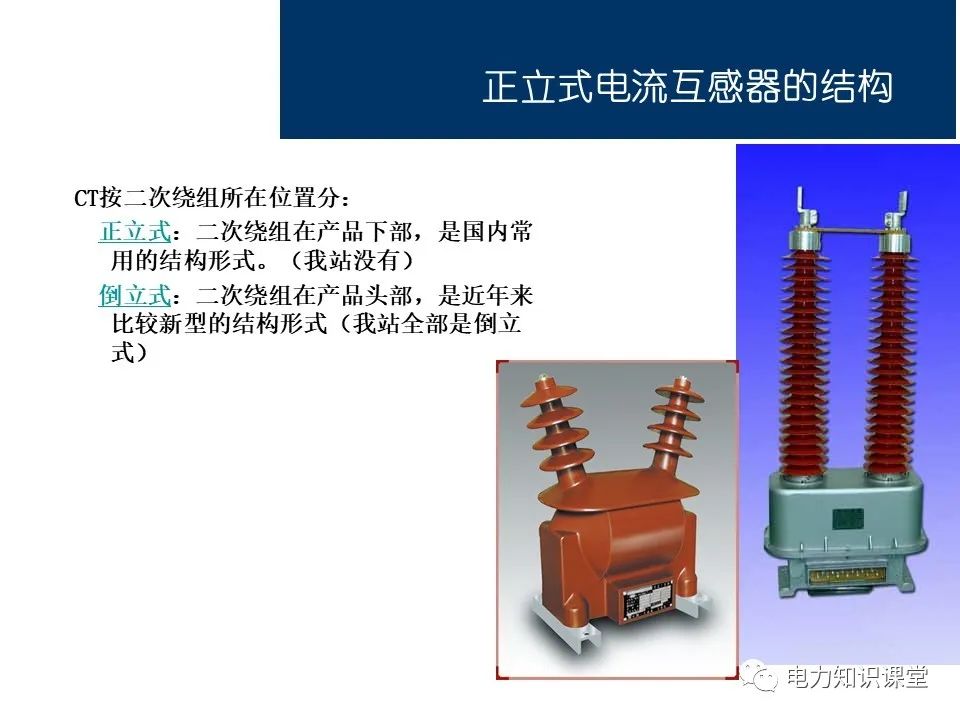

a.SF6气体绝缘

b.倒立式结构

c.头部壳体为铝制件,其内装有二次绕组及一次导电杆。

d.绝缘套管是一个外表面灌注硅橡胶伞裙的玻璃纤维增强套管。

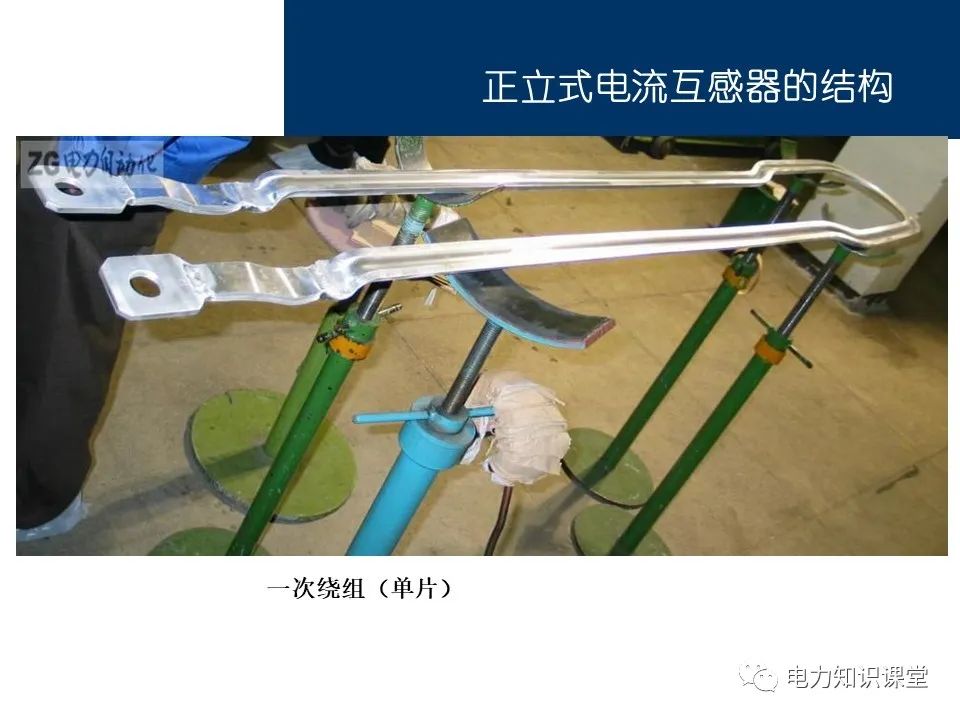

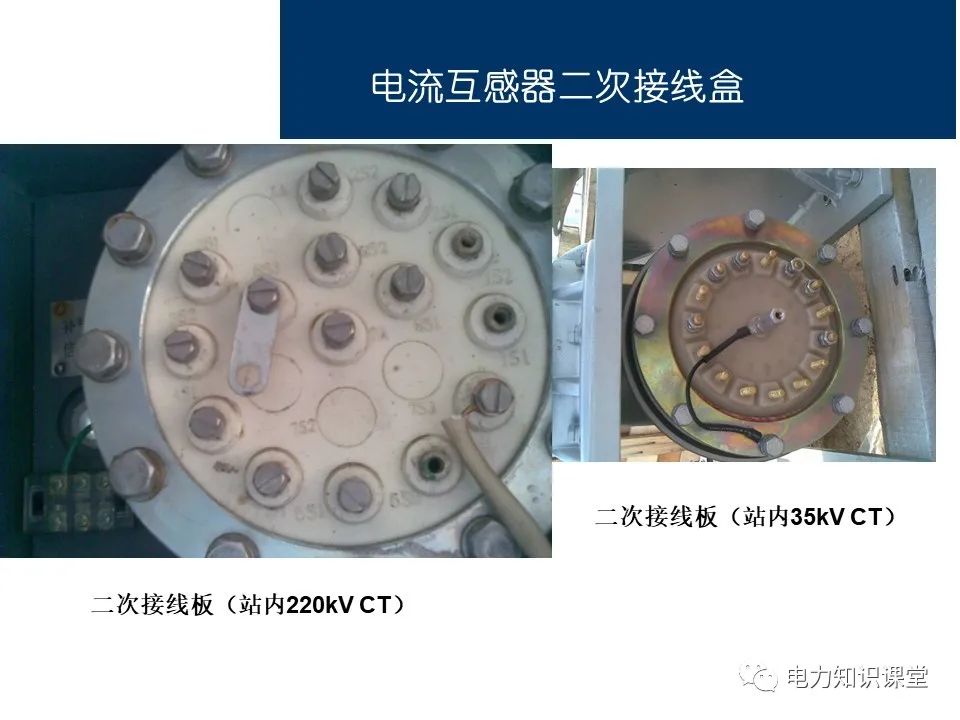

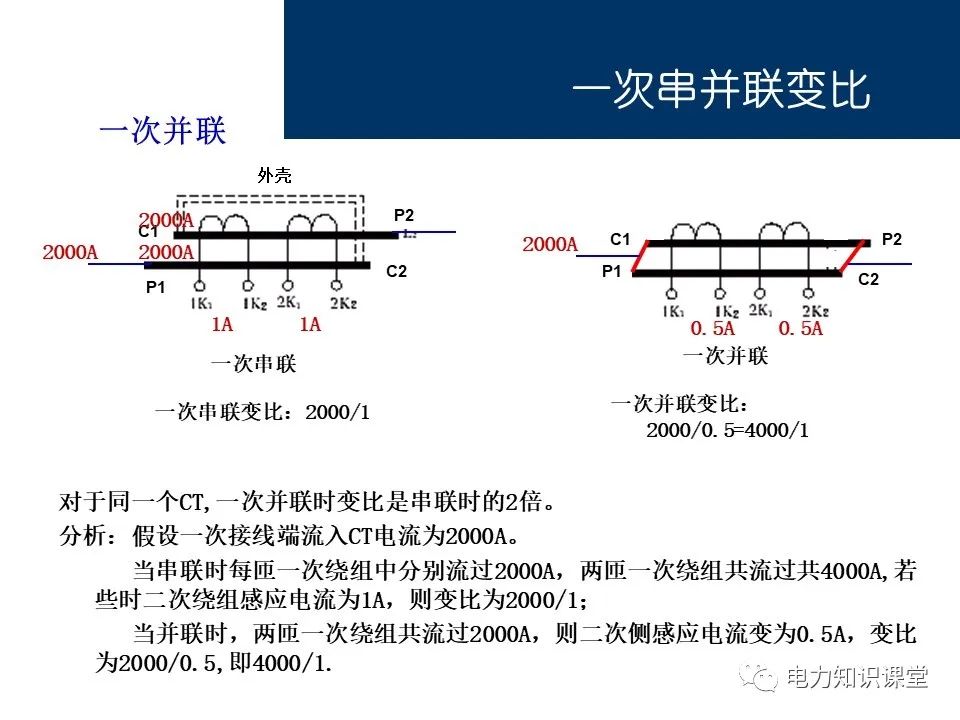

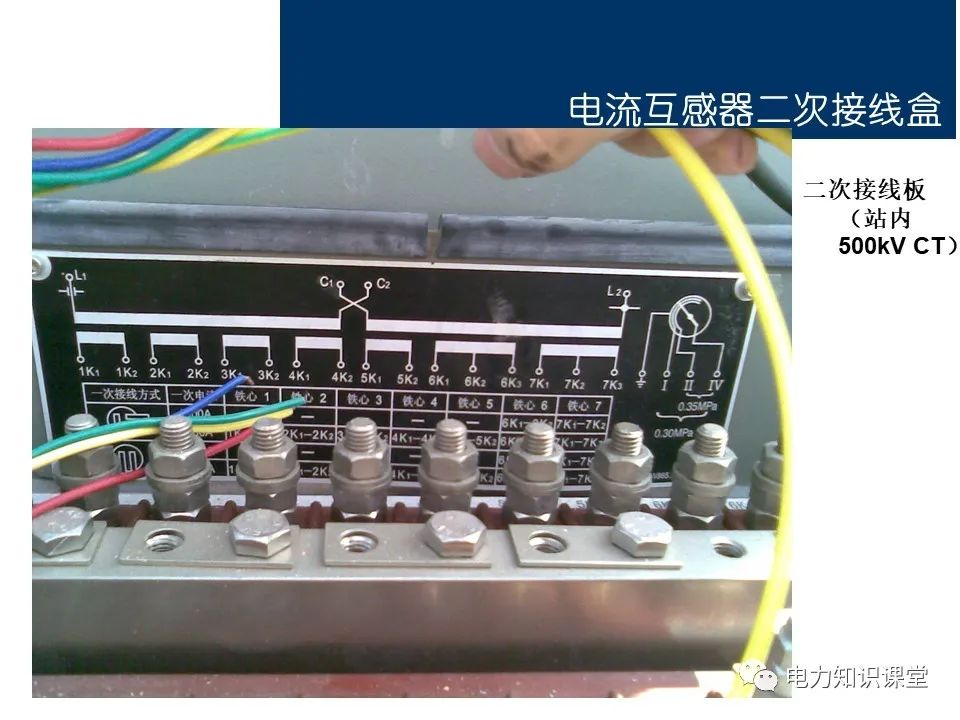

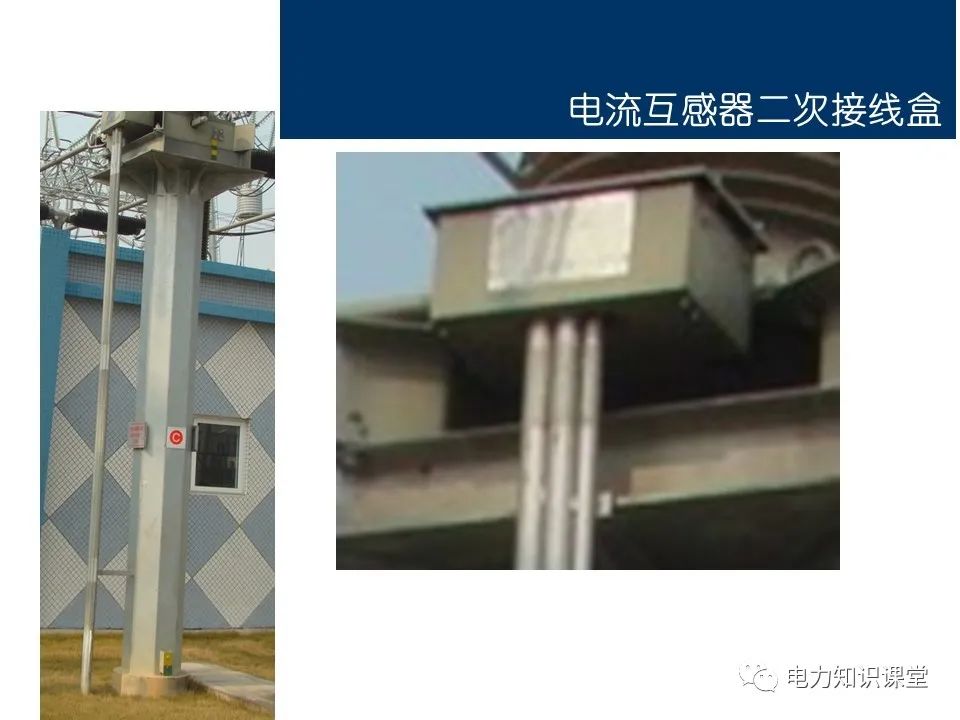

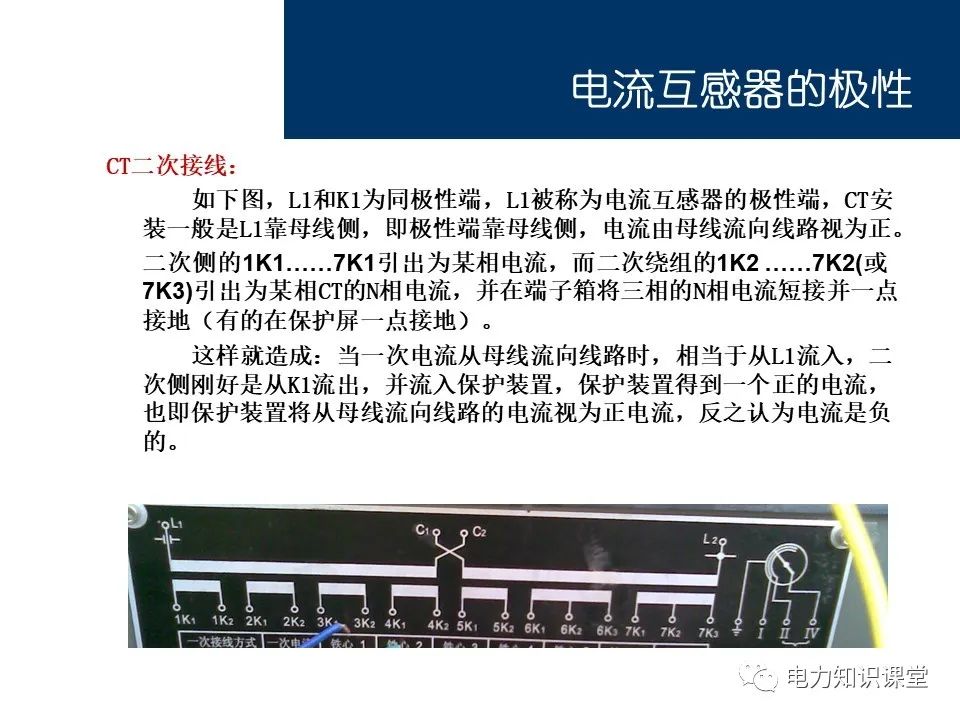

e.二次绕组引出线通过引线导管引至底座上的接线盒内。

f.头部壳体顶端装有防爆片,一旦内部发生高能放电,气体压力超过0.7MPa时,防爆片破裂,达到压力释放目的。

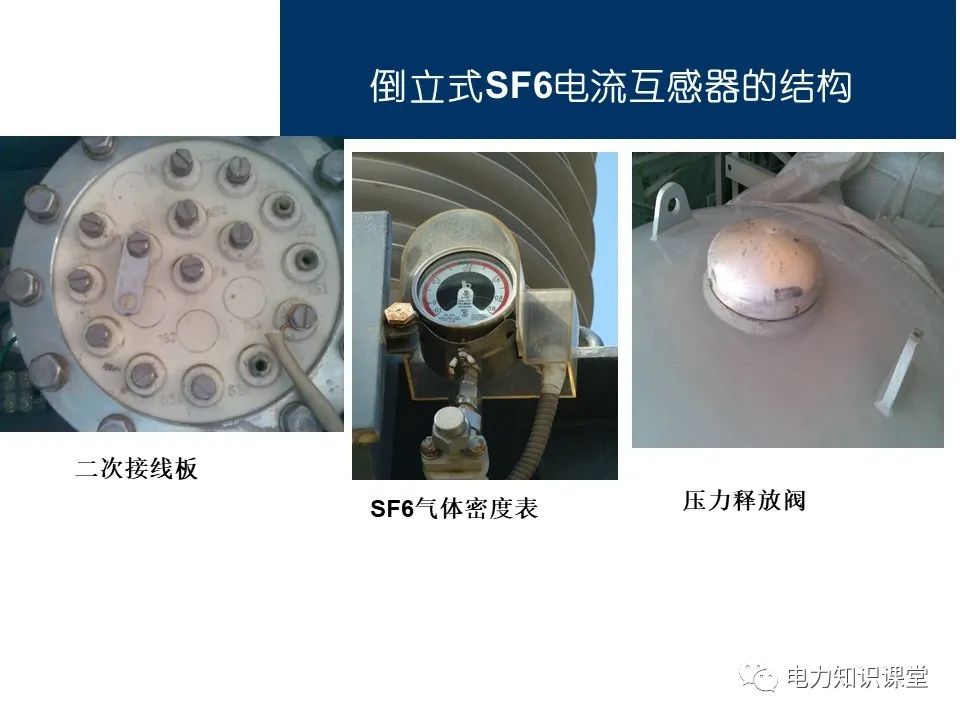

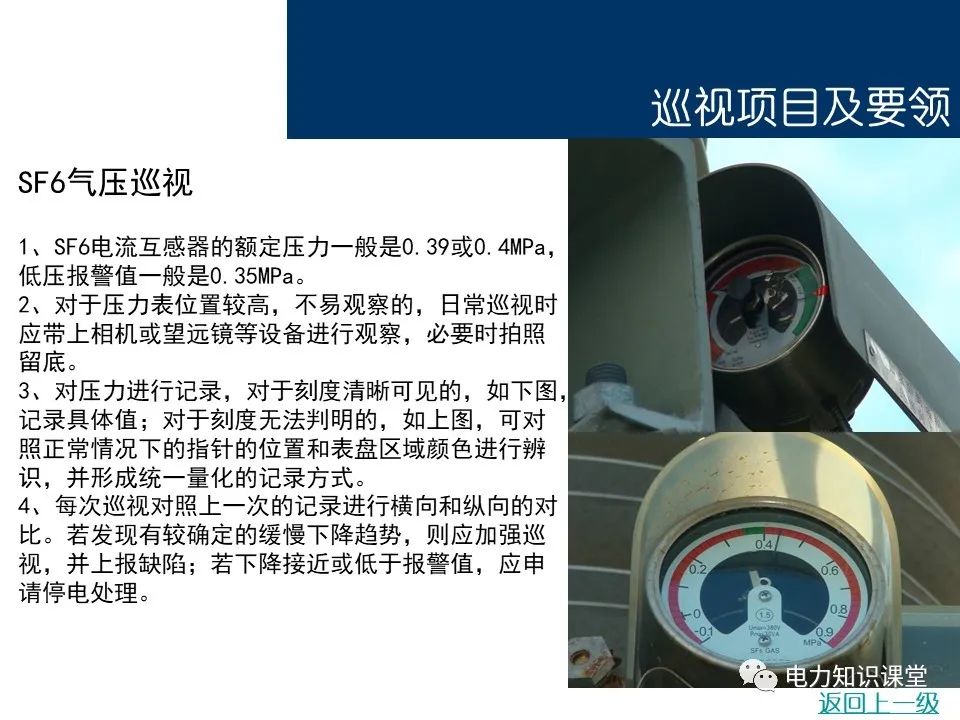

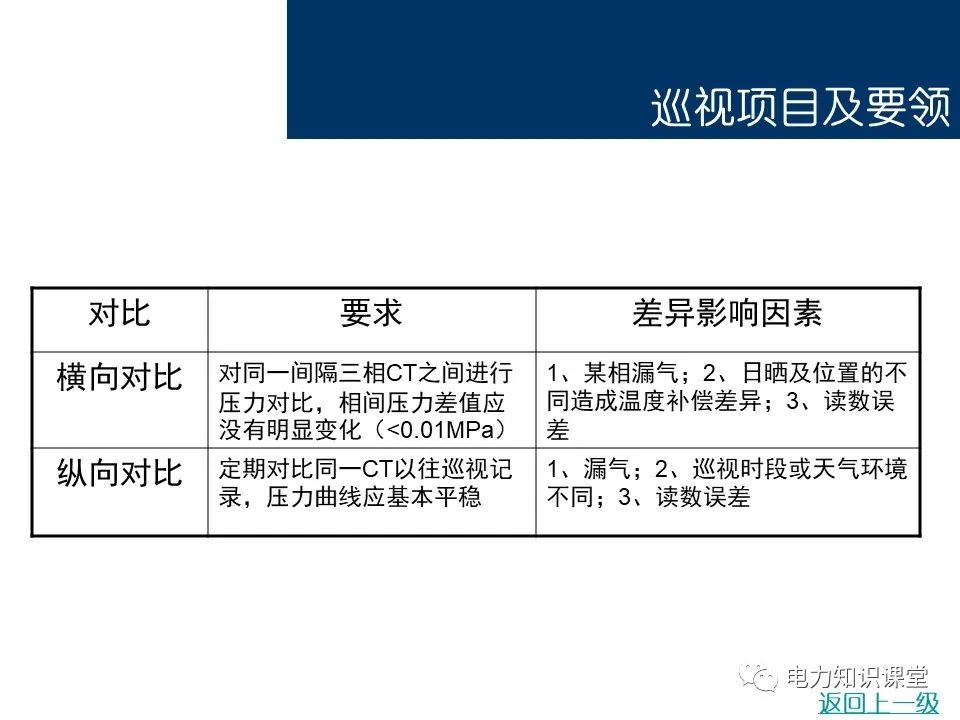

g.底座上装有密度表,可显示互感器内部的气体密度及压力(显示值为转换成20度时的内部气体压力,密度表具有温度补偿作用并带有两对触头,当互感器内部压力降到报警压力时提供信号)

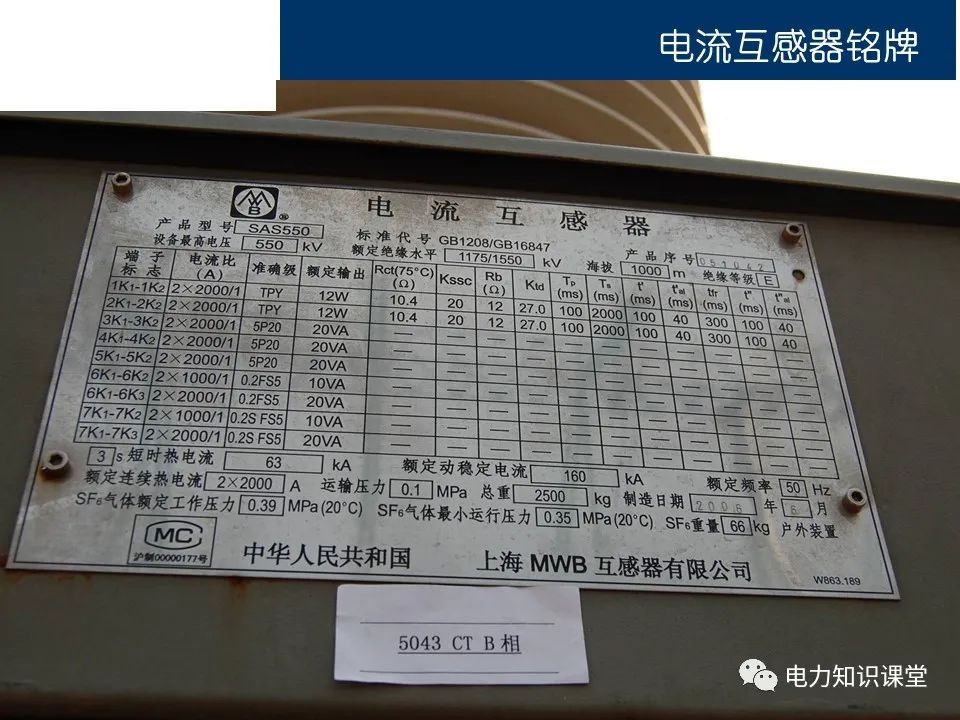

  SF6气体额定压力(20度)0.39MPA

  SF6气体报警压力(20度)0.35MPA

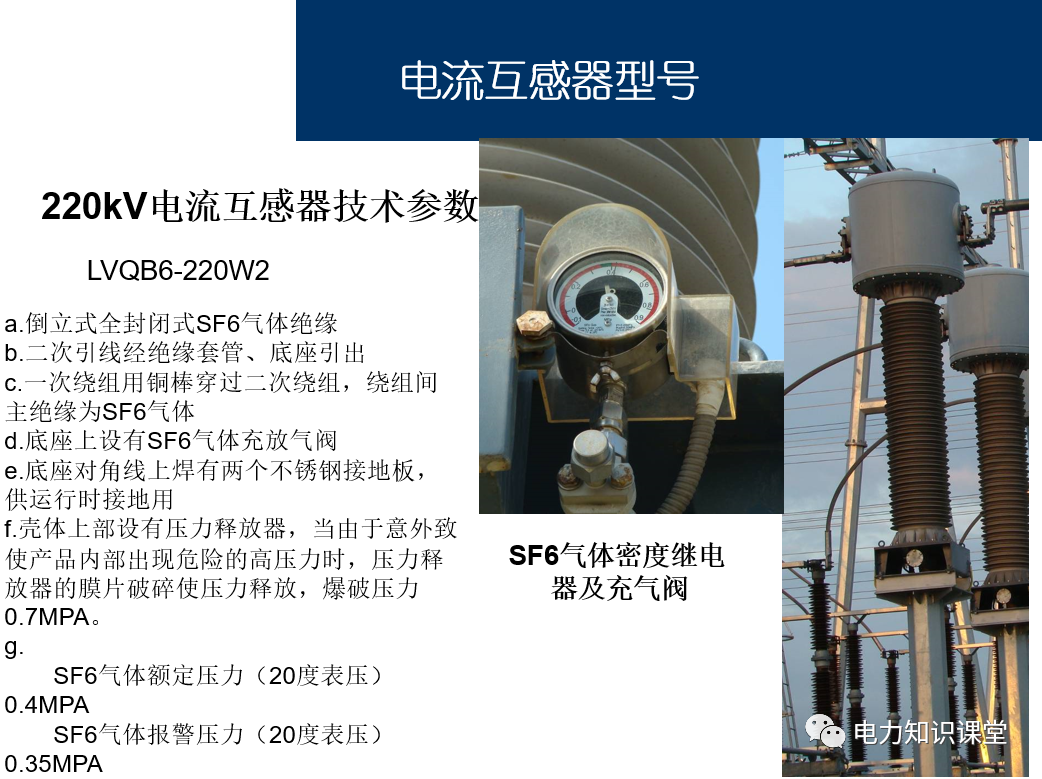

a.倒立式全封闭式SF6气体绝缘

b.二次引线经绝缘套管、底座引出

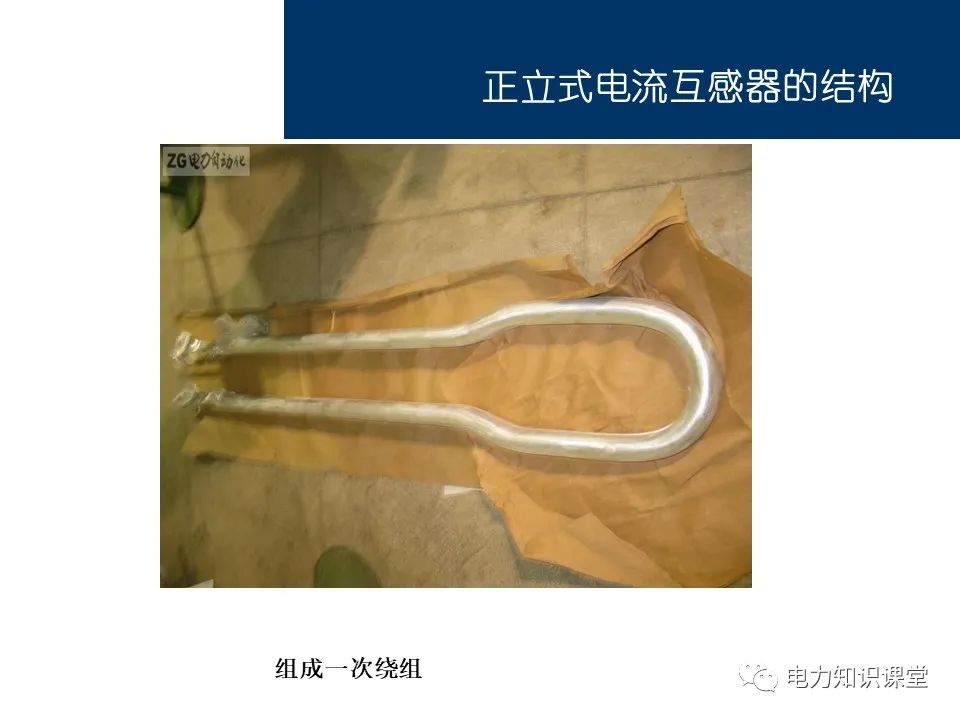

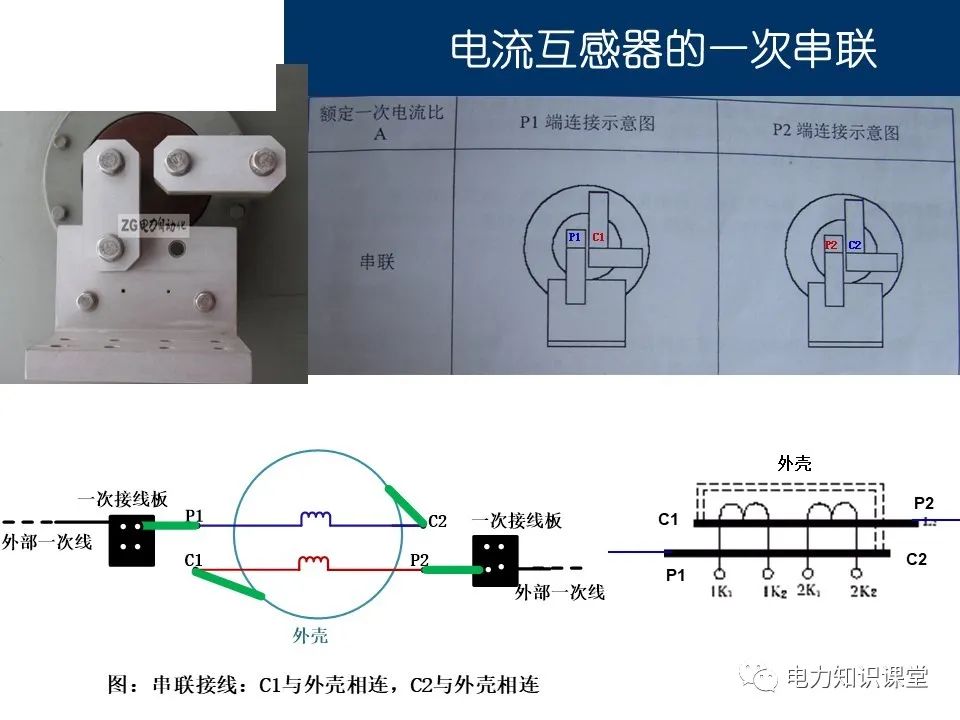

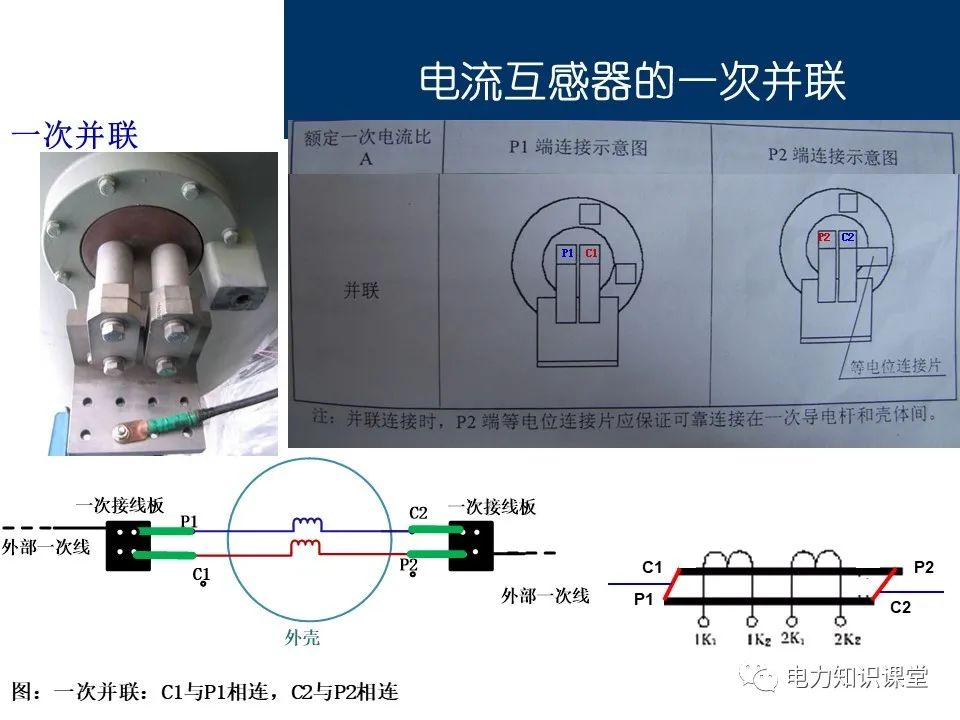

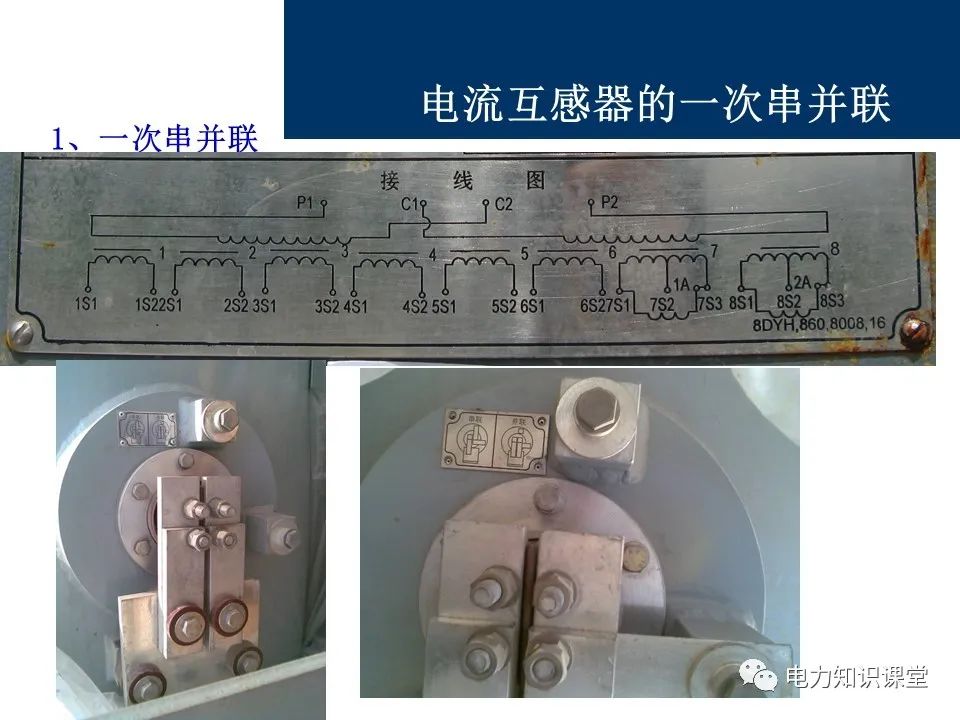

c.一次绕组用铜棒穿过二次绕组,绕组间主绝缘为SF6气体

d.底座上设有SF6气体充放气阀

e.底座对角线上焊有两个不锈钢接地板,供运行时接地用

f.壳体上部设有压力释放器,当由于意外致使产品内部出现危险的高压力时,压力释放器的膜片破碎使压力释放,爆破压力0.7MPA

g.

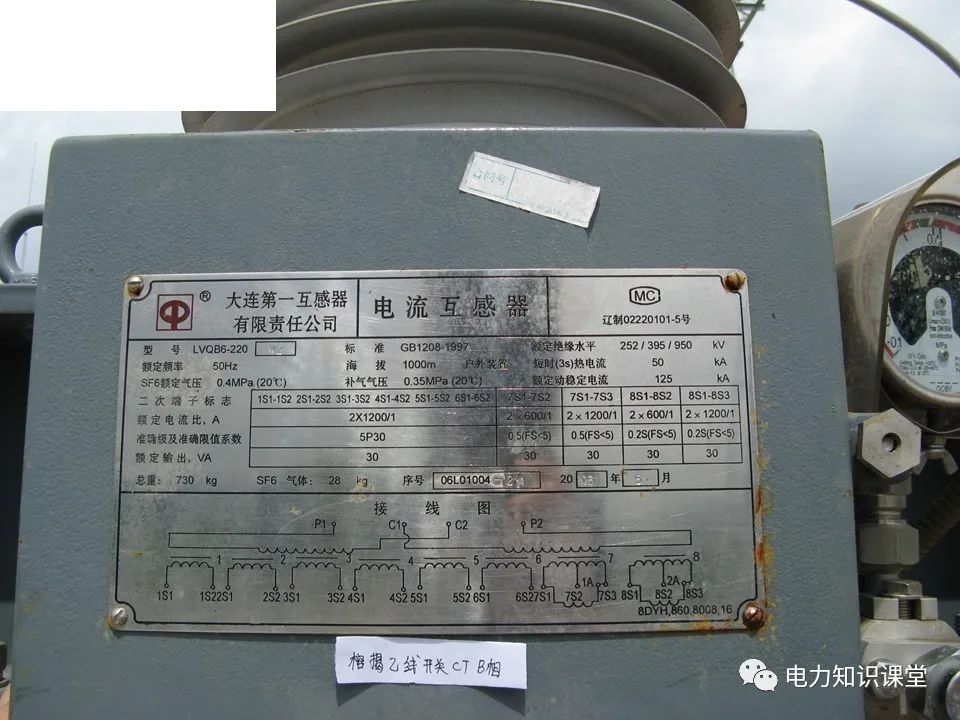

  SF6气体额定压力(20度表压)0.4MPA

  SF6气体报警压力(20度表压)0.35MPA

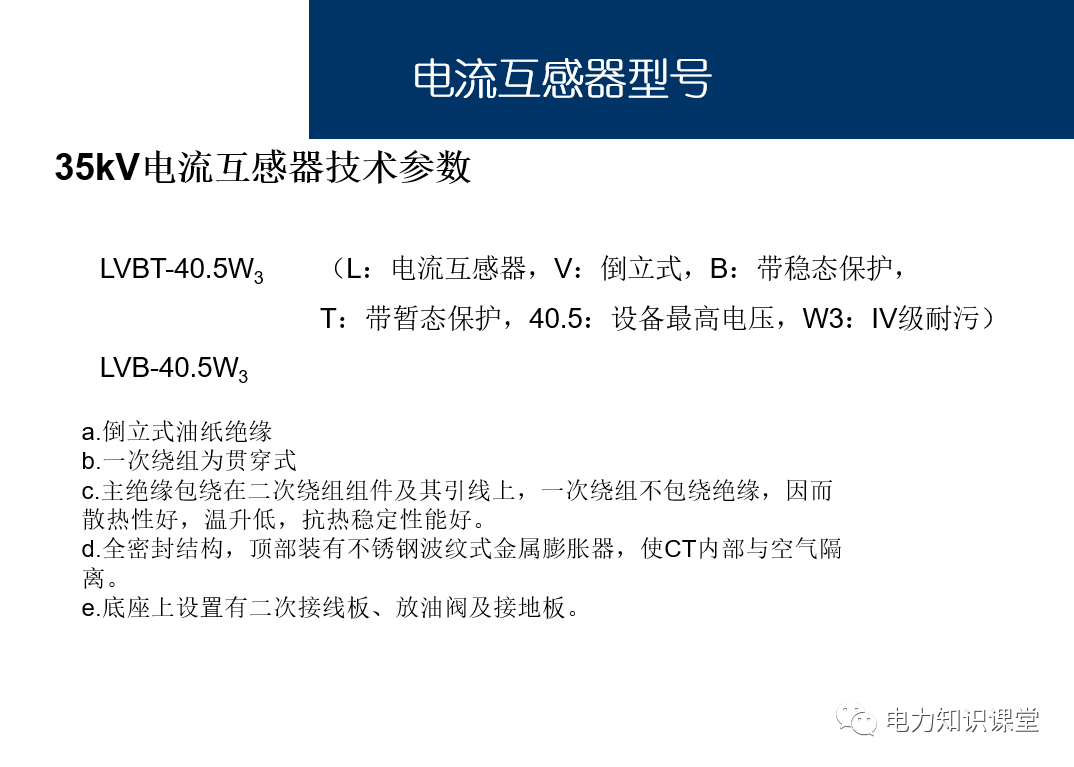

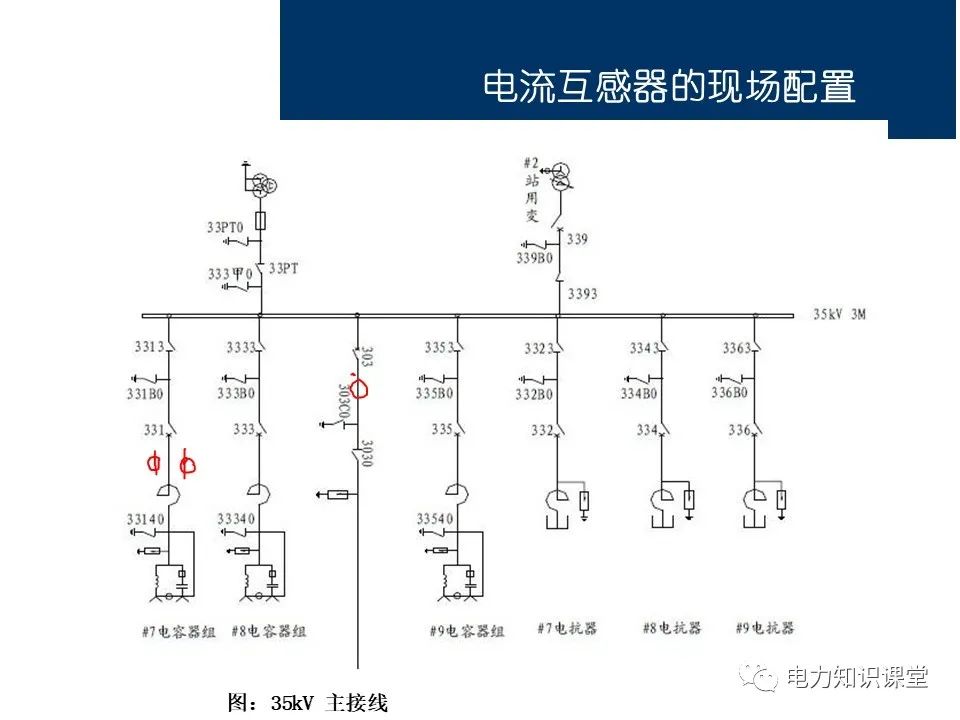

35kV电流互感器技术参数

LVBT-40.5W3   L:电流互感器,V:倒立式,B:带稳态保护,T:带暂态保护,40.5:设备最高电压,W3IV级耐污)

LVB-40.5W3

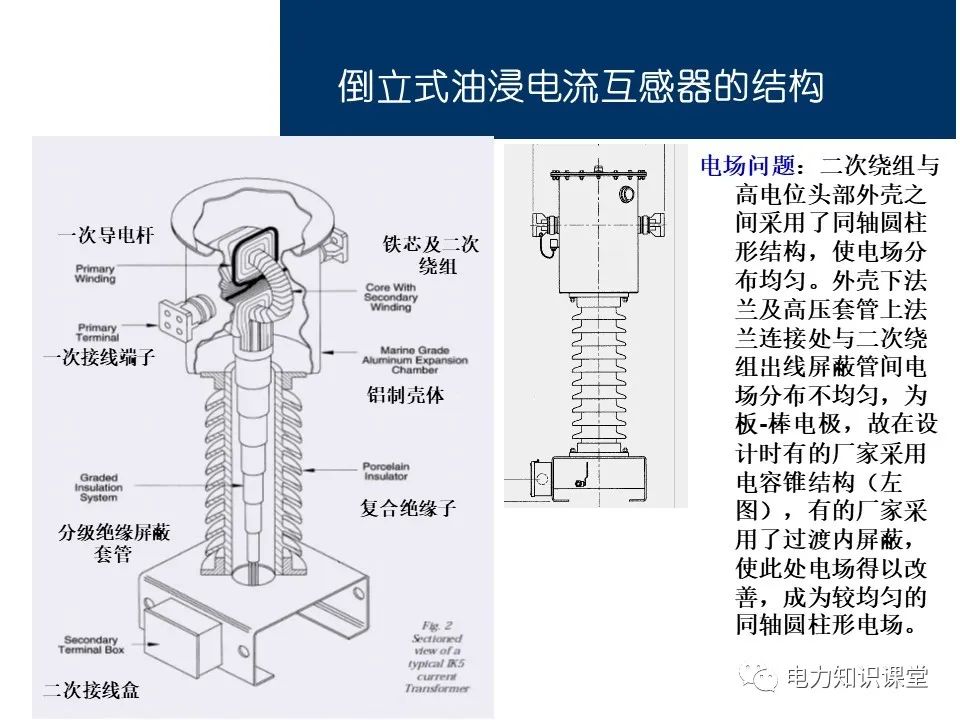

a.倒立式油纸绝缘

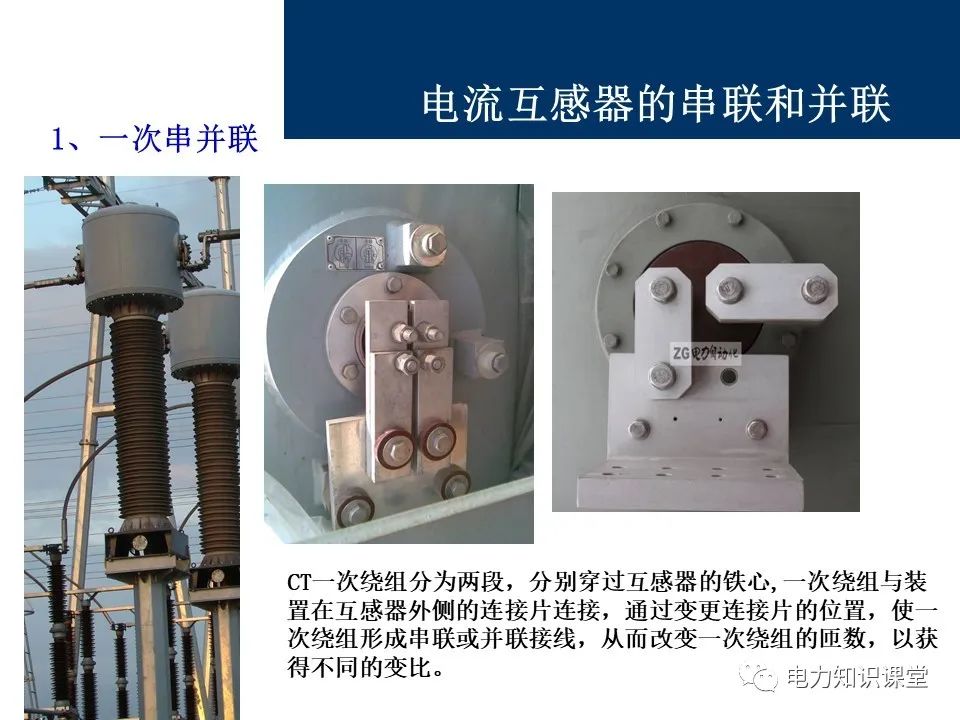

b.一次绕组为贯穿式

c.主绝缘包绕在二次绕组组件及其引线上,一次绕组不包绕绝缘,因而散热性好,温升低,抗热稳定性能好。

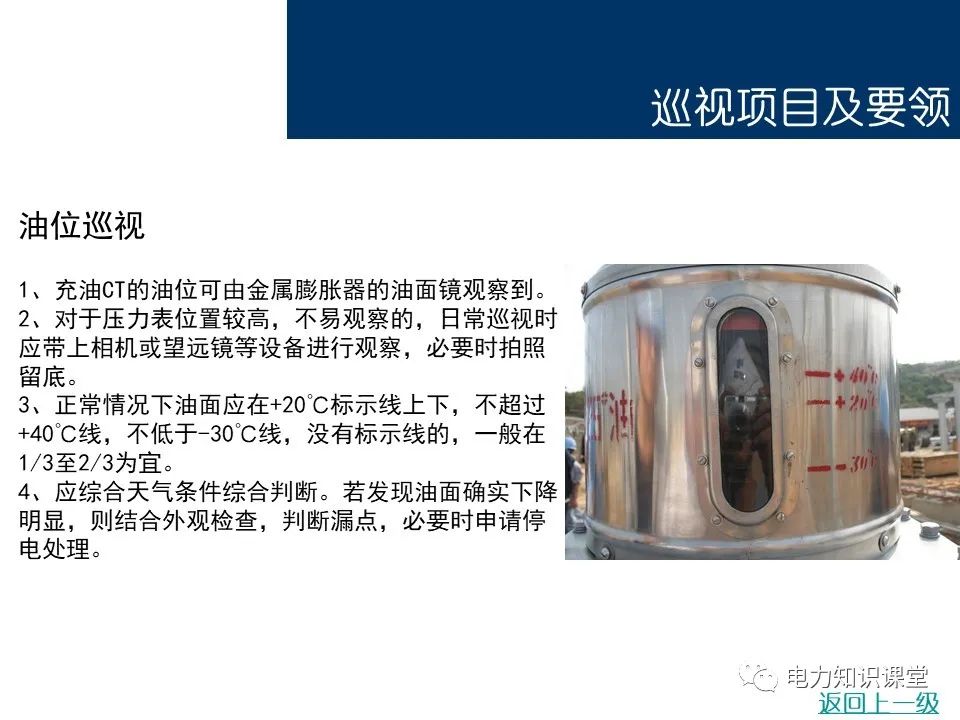

d.全密封结构,顶部装有不锈钢波纹式金属膨胀器,使CT内部与空气隔离。

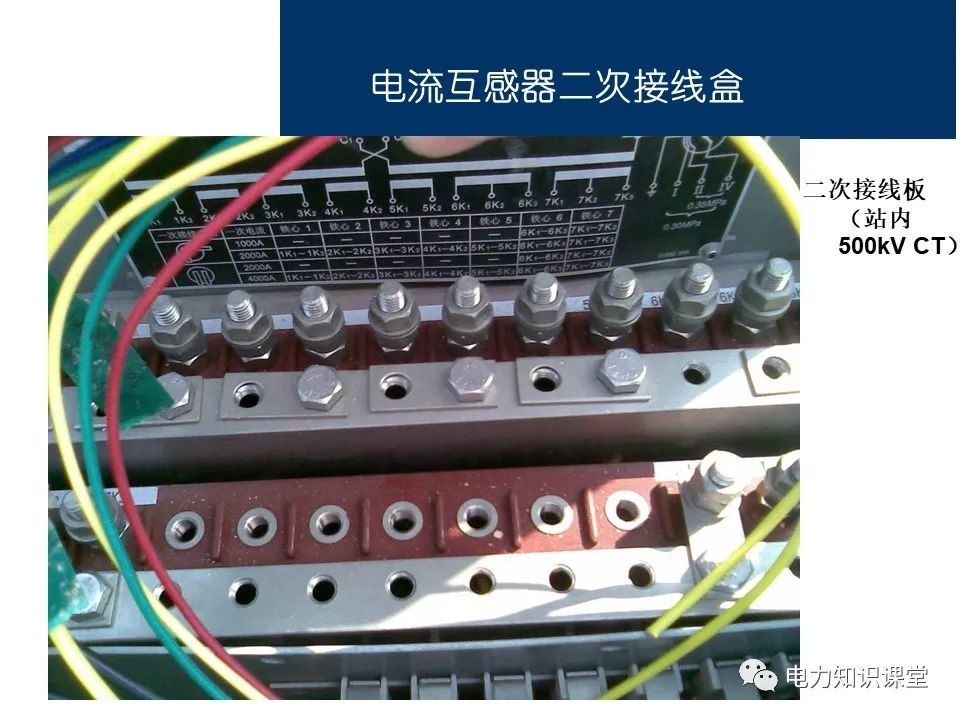

e.底座上设置有二次接线板、放油阀及接地板。

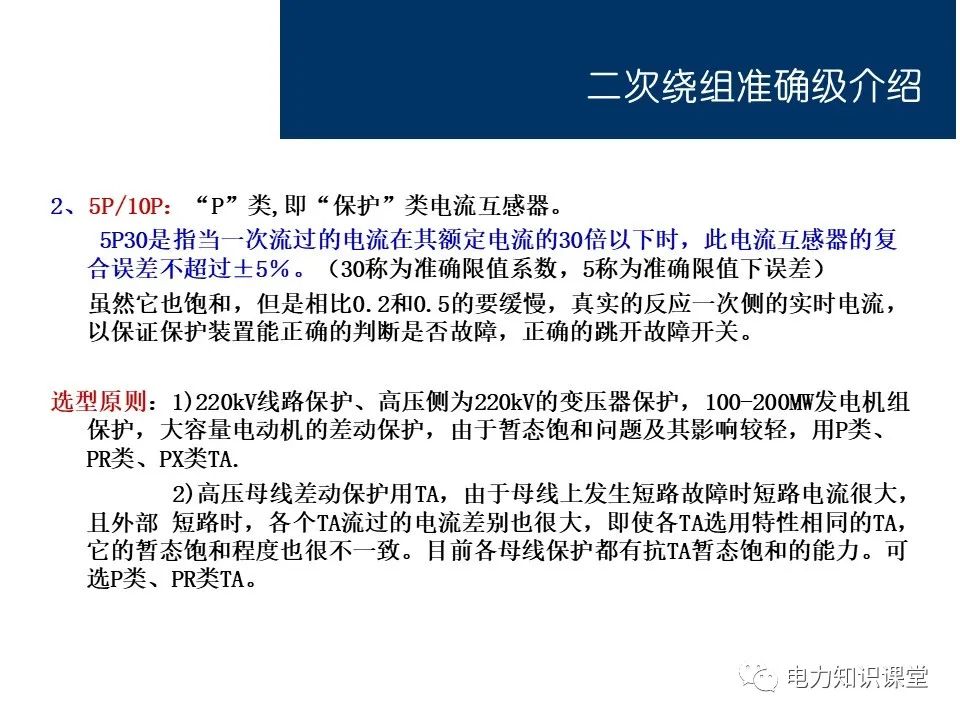

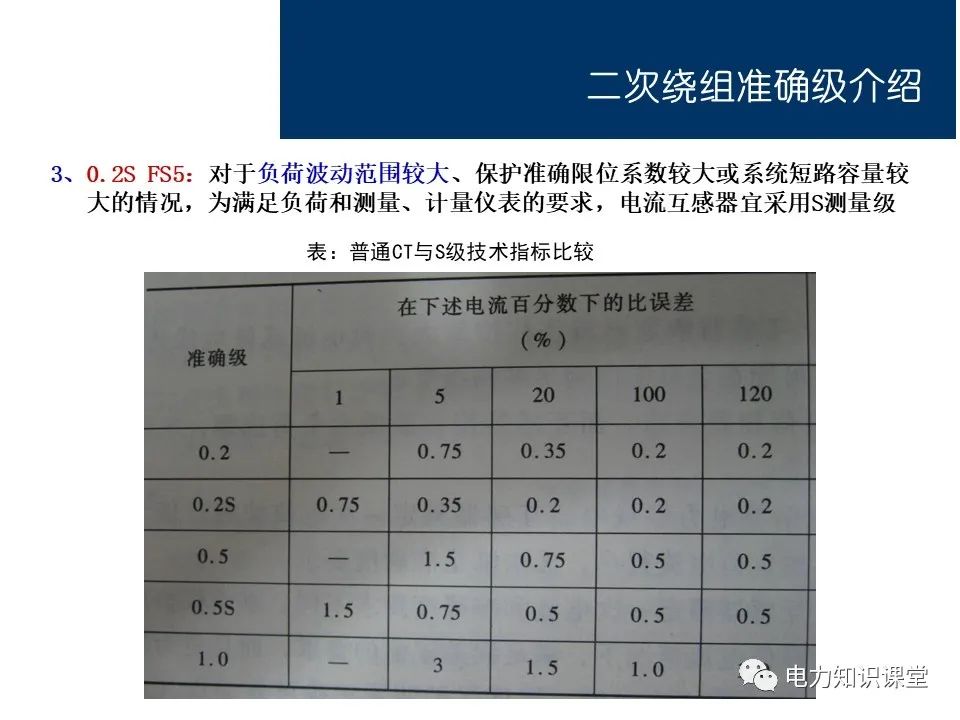

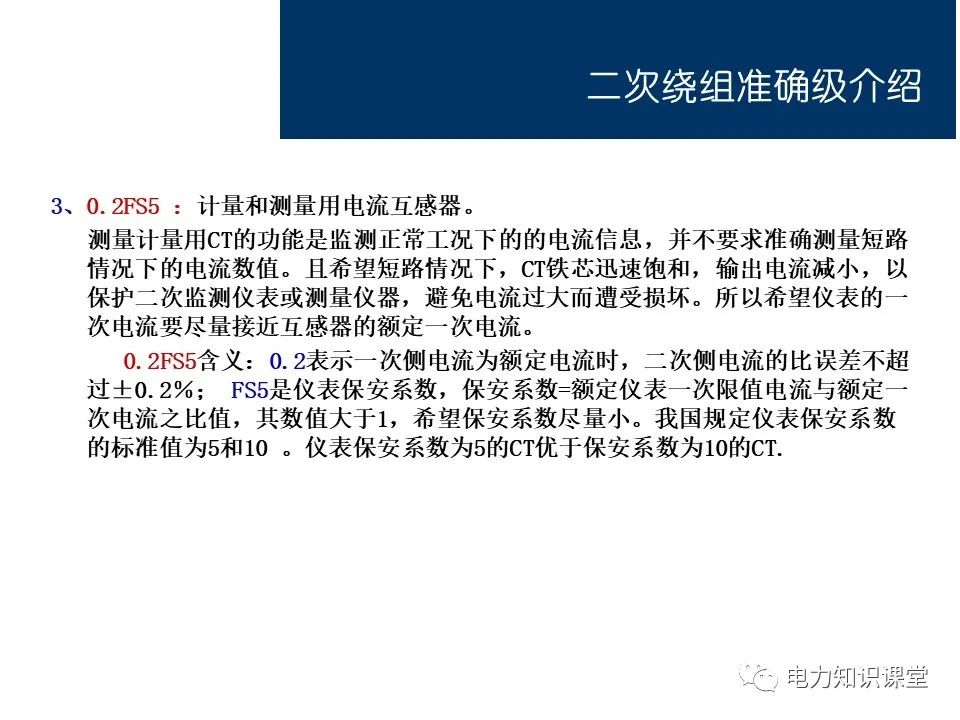

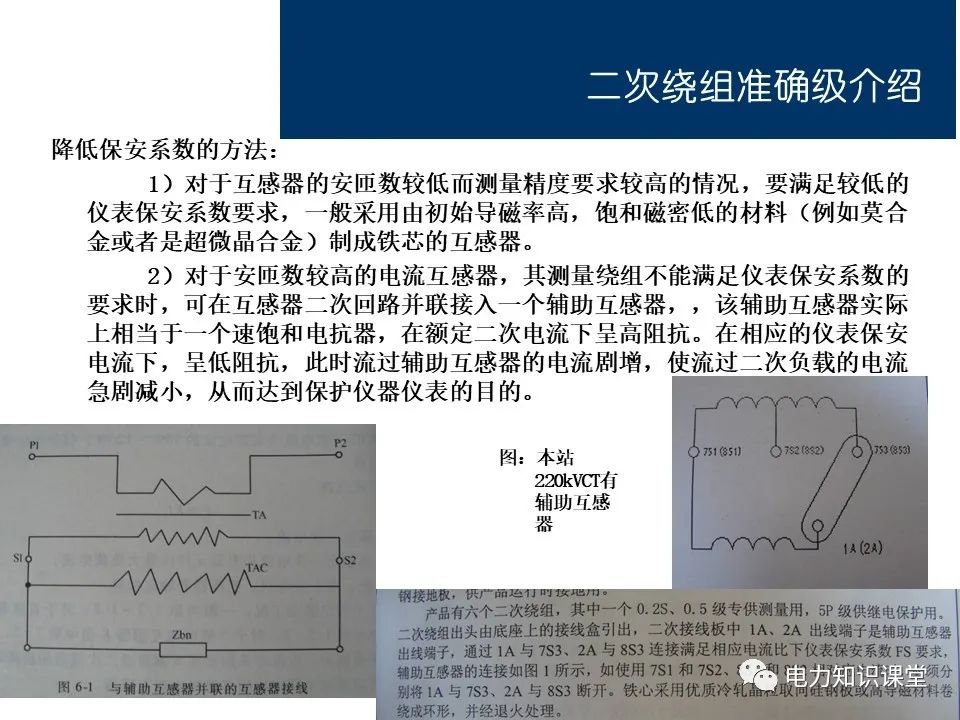

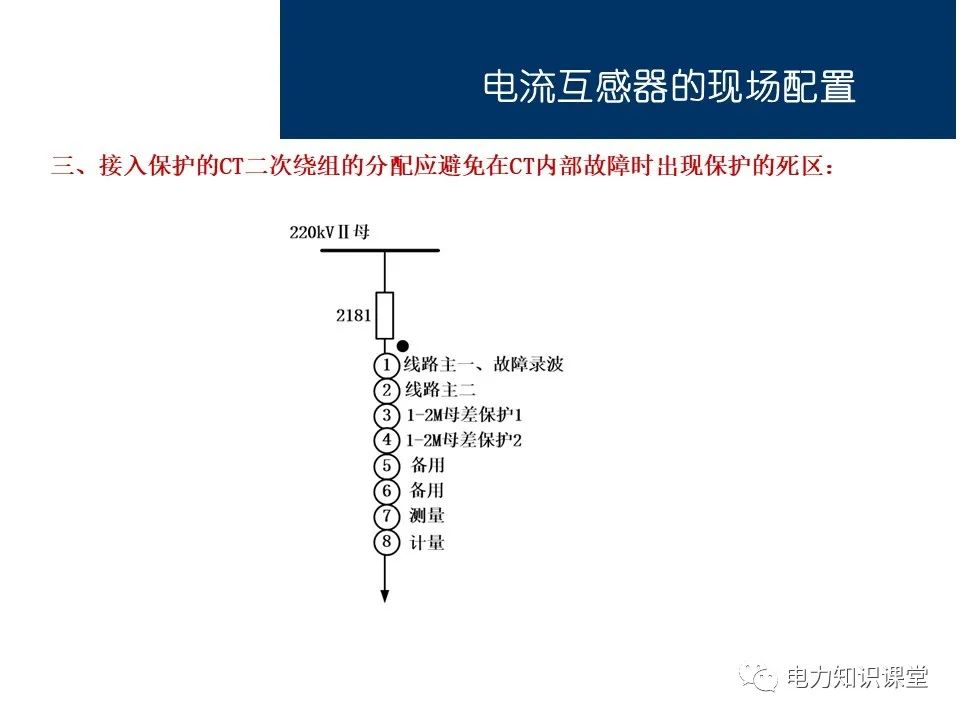

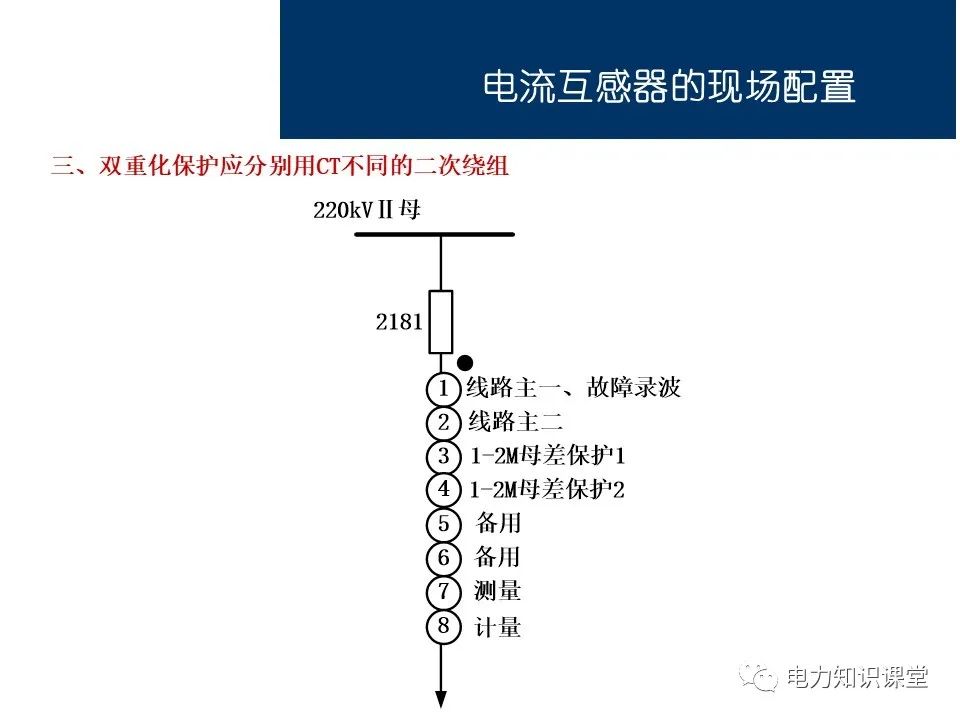

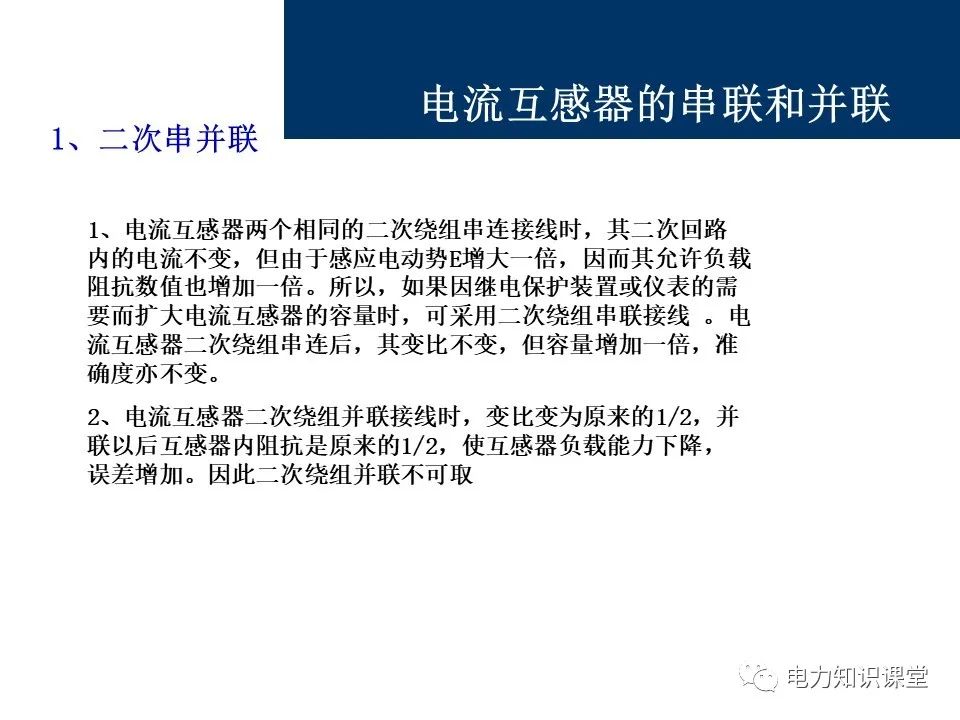

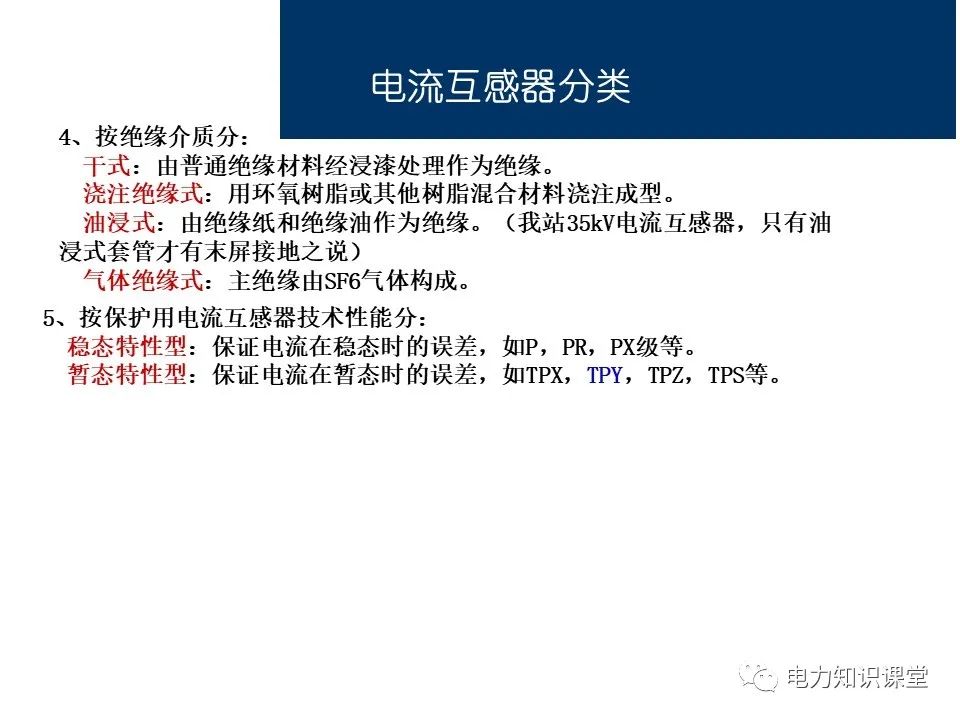

二次绕组准确级介绍

1TPYTP类是具有暂态特性的保护用电流互感器。TPY级铁芯剩磁不超过饱和磁密的10%TPY级为小气隙环形铁芯,由于存在小气隙,励磁阻抗减小,二次闭合回路时间常数TS减小,动态剩磁的衰减加快,有利于改善暂态误差。其中T代表暂态,P代表保护,Y代表气隙。

选型原则330-500kV线路保护、高压侧为330-500kV的变压器保护,和300MW及以上的发电机组保护,由于一次系统时间常数大,TA暂态饱和严重,宜用TPTA.


例如:500kV线路保护,因超高压线路保护均配置有重合闸,当重合闸合至永久故障线路时,电流互感器处于重复励磁状态,而此时系统又要求线路保护能在20-30ms内再次可靠动作,切除永久故障。这就要求电流互感器满足饱和倍数和暂态误差的要求,选用TPY时,可保证在两次主保护动作时,TA铁芯不饱和且准确传变一次电流。
