一、A1015 是什么三极管

A1015一种低成本优质 PNP 晶体管,主要设计用作音频放大器或音频放大级。晶体管的最大集电极到发射极电压为 50V,因此它可以很容易地用于在 50V 以下工作的电路中。
  • A1015 是常用的PNP 晶体管。
  • A1015 是一种小信号晶体管,用于放大低信号,也可用作开关器件
  • A1015 主要用于增强小信号时,例如电压不足,并且仅在使用毫安电流时使用。

为了获得良好的性能,建议在 40V DC 下工作的电路中使用晶体管。晶体管的最大集电极耗散为 400mW,最大直流电流增益为 400,这使得该晶体管成为小型音频放大的更好器件。此外,它也可以用作开关,它可以处理 150mA 的负载。

A1015实物图

二、A1015三极管引脚图和参数

A1015三极管引脚图

三、A1015 参数详解

  • 晶体管的类型:PNP
  • 采用 TO-92 封装
  • 功耗:0.4W
  • 频率:小于 1dB
  • 最大电压为(Vceo):50v
  • 最大电流(Ic):150mA
  • 外壳材料:模压塑料
  • 集电极的耗散:400mW

A1015 参图(来源于采芯网)

  • DC增益:400
  • CE & CB的击穿电压为:50v DC
  • EB的饱和电压:1.1v DC
  • CE的饱和电压:0.3v DC
  • VEB:1.45Vdc
  • 工作和储存温度范围:从 -55℃ 到 +150℃
  • VCE :-50 V
  • VCB :-50 V
  • VEB :-5 V
  • 集电极电流 (CC) :0.15 A
  • 过渡频率:80 MHz
  • 噪声系数:1 dB

A1015 参数详解(来源于采芯网)

四、A1015和什么管能通用?

A1015 的等效型号是:SA495、2SA564A、2SA675、2SA561、NTE290A、2SA850、BC257、BC307、BC557、2SA999、2SA705、BC558、2SA781、BC559、BC212、2SA573、2N3494、KTA1015和KT301 A1015 的 SMD 型号是:LT1-BA 、 2SA1015 、 SOT23 SMD A1015 的补充型号是:2SC2383 在 A1015 晶体管的等效和替代过程中,我们需要交叉验证电气值,因为此列表中的某些晶体管具有更高的电压和电流值。下表中的晶体管用于将每个相似的晶体管与 A1015 进行比较,即 A1015 vs C1815 和 A733 vs BC212。表中比较了各晶体管的电气特性,便于更换。

A1015 vs C1815 和 A733 vs BC212图

五、A1015 引脚图及功能

A1015 PNP 晶体管中,“N”层表示基极端子,而两个“P”端子表示发射极和集电极端子。与发射极端子相比,基极端子总是负的,因为它是 BJT。因此,可以通过主要和次要电荷载流子(如空穴和电子)进行传导,在 PNP 晶体管中,大多数电荷载流子通常是空穴。 一旦在基极端子提供负电压,A1015 就可以被偏置,电流将从发射极端子流向集电极 A1015 晶体管工作原理类似于电流控制装置,因为基极端的小电流用于控制其余两个端子的大电流。在 A1015 晶体管中,“P”端子显示在发射极端子施加的极性,如正极 (+),而“N”层显示在基极端子施加的极性,如负极 (-)。当晶体管的基极端子为负时,与发射极端子相比,只有电流会在那里流动。此外,这种晶体管根据直流增益分为 4 组,如 O、Y、G 和 L。这些组的直流增益是;O-140、Y-240、G-400 和 L-700。一般来说,放大倍数可以主要根据功率来确定,用下面的公式来计算电流增益。增益 (hfe) = IC/IB在上述等式中,集电极电流为“IC”,基极电流为电路的“IB”。 A1015 主要用于音频放大目的,因此它可以用作大多数音频设备(如门铃、mp3 播放器、收音机等)的输出端的小型音频放大器,以驱动扬声器。 A1015用作开关时,可以驱动电子电路中的继电器LED大功率晶体管IC 和其他组件。

六、A1015三极管用途

1、A1015晶体管放大器

下图显示了使用 A1015 和 C1815晶体管的晶体管放大器电路。下图是一种推挽式AB类放大电路,电路由两个作为放大元件的晶体管和两个跨基极的二极管组成,目的相反。 当音频信号到达电路时,输入电容用于旁路,然后在信号到达两个晶体管后,考虑到音频信号的性质,A1015 和 C1815 的推挽操作使信号放大很多。

A1015晶体管放大器

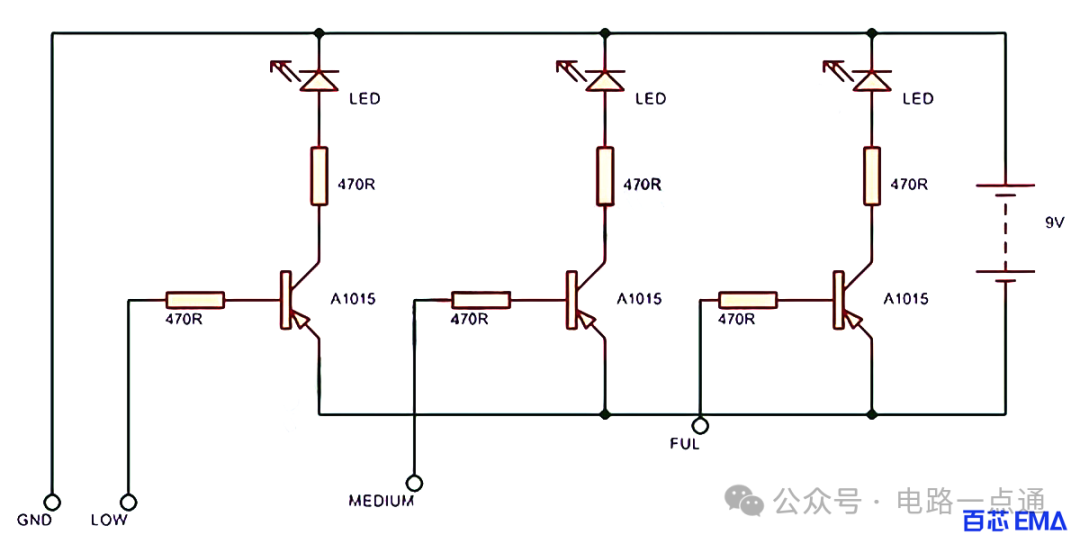

2、水位指示电路

下图水位指示器电路基于 3 个 A1015 PNP 晶体管开关当电极探针通过水向其基极提供电流时,每个晶体管都会打开以驱动相应的 LED。每当油箱装满时,都会收到特定级别的警报。在这里,创建了 3 个级别(低、中和满),你可以创建更多级别的指示。下图为水位指示电路元器件清单

电路元器件清单 水位指示电路的工作原理围绕着在开关配置中使用 A1015 PNP 晶体管。每个晶体管的基极连接到铝线或铜线,端部绝缘被去除,充当探针。当水上升时,每个晶体管的基极通过水和相应的探头与 9V 直流电连接,这反过来又使晶体管导通以发光 LED 并指示水位。根据深度将探头按顺序安装在 PVC 管上,然后将它们浸入水箱中。水位指示电路图

3、LED 闪光灯电路

下图为使用 2SA1015 的 LED 闪光灯电路。电容 C1 和 R1 用作频率发生器,Q1 晶体管用作 Q2 的开关,Q2 用于增加电流。 从电容 C1 到 R2 和 LED,Q1 将工作,直到 C1 两端的电压降增加,结果,Q2 开始导通,电流流过 LED 并打开。当 C1 通过 R1 放电一段时间后,当 C1 放电出来时, Q1 的基极端就没有压力偏置了。因此,Q1 停止工作,Q2 也停止工作。因此,LED 关闭,C1 将再次启动,并继续此循环。而且,LED 的开启和关闭就像一个闪光灯LED 闪光灯电路

4、A1015三极管其他用途

  • 驱动级放大器动作
  • PNP 的切换
  • 自动对焦放大器
  • 可以使用达林顿对
  • 电压和功率的放大
  • 一旦 A1015 晶体管与 NPN 类型集成在一起,就会形成理想的键合,电流开始从 PNP 和 NPN 等晶体管的两个面上流动。
