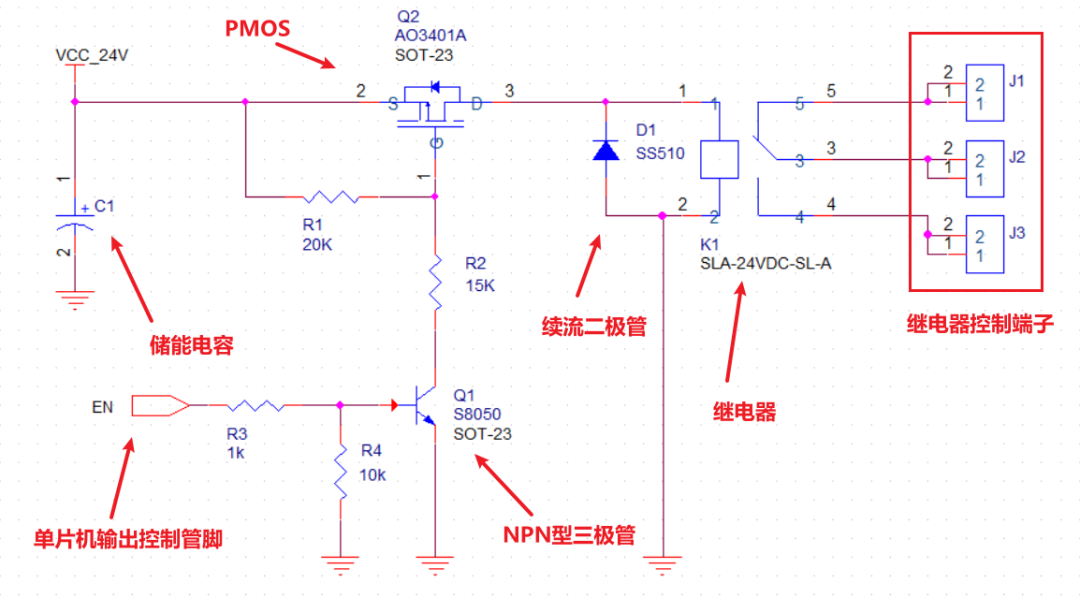

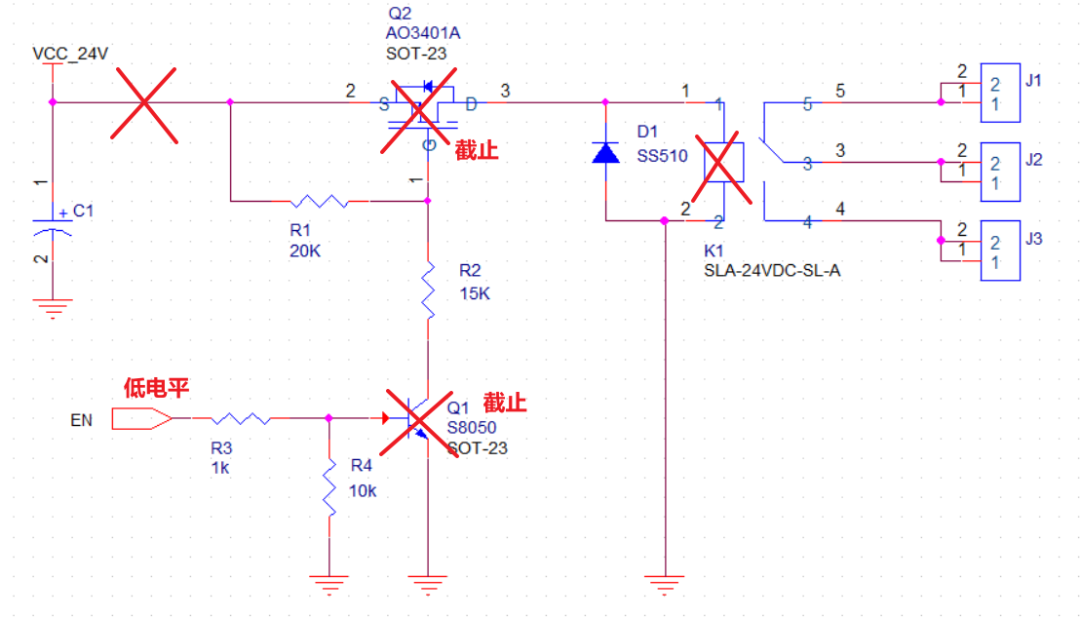

当EN为低电平时，三极管Q1截止，从而Vgs≈0V，PMOS管Q2截止，继电器不通电弹开。

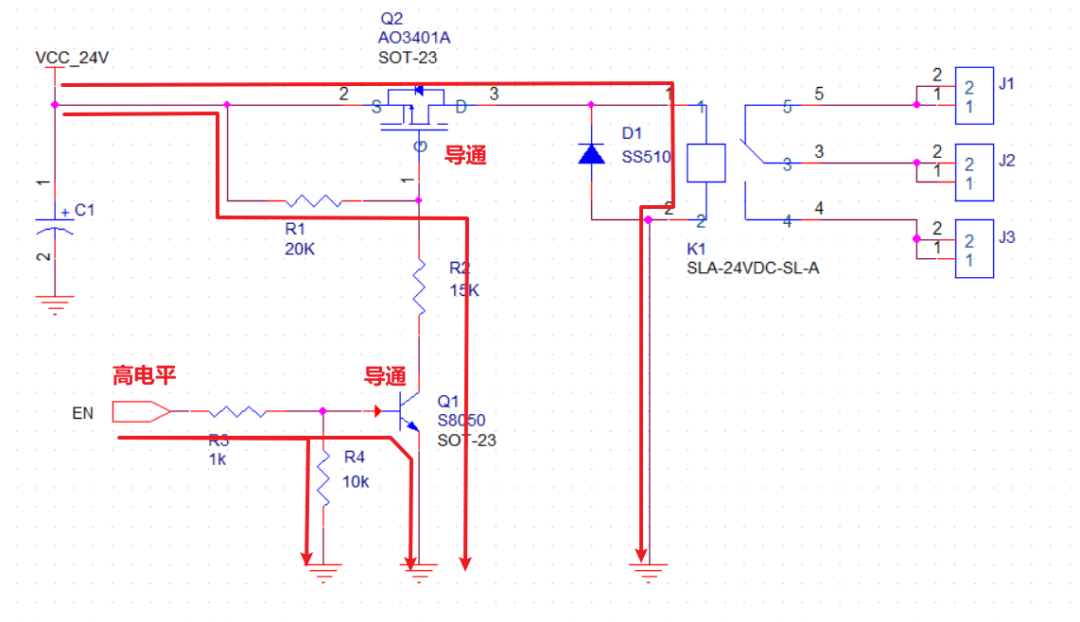

当EN为高电平时，三极管Q1导通饱和，Vce≈0.2V，从而Vg≈（24-0.2）*20/35 = 10.4V，那么Vgs ≈ 10.4-24 ≈-13.6V，达到PMOS管Q2的导通电压（万代AO3401的最大导通值为-1.3V），从而Q2导通，继电器通电吸合。电流路径如下图所示：

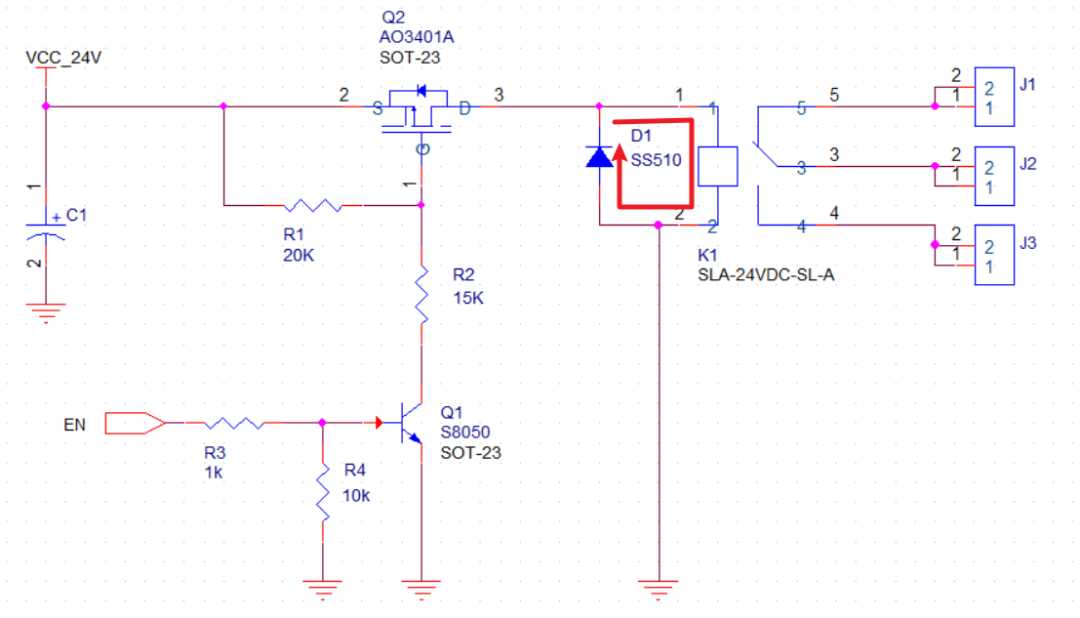

继电器从通电状态到断电状态，会有续流二极管D1为继电器作续流。防止继电器产生的反向电压击穿Q2与Q1。续流路径如下图所示：

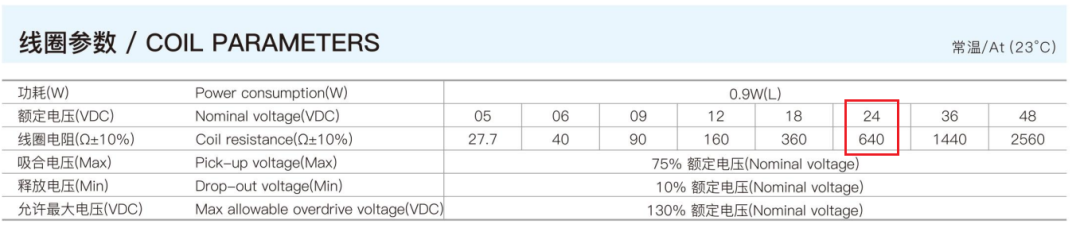

从继电器的规格书如下，可以看到电路符合继电器的设计要求：

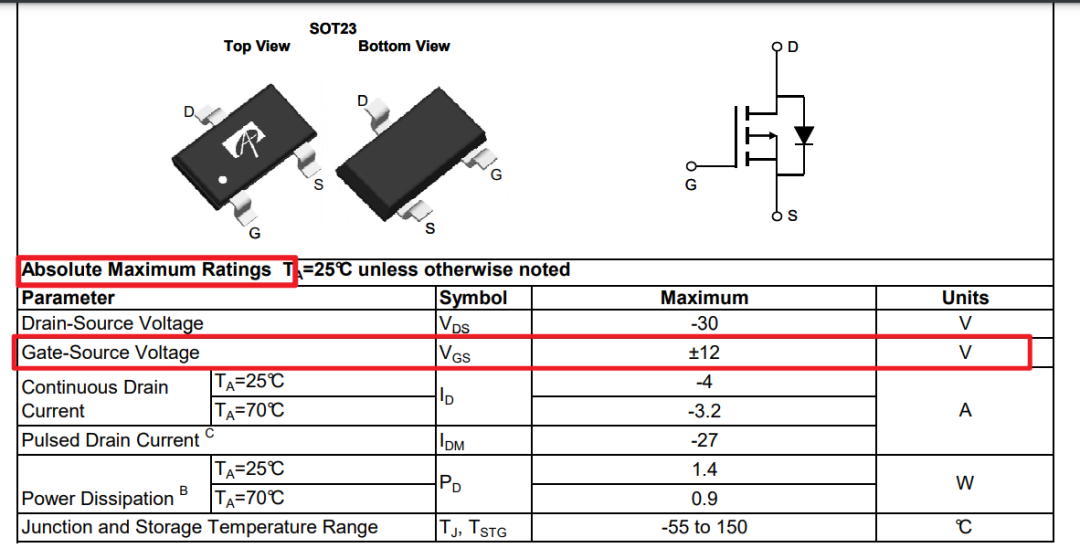

那么这个电路有没有设计不合理的地方？没错，就是一个比较容易忽略的参数，那就是MOS管的Vgs，打开MOS管AO3401的数据手册（以万代的手册为例），可以看到AO3401的VGS的最大电压为±12V。那么由刚刚的分析可知，Vgs稳态电压大概在-13.6V左右，而这个电压值大于了AO3401的Vgs最大值，这是很危险的：

所以最终的讨论结果为：将R1与R2的阻值互换，并且可以再适当减小R1的阻值，降低Vgs（这款继电器电流不是很大），以防电源有一些过压波动的情况会导致Vgs大于绝对最大值导致MOS管击穿损坏。

总结：设计电路时要格外注意Vgs是否存在过压，以防电路出现异常，过压情况MOS很容易击穿。

那么你知道高端控制继电器和低端控制继电器各有什么优缺点吗？这个电路是否还存在设计不合理之处呢？欢迎评论区讨论。
