BUCK电路的性能优化技巧和建议
ARM与嵌入式 2024-05-30

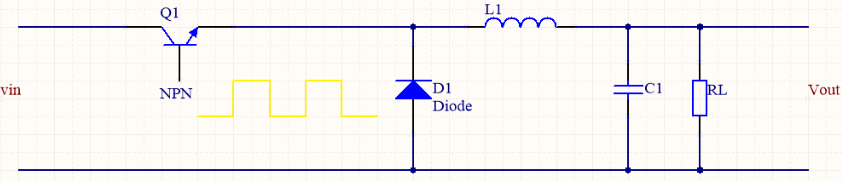

Buck电路原理图
 Buck电路,又称降压电路,其基本特征是DC-DC转换电路,输出电压低于输入电压。输入电流为脉动的,输出电流为连续的。

Q1为三极管开关,PWM波控制。
Buck电路工作原理

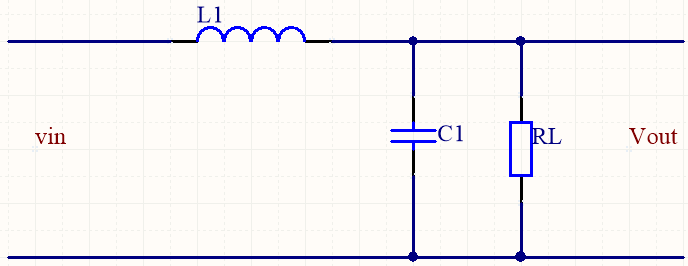

当PWM波为高电平时,Q1导通,储能电感L1被充磁,流经电感的电流线性增加,同时给电容C1充电,给负载R1提供能量。等效电路如图

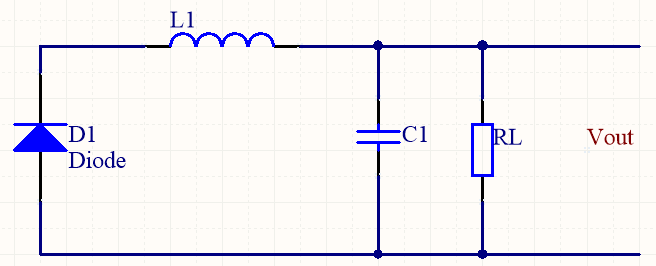

当PWM波为低电平时,Q1关闭,储能电感L1通过续流二极管放电,电感电流线性减少,输出电压靠输出滤波电容C1放电以及减小的电感电流维持,等效电路如图。

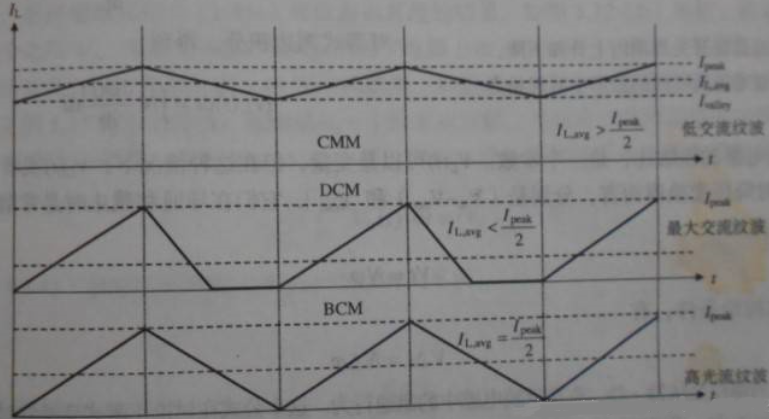

CCM及DCM定义

CCM (Continuous Conduction Mode),连续导通模式:在一个开关周期内,电感电流从不会到0。或者说电感从不“复位”,意味着在开关周期内电感磁通从不回到0,功率管闭合时,线圈中还有电流流过。

DCM,(Discontinuous Conduction Mode),断续导通模式:在开关周期内,电感电流总会到0,意味着电感被适当地“复位”,即功率开关闭合时,电感电流为零。

BCM(Boundary Conduction Mode),临界导通模式:控制器监控电感电流,一旦检测到电流等于0,功率开关立即闭合。控制器总是等电感电流“复位”来激活开关。如果电感值电流高,而截至斜坡相当平,则开关周期延长,因此,BCM变化器是可变频率系统。

电流斜坡的中点幅值等于直流输出电流Io的平均值,峰值电流Ip与谷值电流Iv之差为纹波电流。
