三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。1 三颠倒，找基极 我们知道，三极管内部有两个PN结，三极管是PNP型还是NPN型的区别就是两个PN结的连接方式不同。

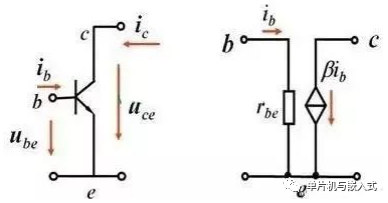

图1：三极管及等效电路

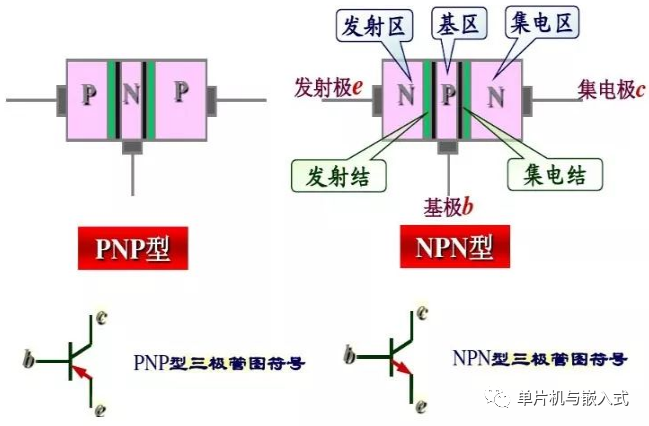

图2：NPN型和PNP型三极管结构
三极管的发射极箭头方向一定是电流方向对吗？
三极管的发射极箭头方向一定是电流方向，这是错误的。这应该是书本没有告诉我们的知识。
三极管B,C,E极之间的有没有电流以及电流的方向取决于B,E极，C,Ｅ极之间的电压偏置。
根据偏置电压的方向和大小，一般三极管有三种工作状态：截止状态，放大状态以及饱和导通状态。
截止状态下，B,E极之间，C,E极之间都没有电流流过。
放大状态或者饱和导通状态下，如果是NPN型的三极管，电流从B极以及C极流向E极，如果是PNP型的三极管，电流从E极流向B极以及C极。不管是NPN不容小觑是PNP，E极电流的方向和三极管电气符号所标的箭头方向是一致的。
2 PN结，定管型 找出这只三极管的基极引脚之后，就可以根据基极与另外两个电极之间PN结的方向来确定该只三极管是PNP型还是NPN型。 将万用表的黑表笔连接到该只三极管的基极，红表笔连接到另外两个电极中的任何一个，如果表头指针偏转角度很大，则说明这只三极管是NPN型三极管，如果表头指针偏转角度很小，说明这只三极管为PNP型三极管。3 顺箭头，偏转大 从上面两个步骤我们已经找出了这只三极管的基极，以及这只三极管是那种类型的三极管，接下来就要判断哪个引脚是集电极，哪个引脚是发射极了。 这时我们可以用测试穿透电流的方法来确定集电极和发射极。 1、对于NPN型三极管，用万用表的黑表笔、红表笔颠倒测量两个电极之间的正、反向电阻，虽然两次测量中万用表偏转角度都很小，但仔细观察，总能判别出哪一次的偏转稍大，哪一次的偏转稍小，偏转角度稍大的电流流向是：黑表笔-集电极-基极-发射极-红表笔，电流流向正好与三极管电路符号中的箭头方向一致（这就是我们这一步骤的口诀“顺箭头”）。由此可以判断，此时黑表笔接的是集电极，红表笔接的是发射极（图3）。 2、对于PNP型三极管，道理类似。

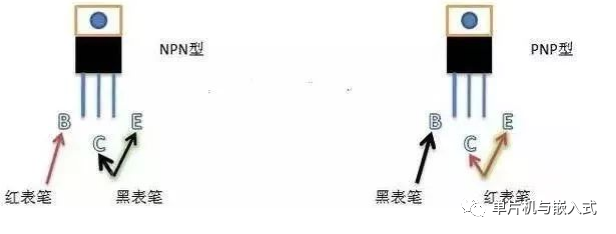

图3：测试穿透电流的⽅法来确定集电极和发射极
4 测不准，动嘴巴 如果在“顺箭头，偏转大”的测量过程中，由于颠倒前后两次测量指针偏转角度都很小，实在难以区分，就要“动嘴巴”了，具体方法是，在“顺箭头，偏转大”的判别方法的两次测量中，用两只手分别捏住两表笔与管脚的结合部位，用嘴巴含住基极，仍用“顺箭头，偏转大”的判别方法即可区分出来集电极和发射极，其中原理是由于人体起到直流偏置电阻的作用，湿测量效果更加明显。
