启动电容的原理是什么?
网络整理 2021-04-08

作为电工,肯定都知道三相交流电机和单相交流电机的区别,稍微留意就会发现,单相交流电机比三相交流电机多一个装备,那就是启动电容,常见的就是各种家电,有电机的家用电器启动电容几乎必备。

启动电容的原理是什么?

单相电机流过的单相电流不能产生旋转磁场,需要采取电容用来分相,目的是使两个绕组中的电流产生近于90゜的相位差,以产生旋转磁场。

电容感应式电机有两个绕组,即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串连了一个容量较大的电容器,当运行绕组和启动绕组通过单相交流电时,由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角,先到达值。

在时间和空间上形成两个相同的脉冲磁场,使定子与转子之 间的气隙中产生了一个旋转磁场,在旋转磁场的作用下,电机转子中产生感应电流,电流与旋转磁场相互作用产生电磁场转矩,使电机旋转起来。

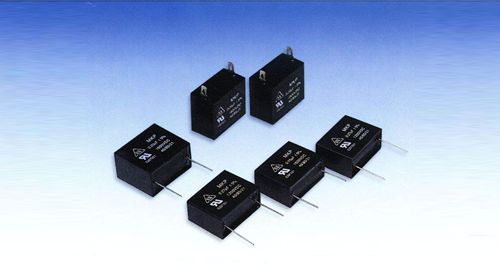

启动电容的原理是什么

启动电容的原理

因为单相电源不同于三相电源,在电动机中会产生三相旋转磁场,

单相电动机电容启动原理是利用电容器在电路中电流超前90度的原理,使其启动绕组中产生一个超前主绕组90度的磁场,这样在电动机中会有一个互为90度夹角的交替磁场,说白了,是利用电容器的移相原理把单相电源变成互为90度的两相电源,在电动机中产生一个互为90度的旋转磁场,有旋转磁场,电动机才可以转动。

个人理解,启动电容就是在电机启动时给电机一个推力,让电动机能由动起来变为转起来,没有他,单相交流电机在启动时,就在原点抖动而不是转动,启动电容是两相交流电机的“先行角”,没有他,磁场就无法在转子上发力,旋转当然也就无从谈起了,从这方面讲就容易理解了。

在遇到一些“嗡嗡”作响却不转动的两相交流电机时,也就会很自然的想到检查启动电容是否损坏了。

但这启动电容也是分大小的,不是随便装一个电容就可以让电机运转的,太大,电机在运转速度太快,会发热,长时间运行容易烧坏电机;太小,又无法给转子足够的力,推力太弱,电动机无法启动,所以更换启动电容时,一定不要擅自变换原配电容大小。
