详解高压分压器的原理及使用
网络整理 2021-04-07

高压分压器是现场测量用的专用仪器仪表,既可测量直流高压,又可测量交流高压的,整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构,在完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好、性能稳定 。

本文主要介绍高压分压器工作原理,首先介绍了高压分压器的特征,其次介绍了高压分压器的技术指标及参数,后阐述了高压分压器的使用方法及注意事项,具体的跟随小编一起来了解一下。

高压分压器产品特征

1、精度高

采用精密高压薄膜电容和精密高压玻璃釉电阻,输入阻抗高,降低了测试电流,功耗小,提高了仪器的测量精度和稳定性;信号处理部分,采用高性能OP进行信号放大,运用双积分式 AD采样技术,四位半液晶显示,分辨力达到0.001kV,是高压静电电压表的更新换代产品。

2、抗干扰性能好

采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽,有效地改善了均压球周围的电场分布,防止出现尖端放电,提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽,高压分压器和低压显示表采用高品质同轴电缆连接,减少高压对示值的影响,从而实现高稳定度,高线性度。

3、安全可靠

本仪器是由高压分压器和低压显示仪表构成,高压分压器采用美国杜邦填充材料,特种工艺灌封,结构 更小,重量更轻,内部局部放电量降到低,可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表 采用同轴电缆连接,高低压部分距离较远,工作安全可靠。

4、操作简单

采用拨码开关切换高低压、交直流,方便快捷。四位半液晶直接显示测量结果,简单直观。为现场的检测工作带来极大的便利。

5、携带方便

采用便携式结构,整机用铝合金包装箱作机壳,可方便地拆装。体积小、重量轻,便于携带,使用十分方便。

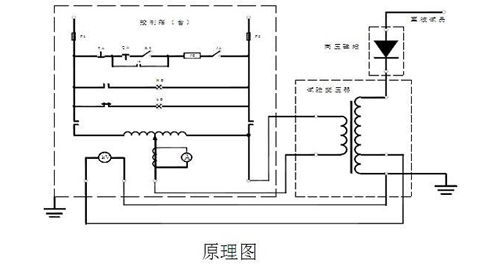

高压分压器工作原理

产品输入电压为200V或400V接入配套的控制箱( 台),经自耦调压器调节输入电压至试验变压器初级绕组(低压),利用电磁感应原理,在次级绕组(高压)按其与初级绕组匝数之比可获得同等倍数

的输出高压,从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时,只要把高压硅堆旋装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。

高压分压器工作原理详解

高压分压器技术指标

1、符合标准: DL/T 846.1-2004

2、电压等级: AC: 200kV;DC: 200kV

3、测量准确度: AC: 士1.5% ;DC: 士1.0%

4、工作环境: 温度:-5C-40C湿度:乏85%

5、输入阻抗:800MS2

6、输出阻抗: 0.8M2

7、高低压分压比: 1000: 1

高压分压器技术参数

高压分压器工作原理详解

高压分压器使用方法

1、打开铝合金箱,取出分压器筒、均压球、专用数字测量仪表及专用电缆线。

2、将有底座的分器筒安全可靠放置,依次装上第二节分压器筒及均压球(见图1)。

3、在分压器底座“地线”接线柱上牢固地接上地线。

4、将被测高压引线与分压器顶端均压球牢固连接。

5、将专用电缆线的一端插入分压器的输出孔中,直流高压分压器另一端插入测量仪表的电压测量孔中,注意插紧接牢。

6、根据所需测量的高压,选择测量仪表所掷位置。

7、加载高压并记录数据。

8、降压一段时间后,直到测量仪表显示为零时,主可拆除实验线路。

高压分压器操作注意事项

1. 本设备使用时周围不得有任何杂物,以免影响测量精度。

2. 严格注意保持操作距离,确保操作安全。

3. 检查各部位连接可靠,特别是地线的牢固连接。

4. 测量完毕后直至仪表显示为零方可进入现场。

5. 直流高压测量完毕后,仪器必须放电。

6. 严禁超压使用,并注意表面的清洁。

7. 轻拿轻放,切不可碰撞、挤压等。
