判定电路中整流二极管的正负极
网络整理 2021-10-22

整流二极管正负极判断

用数字式万用表去测整流二极管时,用万用表量电阻档(一般用X100或X1K)的红黑两表笔分别接二极管两极,会出现一次阻值很小,而反过来阻值很大近似不通。在阻值很小的情况下,红表笔接的是正极。

判定电路中整流二极管的正负极:

1. 二极管特点是正向导通,反向截止。发光二极管两端各接上电池正负极,

亮说明接电池正极的为发光二极管正极,不亮则接电池正极的为发光二极管负极。

2.直流电路中电流方向是从高电位点流向低电位点。简单说就是从电池的正极经过电路流向电池负极。

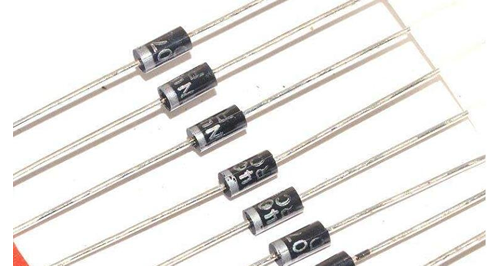

整流二极管正负极判断

整流二极管正负极判断口诀

二极管有两个极,一个阳极一阴极。

分辨极性较简单,首先可看图表记。

三角一端极为阴,短杠一端为阳极。

没有图表看外形,较圆一端为阳极。

较大规格带螺丝,螺丝一端为阳极。

若不放心用表量,万用电表准备齐。

乘以一百电阻档,两笔分别接电极。

正反两次比阻值,一大一小记仔细。

阻值小时看表笔,红阳黑阴定电极。

整流二极管代换原则

电源有低频也有高频,对于串联型稳压电源,这是一种当输入或输出变化时,通过连续性调整功率管压降来获得稳定的输出电压的一种电源,这种调整管工作时候处于线性放大状态,这种电路对于整流二极管反向恢复时间要求不是很高,因此这种电源整流二极管只要满足整流电流。反向工作电压以及反向工作电流等基本要求就可以了,例如我们经常使用的1N400X系列二极管等。

但是对于开关型稳压电源,它是通过调整功率管的导通或者截止来获得稳定的输出电压,这货在那个调整管工作于饱和导通状态,它的整流电路对于使用的整流二极管工作频率相对较高,另外反向恢复时间也要求较短,这时候需要选择快恢复二极管,甚至肖特基二极管。

因此,总结一下,对于整流二极管代换可以考虑几个原则:

①平均整流电流大的整流二极管可以代替整流电流小的二极管代替,反过来就不行;②反向工作电压高的整流二极管可以代替反向电压低的整流二极管,反过来就不行;

③工作频率高的整流二极管可以代替工作频率低整流二极管,反过来就不行。

不管如何代替,基本上要遵循“宁高勿低”原则。
