瓷片电容的分类与作用
网络整理 2021-10-19

瓷片电容分类

瓷片电容分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。

按瓷介电容电介质又分:1类电介质(NP0,C0G),2类电介质(X7R,2X1)和3类电介质(Y5V,2F4)瓷介电容器。

瓷片电容作用是什么

瓷片电容的作用

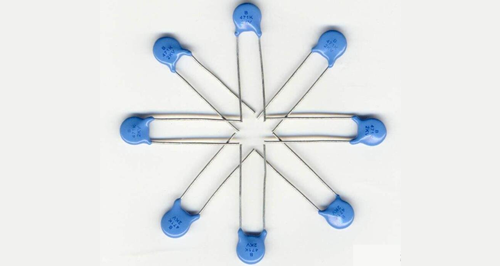

瓷片电容就是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质,并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。

具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。在大功率、高压领域使用的高压陶瓷电容器,要求具有小型、高耐压和频率特性好等特点。高压陶瓷电容器已成为大功率高压电子产品不可缺少的元件之一。高压陶瓷电容器的用途主要分为送电、配电系统的电力设备和处理脉冲能量的设备。

1.MLCC(1类)—微型化,高频化,超低损耗,低ESR,高稳定,高耐压,高绝缘,高可靠,无极性,低容值,低成本,耐高温,主要应用于高频电路中。

2.MLCC(2类)—微型化,高比容,中高压,无极性,高可靠,耐高温,低ESR,低成本,主要应用于中,低频电路中作隔直,耦合,旁路和滤波等电容器使用。

瓷片电容优点

瓷片电容容量损耗随温度频率肯高稳定性;适合于高电压极长期工作可靠性,高电流爬升速率并适用于大电流回路无感型结构。缺点就是容量比较小。
