热敏电阻的主要特点
网络整理 2021-09-26

一、什么是热敏电阻?

热敏电阻是敏感元件的一类,热敏电阻的电阻值会随着温度的变化而改变,与一般的固定电阻不同,属于可变电阻的一类,广泛应用于各种电子元器件中。不同于电阻温度计使用纯金属,在热敏电阻器中使用的材料通常是陶瓷或聚合物。正温度系数热敏电阻器在温度越高时电阻值越大,负温度系数热敏电阻器在温度越高时电阻值越低,它们同属于半导体器件。热敏电阻通常在有限的温度范围内实现较高的精度,通常是-90℃?130℃。

热敏电阻的标称阻值Rc指的是什么

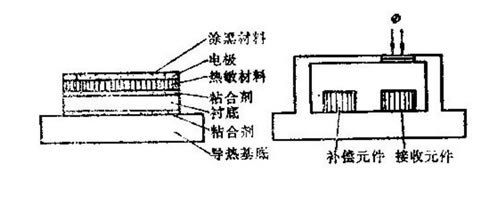

热敏电阻结构示意图

二、热敏电阻主要特点

①灵敏度较高,其电阻温度系数要比金属大10~100倍以上,能检测出10-6℃的温度变化;

②工作温度范围宽,常温器件适用于-55℃~315℃,高温器件适用温度高于315℃(目前可达到2000℃),低温器件适用于-273℃~-55℃;

③体积小,能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;

④使用方便,电阻值可在0.1~100kΩ间任意选择;

⑤易加工成复杂的形状,可大批量生产;

⑥稳定性好、过载能力强。

三、热敏电阻工作原理

热敏电阻的标称阻值Rc指的是什么

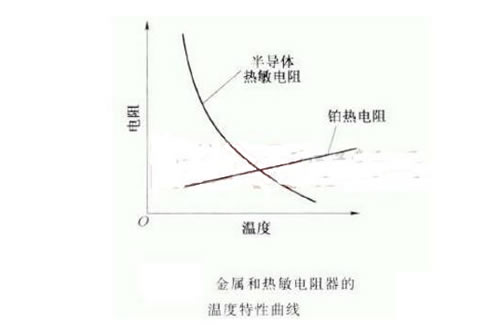

热敏电阻是一种传感器电阻,热敏电阻的电阻值,随着温度的变化而改变,与一般的固定电阻不同。金属的电阻值随植度的升高而增大,但半导体则相反,它的电阻值随温度的升高而急剧减小,并呈现非线性,如下图所示。

由图可知,在温度变化相同时,热敏电阻器的阻值变化约为铅热电阻的10倍,因此可以说,热敏电阻器对温度的变化特别敏感。半导体的这种温度特性。是因为半导体的导电方式是载流子(电子、空穴)导电。由于半导体中载流子的数目远比金属中的自由电子少得多,所以它的电阻率很大。随着温度的升高,半导体中参加导电的载流子数目就会增多,故半导体导电率就增加,它的电阻率也就降低了。

热敏电阻器正是利用半导体的电阻值随温度显著变化这一特性制成的热敏元件。它是由某些金属氧化物按不同的配方制成的。在一定的温度范围内,根据测量热敏电阻阻值的变化,便可知被测介质的温度变化。

将热敏电阻安装在电路中使用时,热敏电阻在环境温度相同时,动作时间随着电流的增加而急剧缩短;热敏电阻在环境温度相对较高时具有更短的动作时间和较小的维持电流及动作电流。当电路正常工作时,热敏电阻温度与室温相近、电阻很小,串联在电路中不会阻碍电流通过;而当电路因故障而出现过电流时,热敏电阻由于发热功率增加导致温度上升,当温度超过开关温度时,电阻瞬间会剧增,回路中的电流迅速减小到安全值。
