六种常见电阻的结构和特点
网络整理 2021-10-11

日常生活中的许多物品都有,只是有的非常大,有的很小。这里我们说的电阻是电子器件中的电阻器,只是人们常把电阻器简称为电阻。电阻几乎是任何一个电子线路中不可缺少的一中器件,顾名思义,电阻的作用是阻碍电子的作用。在电路中主要的作用是:缓冲、负载、分压分流、保护等作用。

电阻的组成

小功率电阻器通常为封装在塑料外壳中的碳膜构成,而大功率的电阻器通常为绕线电阻器,通过将大电阻率的金属丝绕在瓷心上而制成。

用电阻材料制成的、有一定结构形式、能在电路中起限制电流通过作用的二端电子元件。阻值不能改变的称为固 定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的,即通过电阻器的瞬时电流与外加瞬时电压成正比。一些特殊电阻器,如热敏电阻器、压敏电阻器和敏感元件,其电压与电流的关系是非线性的。电阻器是电子电路中应用数量多的元件,通常按功率和阻值形成不同系列,供电路设计者选用。电阻器在电路中主要用来调节和稳定电流与电压,可作为分流器和分压器,也可作电路匹配负载。根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件,又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。

作用

如果一个电阻器的电阻值接近零欧姆(例如,两个点之间的大截面导线),则该电阻器对电流没有阻碍作用,并联这种电阻器的回路被短路,电流无限大。如果一个电阻器具有无限大的或很大的电阻,则串接该电阻器的回路可看作开路,电流为零。

电阻器的组成及结构

工业中常用的电阻器介于两种极端情况之间,它具有一定的电阻,可通过一定的电流,但电流不像短路时那样大。电阻器的限流作用类似于接在两根大直径管子之间的小直径管子限制水流量的作用。电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。

欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。欧姆常简称为欧。表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ),毫欧(m Ω)

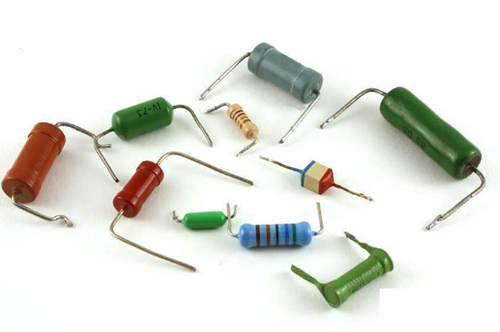

六种常见电阻的结构和特点

电子元器件——碳膜电阻

气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。碳膜电阻成本较低,性能一般。

电子元器件--金属膜电阻

在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比,体积小、噪声低、稳定性好,但成本较高。

电子元器件--碳质电阻

把碳黑、树脂、粘土等混合物压制后经过热处理制成。在电阻上用色环表示它的阻值。这种电阻成本低,阻值范围宽,但性能差,很小采用。

电子元器件--线绕电阻

用康铜或者镍铬合金电阻丝,在陶瓷骨架上绕制成。这种电阻分固定和可变两种。它的特点是工作稳定,耐热性能好,误差范围小,适用于大功率的场合,额定功率一般在1瓦以上。

电子元器件--碳膜电位器

它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。碳膜电位器有大型、小型、微型几种,有的和开关一起组成带开关电位器。

还有一种直滑式碳膜电位器,它是靠滑动杆在碳膜上滑动来改变阻值的。这种电位器调节方便。

电子元器件--线绕电位器

用电阻丝在环状骨架上绕制成。它的特点是阻值范围小,功率较大。
