总结继电器故障检查及处理方法
昌晖 2023-01-18

继电器在自动化控制和电气控制中广泛使用,继电器不动作、不释放、触点闭合状态不佳、触点磨损过快或火花过大是常见故障,总结了这些继电器故障检查及处理的方法供大家参考。

1、继电器不动作和不释放

常见原因有:电路部件引发的,如线圈断路、线圈损坏或烧毁、电源电压过低、接线松动,用万用表测量电压和电阻大多能发现,对症处理即可。机械部件引发的,如继电器的可动部件被卡住或锈蚀,通过观察找出卡住的部位并加以调整,锈蚀部件可清洗除锈,重新调整或更换继电器。

继电器不释放故障虽然不常出现,但如果出现其后果就很严重,因为该断电时不断电,该动作时不动作,就会出事故。常见的原因有:弹簧反力太小、可动部件被卡住、触点被熔焊等,最可靠的方法就是更换继电器。


2、继电器触点闭合状态不佳

①继电器线圈的工作电压过低,检查供电或控制线的电压,不能低于额定电压的85%.若电源正常,应检查控制回路的接点或接线端的接触电阻是否过大,对症进行处理。

②触点接触不良,通常是触点烧坏或氧化,触点弹簧或释放弹簧压力过大,可调整弹簧压力或更换弹簧。触点在闭合过程中出现抖动,检查触点接触压力是否过小,可调整触点弹簧或更换弹簧。


以上两种故障极易使触点被电火花或电弧烧坏,如果触点烧损严重,应及时更换,还可采用RC消火花电路来解决。


3、继电器触点磨损过快或火花过大

继电器动作频繁,触点的压力又比较小,常出现触点磨损过快的问题。感性负载电路中,触点断开时电感的储能引起电弧和火花,可采用RC消火花的方法来解决。一般用于直流继电器,因为交流电路中电流自然过零,分断电弧也多在自然过零时自行熄灭,因此交流继电器可以不用消火花电路。

【小经验】实用的消火花电路

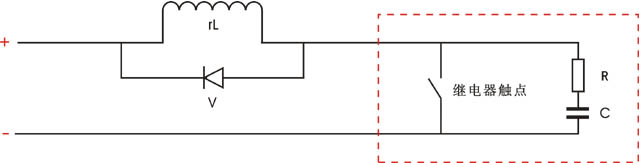

图1中虚线框内是一种半RC吸收电路,RC元件并联在继电器触点的两端,使电感中的能量不通过触点而通过RC,但它只吸收触点断开时产生的自感电势。图中虚线框外是一种全吸收电路,在触点断开时自感电势经过二极管VD在负载rL上消耗掉,应用中选择以上任意一种电路即可。
RC消火花电路
图1 消火花电路


RC参数靠实验或经验来决定,对于3A以下的电路,可使用一个47Ω的电阻器和一个0.1μF的电容器组合;对于3-5A的电路,可使用两组并联的RC电路。使用二极管时耐压要够,正负极应连接正确。消火花电路应紧靠继电器触点安装,接线应尽量短,以保证消火花电路的效果。
