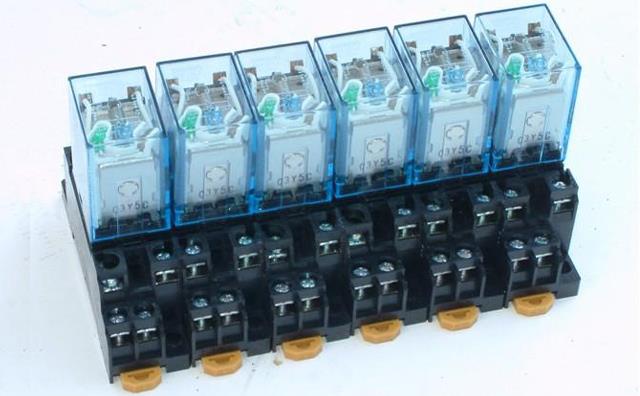

为了方便大家更深入了解继电器使用，工程师在本文介绍继电器返回系数、继电器触点吸合时间、继电器触点释放时间概念以及这些参数不符合现场要求时的应对措施。

当继电器返回系数不合要求时怎么办？
所谓返回系数Kf是反映吸力特性与反力特性配合程度的一个参数，也即表征继电器动作值与释放值的差异性。不同用途的继电器，往往要求不同的返回系数，当继电器的返回系数不能满足使用要求时，可采取相应的措施来改进返回系数。下图1为减少Kf的电路，而图2则是增大Kf的电路。图中的R取值应适当，也就是说串入R后，必须使加至继电器线圈的电压仍要大于其动作电压或保持电压。


继电器触点吸合、释放时间不符要求时，怎样改善?
有人问：“继电器有响应时间吗?”在普通继电器中不叫响应时间，而是叫吸合、释放时间，或称为动作时间。普通继电器由于结构特点，所以吸合和释放时间是不相同的，它取决于磁通变化的速度、反作用力的大小、衔铁行程等。普通继电器动作时间一般为0.05-0.4s。

对于特定的继电器，其吸合、释放时间是有规定的，并且是有一定范围的，因此对于在用的继电器，当其吸合、释放时间不能满足使用要求时，可以改变继电器线圈回路的时间常数来解决。但这样的改变是有限制的，只能作为一种应急手段。
我们知道继电器线圈的时间常数T等于线圈电感L与电阻r之比。如果在继电器线圈回路里串入一个电阻Rf，则就小于。

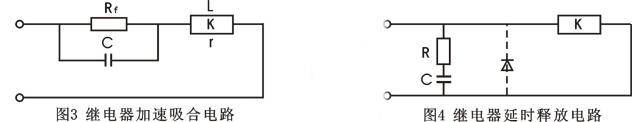

需加速吸合时，可在继电器线圈回路中串入一只电阻Rf，并将电源电压适当提高，以保证线圈的吸合电流维持不变，则可达到加速吸合的目的。如果在R两端再并联一只电容C，则吸合时间更短，如图3所示。电容C两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上，从而加大了线圈中流过的电流，使继电器迅速吸合。电源稳定之后电容C不再起作用，而电阻Rf起限流作用。

在继电器线圈两端并联RC，如图4所示，当接通电路后，电流稳定时RC电路不起作用，断开电路时，继电器线圈由于自感而产生感应电动势，经RC电路放电，使线圈中电流衰减放慢，从而延长了继电器衔铁的释放时间，起到延时断开的作用。

如果在继电器线圈两端反向并联一只二极管，也可达到延时的目的，只需把图4的RC元件更换为一只二极管即可，如图中虚线所示。当继电器线圈断电后二极管导通等于给铁芯增加了一个短路线圈，感应电动势所产生的电流正好从二极管的正向流过，电阻很小，因而使继电器的释放时间延长了，二极管在正常工作时，其反向电阻很大，基本无电流流过，故电能的消耗极小。图4电路还具有消火花的作用，详见本站“”的分析。
