电容补偿柜作用、工作原理、原理图、二次接线图
网络整理 2020-10-14
本文专业介绍电容补偿柜作用、工作原理、电容补偿柜一次原理图、电容补偿柜二次接线图和电容补偿柜转配工艺,对仪表维修工和电工快速熟悉和掌握电容补偿柜相关知识大有帮助。

电力系统中的负载类型大部分属于感性负载,加上用电企业普遍广泛地使用电力电子设备,使电网功率因数较低。较低的功率因数降低了设备利用率,增加了供电投资,损害了电压质量,降低了设备使用寿命,大大增加了线路损耗。故通过在电力系统中连入电容补偿柜,可以平衡感性负载,提高功率因数,以提升设备的利用率。

电容补偿柜作用及工作原理

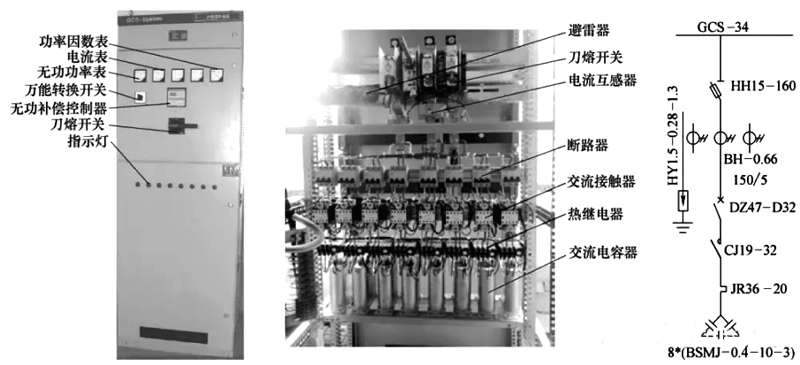

电容补偿柜的作用是提高负载功率因数,降低无功功率、提高供电设备的效率。电容补偿柜是否正常工作可通过的读书判断,功率因数表读数如果为0.9左右可视为工作正常。合上刀熔开关和断路器,无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号,控制交流接触器的闭合和断开,从而控制电容器投入和退出。下图给出了其实物结构和一次电路主电路图。
电容补偿柜一次电路主电路图

电容补偿柜二次原理图

二次电路工作原理的过程为:手动工作时,转换开关KK从KK21-22开始每转过一个位置多接通一个LED灯,表示1-8个电容器依次进入使用状态;自动接通时,转换开关KK如在KK1-2位置停下,那么除停下的位置,其余均接通。二次电路原理图如下所示。
电容补偿柜二次电路原理图

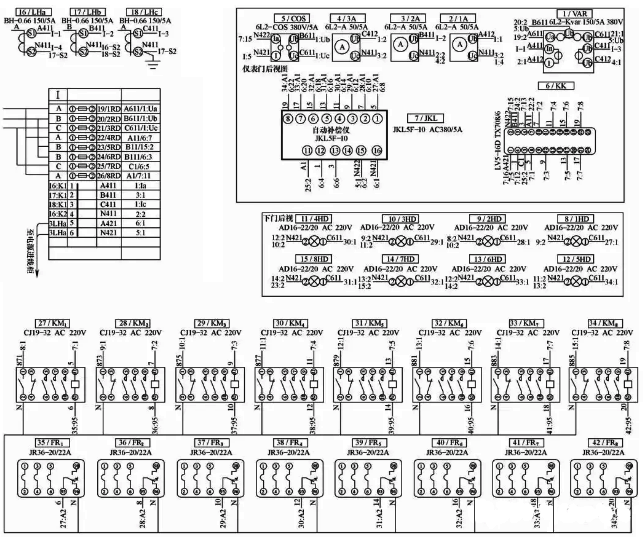

电容补偿柜二次电路安装接线图

二次电路安装接线图如下所示。
电容补偿柜二次电路安装接线图

读图方法为:如A611/1:Ua,其中A611是线号,1为元件号,Ua为元件端子号;再例如7:5,其中7代表元件号,5代表元件端子号;29:A2,其中29代表元件号,A2代表元件端子号。

电容补偿柜二次电路的安装工艺
①使用工具:剥线钳、剪刀、螺钉旋具、压接钳、适用套筒扳手、尖口钳、弯线钳、搭灯、活络扳手、电工刀。
②根据图样,安装二次系统的继电器、仪表、信号灯、端子排等电器元件及其附件。

③按布置图粘贴元件标号,标号一般粘贴在该元件正中上部的金属构架上,个别情况元件上方不能粘贴标号时,可就近选择适当位置粘贴。
④根据图样确定配线途径。按配线途径量线,正确落料(一般放长300~500mm),且两端做好标记或套上线号,即按配线途径进行敷设。
⑤导线的敷设应做到横平竖直,层次美观清晰,用扎带捆扎或用绕带绕扎。可将二次线敷设在专为配线用的塑料行线槽内,此时只需将导线整理清楚而无须捆扎。

电容补偿柜装配步骤
安装接线按照先左后右、从上到下、由里到外、先难后易的接线原则进行接线。先接无功功率表、、;然后接自动补偿仪、;完成以后进行捆扎线保持横平竖直转角为90°。端子排接线要留出一段线,每只端子上接线螺钉最多接两根导线。然后接线电流互感器、交流接触器、热继电器。
