外绕整体烧结铂电阻元件介绍
昌晖 2022-05-23
外绕整体烧结铂电阻元件有抗震、稳定、体积小,不自热、寿命长、引线强度高等优点。外绕整体烧结铂电阻元件兼容内绕式铂电阻抗过载能力强、自热小、符合计量要求等优点,结合薄膜铂电阻体积小,抗振、响应速度快等优点进行了综合设计,经过大量试验于1999年投入生产的新型铂电电阻元件。

外绕整体烧结铂电阻元件投产至今(1999年开始投入生产)从用户的使用情况看,已充分证明了该型铂电阻元件的高可靠、长寿命、强的抗振优秀品质。

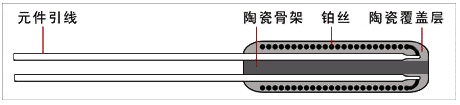

外绕整体烧结铂电阻元件结构示意图

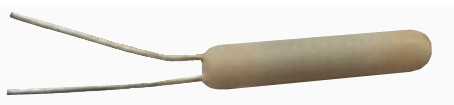

外绕整体
烧结铂电阻元件特点

1、外绕整体烧结铂电阻元件引线在反端与电阻体烧结在一起,贯穿电阻体引出,引线与电阻体烧结处的陶瓷避开拉应力使引线坚固,电阻体与引线烧结处在外力作用下不至于开裂。
2、外绕整体烧结铂电阻元件在铂丝绕在电阻体外表面且用陶瓷覆盖,烧为一体,使得该元件的反应速度快。
3、由于铂丝分部在电阻体的外表面,有效散热面积大、陶瓷覆盖层0.1mm,散热快,所以自热系数小。
4、由于铂丝被约束在陶瓷的刚性体内故不怕振动,长期稳定性及寿命都好。
5、铂丝膨胀系数远大于陶瓷的膨胀系数,外绕整体烧结铂电阻元件烧结温度高800℃,在烧结温度时铂丝取得最大的体积,随着温度的降低陶瓷固化在铂丝外围形成壳体,在使用温度范围内从微观上讲,铂丝处于在一丝一腔的无应力的自由工作状态。
6、如元件通入较大的电流,只有铂丝加热体积膨胀后仍在壳体容积以内,不破坏壳体,元件的固有参数不变。这也是该型铂电阻能胜任热线式流量传感器的原因所在。
7、外绕整体烧结铂电阻元件与薄膜铂电阻相比,抗过载能力特强、自热小,长期稳定性、线性都优于薄膜电阻,抗振性相当,体积比薄膜电阻稍大,响应时间稍慢。但100℃以上和0℃以下测温在长期稳定性和可靠性方面有不可比的优势。
8、外绕整体烧结铂电阻元件与内绕式陶瓷铂电阻相比,抗过载能力、抗振能力、响应速度、长期稳定性、及寿命有明显优势,自热系数相近。
9、外绕整体烧结铂电阻元件执行标准为JJG 229-2010

能指标

铂电阻元件种类

外绕式整体烧结铂电阻元件

内绕式陶瓷铂电阻元件

云母铂电阻元件

薄膜铂电阻元件

分度号

Pt100、Pt200、Pt1000

Pt100

Pt100

Pt10、Pt100、Pt1000

抗振性

强,可达50kg重力加速度

不抗振

稍好

比较好

长期稳定性

非常好

低温无振动下很好

低温无振动下很好

较差

测温范围

-200~500℃

-200~500℃

-200~400℃

-20~100℃

线性度

非常好

非常好

非常好

不好

响应速度

较慢

较慢

很快

抗过载能力

很强

较好

较好

使用寿命

长,低温下最长可达5-7年

一般

一般

体积

中等

中等

较大

铂电阻元件价格

较贵

一般

一般

廉价
