元器件里面长什么样?
电子世家 2020-12-01

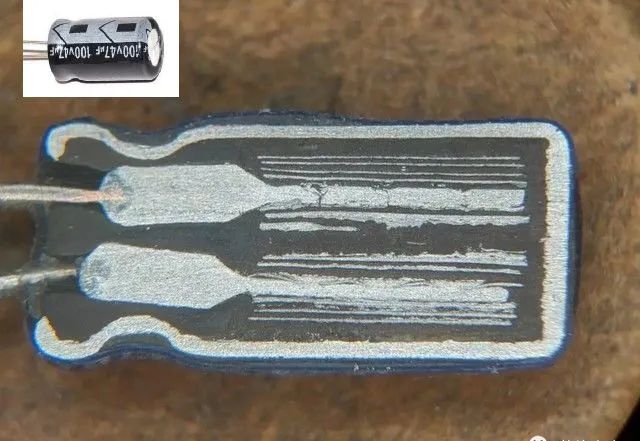

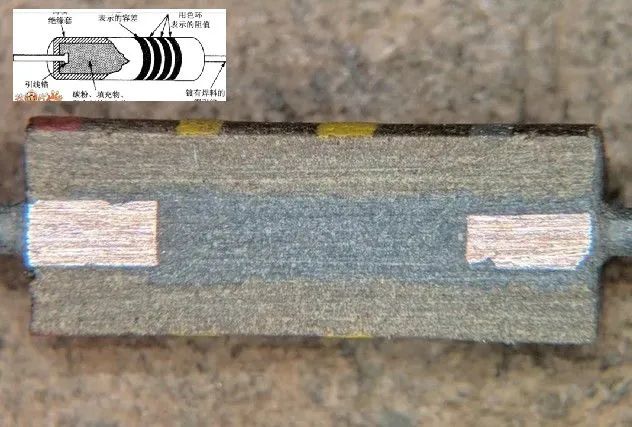

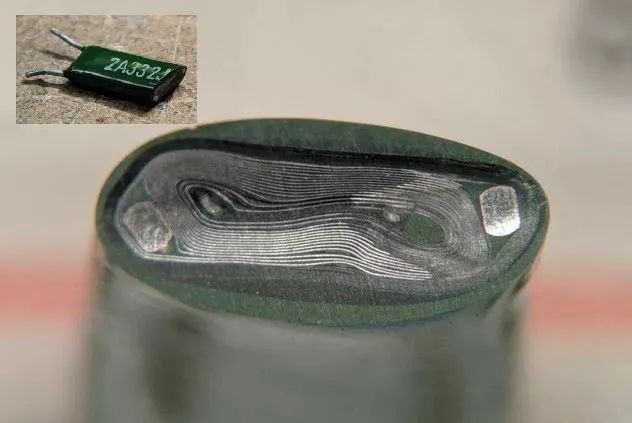

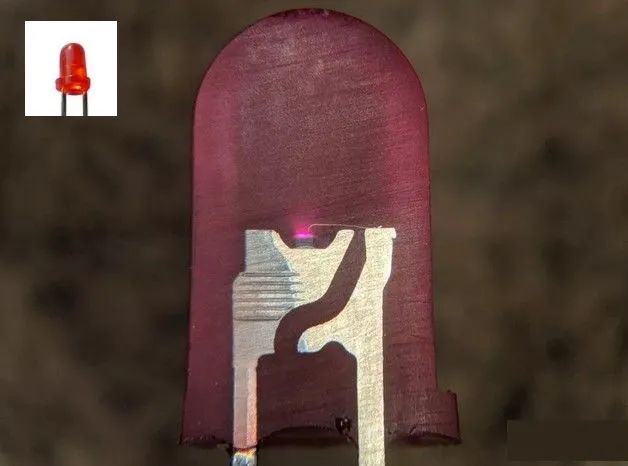

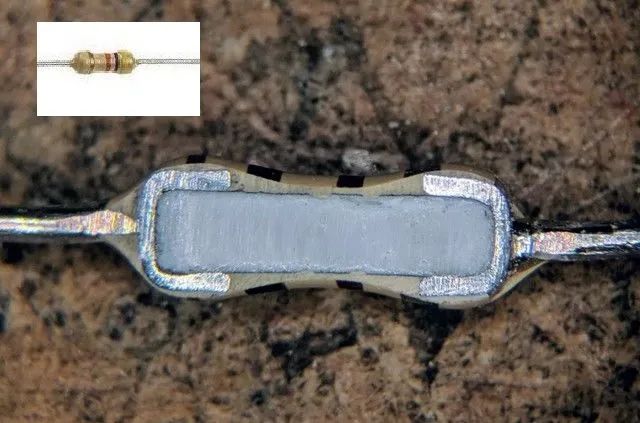

天天都在用电子元器 件,里面长什么样想看看吗?常见到的电子元器件不为人熟知的内部结构,以下是这些元器件经过切割研磨后的横截面照片: 0 1 表贴电容 0 2 薄膜电容 0 3 电解电容

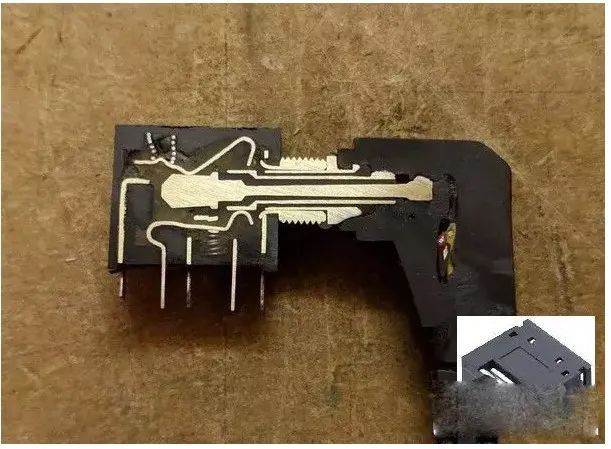

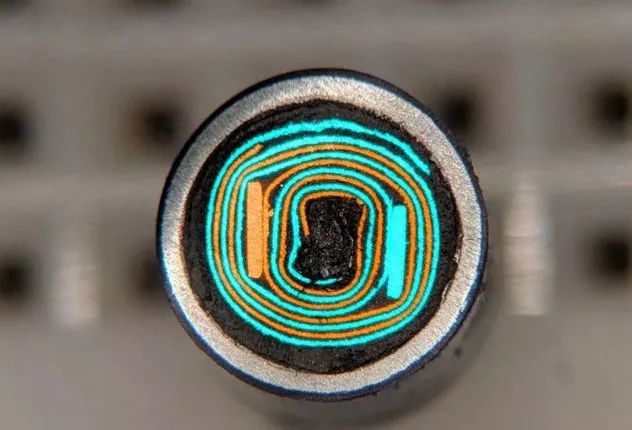

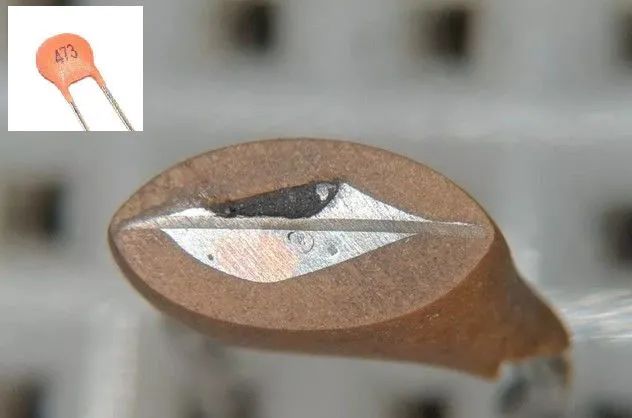

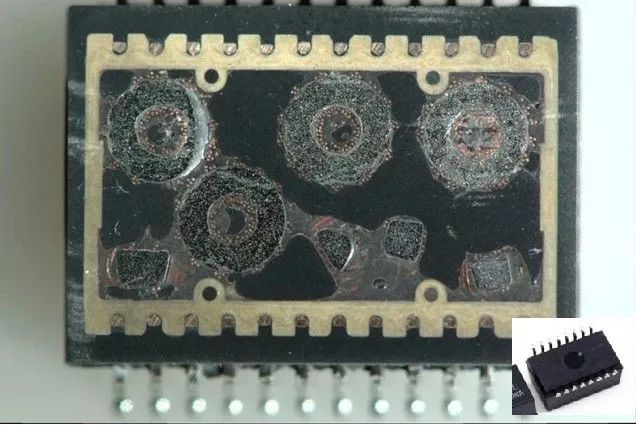

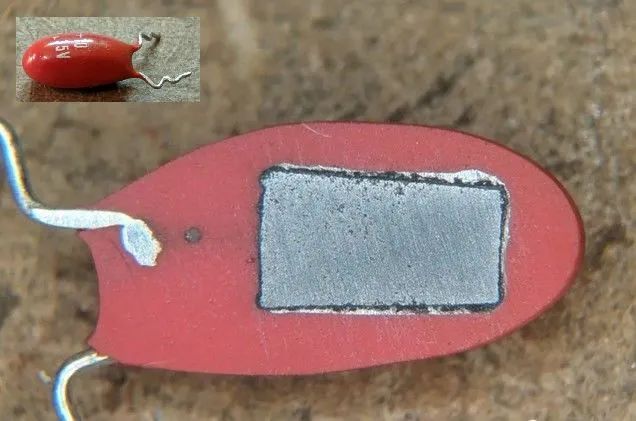

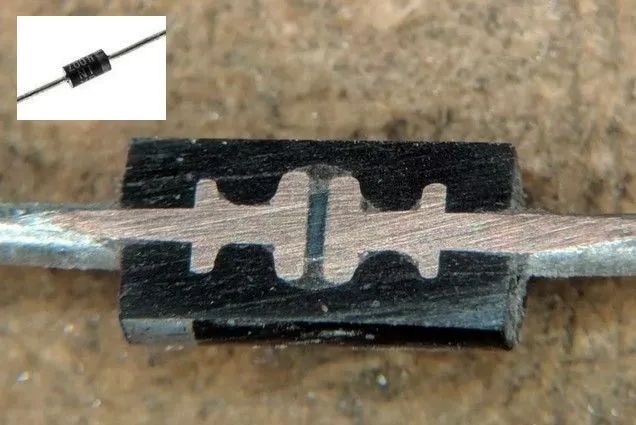

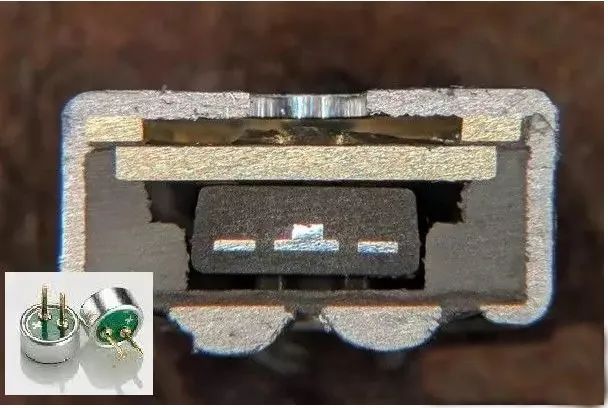

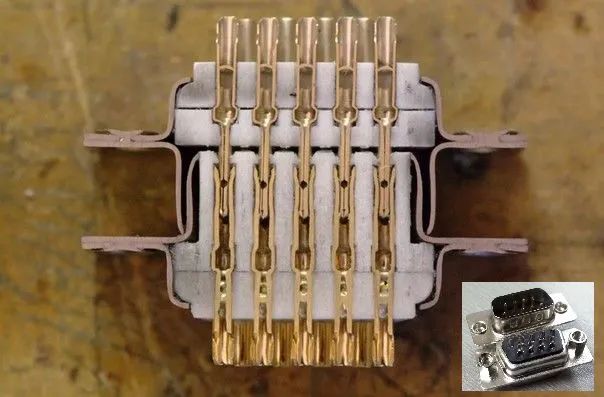

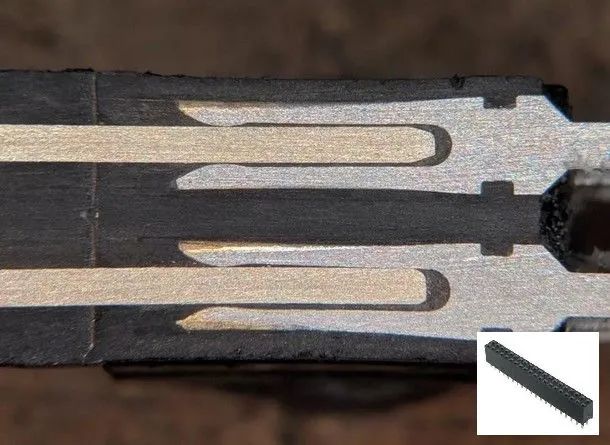

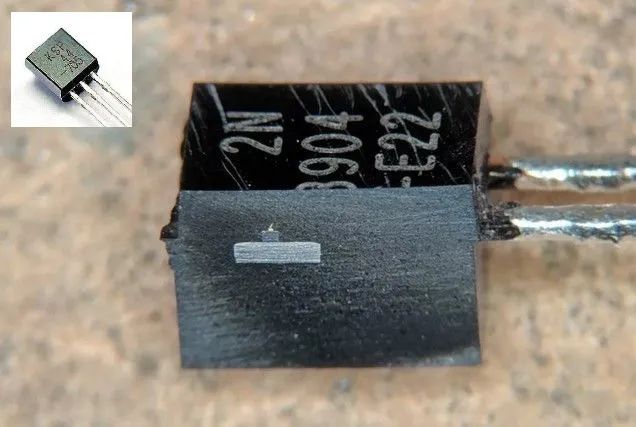

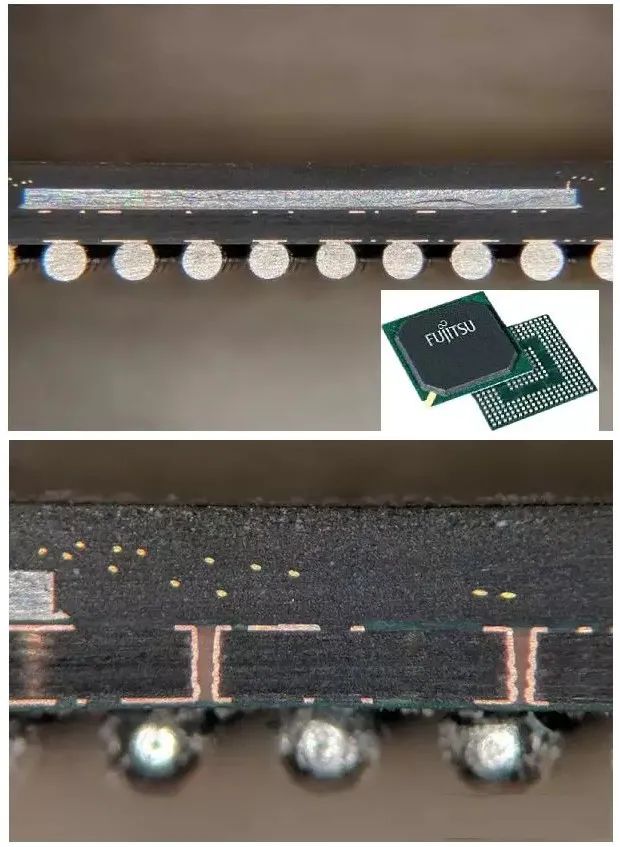

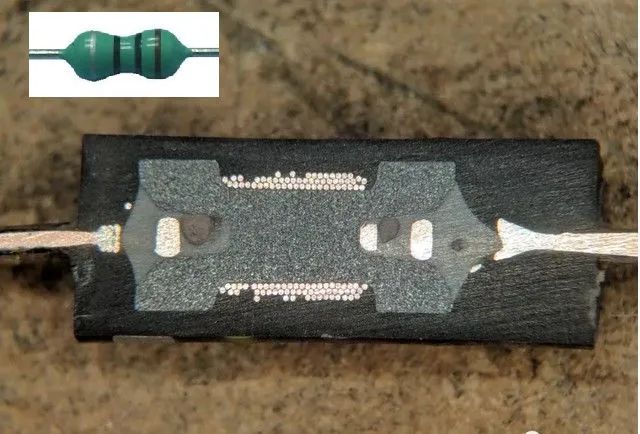

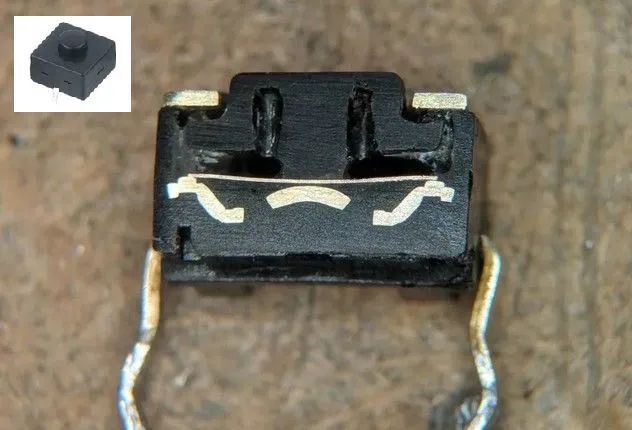

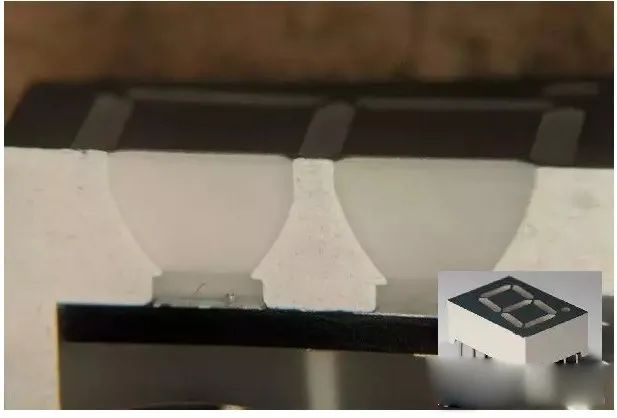

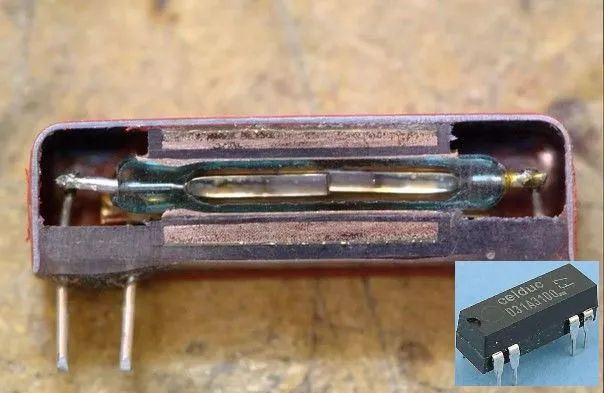

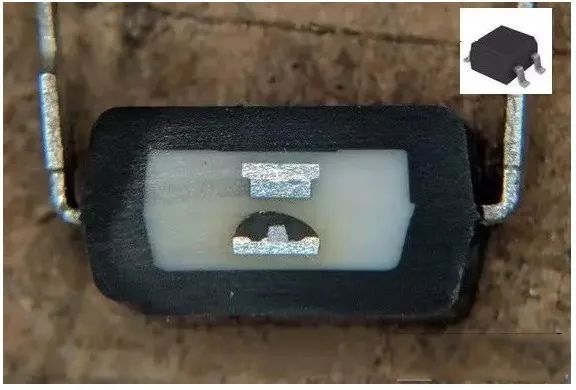

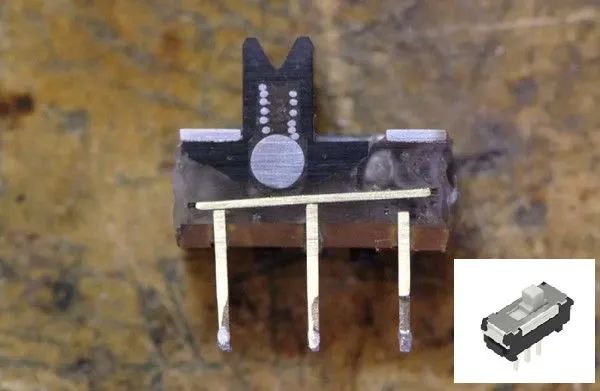

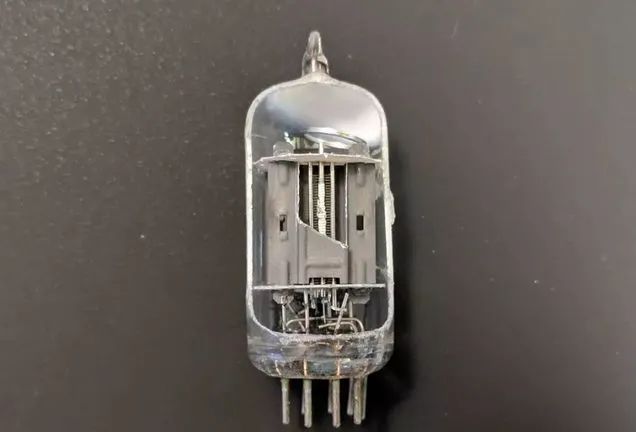

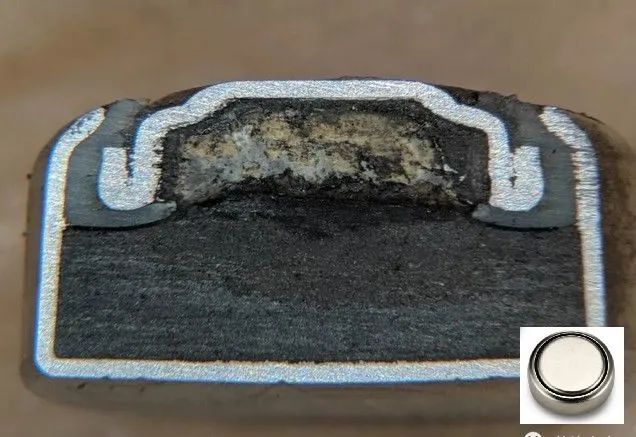

0 4 瓷片电容 0 5 钽电容 0 6 金属膜电阻 0 7 淡粉电阻 0 8 色环电感 0 9 LED 10 二极管 11 三极管 12 按钮 13 滑动单刀双掷开关 14 双排插针 15 干簧管继电器 16 DB9接头 17 电子管 18 网络变压器 19 纽扣电池 20 驻极体MIC 21 七段数码管 22 光耦 23 耳机接头 24 BGA封装

制作上述元器件的横截面,一般需要经过以下步骤:

  • 将元器件使用环氧树脂抽真空浸泡进行固定;

  • 使用研磨或者切割去掉元器件表层部分;

  • 对剩余部分进行抛光,显示清晰的截面图像;

  • 在放大镜或者显微镜下进行拍照观察。
