失效电子元器件诊断分析的一般程序
2021-04-08

器件一旦坏了,千万不要敬而远之,而应该如获至宝。

开车的人都知道,哪里最能练出驾驶水平?高速公路不行,只有闹市和不良路况才能提高水平。社会的发展就是一个发现问题解决问题的过程,出现问题不可怕,但频繁出现同一类问题是非常可怕的。


失效分析基本概念

定义:对失效电子元器件进行诊断过程。

1、进行失效分析往往需要进行电测量并采用先进的物理、冶金及化学的分析手段。

2、失效分析的目的是确定失效模式和失效机理,提出纠正措施,防止这种失效模式和失效机理的重复出现。

3、失效模式是指观察到的失效现象、失效形式,如开路、短路、参数漂移、功能失效等。

4、失效机理是指失效的物理化学过程,如疲劳、腐蚀和过应力等。


失效分析的一般程序

1、收集现场场数据

2、电测并确定失效模式

3、非破坏检查

4、打开封装

5、镜验

6、通电并进行失效定位

7、对失效部位进行物理、化学分析,确定失效机理。

8、综合分析,确定失效原因,提出纠正措施。


1、收集现场数据:

应力类型

试验方法

可能出现的主要失效模式

电应力

静电、过电、噪声

MOS器件的栅击穿、双极型器件的pn结击穿、功率晶体管的二次击穿、CMOS电路的闩锁效应

热应力

高温储存

金属-半导体接触的Al-Si互溶,欧姆接触退化,pn结漏电、Au-Al键合失效

低温应力

低温储存

芯片断裂

低温电应力

低温工作

热载流子注入

高低温应力

高低温循环

芯片断裂、芯片粘接失效

热电应力

高温工作

金属电迁移、欧姆接触退化

机械应力

振动、冲击、加速度

芯片断裂、引线断裂

辐射应力

X射线辐射、中子辐射

电参数变化、软错误、CMOS电路的闩锁效应

气候应力

高湿、盐雾

外引线腐蚀、金属化腐蚀、电参数漂移


2、电测并确定失效模式

电测失效可分为连接性失效、电参数失效和功能失效。

连接性失效包括开路、短路以及电阻值变化。这类失效容易测试,现场失效多数由静电放电(ESD)和过电应力(EOS)引起。


电参数失效,需进行较复杂的测量,主要表现形式有参数值超出规定范围(超差)和参数不稳定。


确认功能失效,需对元器件输入一个已知的激励信号,测量输出结果。如测得输出状态与预计状态相同,则元器件功能正常,否则为失效,功能测试主要用于集成电路。


三种失效有一定的相关性,即一种失效可能引起其它种类的失效。功能失效和电参数失效的根源时常可归结于连接性失效。在缺乏复杂功能测试设备和测试程序的情况下,有可能用简单的连接性测试和参数测试方法进行电测,结合物理失效分析技术的应用仍然可获得令人满意的失效分析结果。


3、非破坏检查


名称

应用优势

主要原理

X射线透视技术

以低密度区为背景,观察材料的高密度区的密度异常点

透视X光的被样品局部吸收后成象的异常

反射式扫描声学显微术(C-SAM)

以高密度区为背景,观察材料内部空隙或低密度区

超声波遇空隙受阻反射

X-Ray检测,即为在不破坏芯片情况下,利用X射线透视元器件(多方向及角度可选),检测元器件的封装情况,如气泡、邦定线异常,晶粒尺寸,支架方向等。


适用情境:检查邦定有无异常、封装有无缺陷、确认晶粒尺寸及layout

优势:工期短,直观易分析

劣势:获得信息有限

局限性:

1、相同批次的器件,不同封装生产线的器件内部形状略微不同;

2、内部线路损伤或缺陷很难检查出来,必须通过功能测试及其他试验获得。


案例分析:

X-Ray 探伤----气泡、邦定线

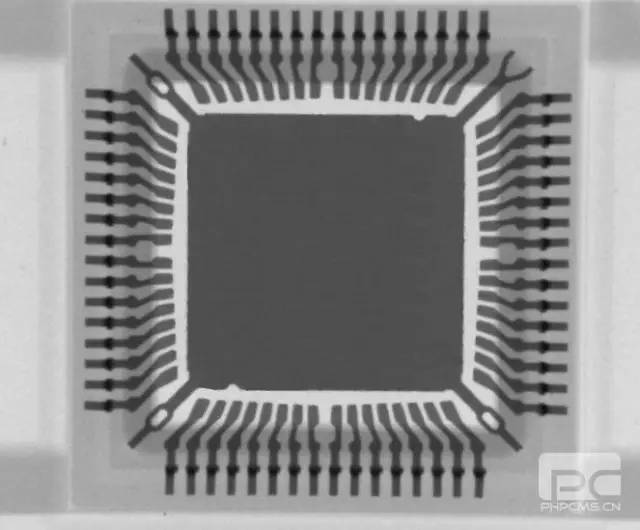

X-Ray 真伪鉴别----空包弹(图中可见,未有晶粒)

“徒有其表”

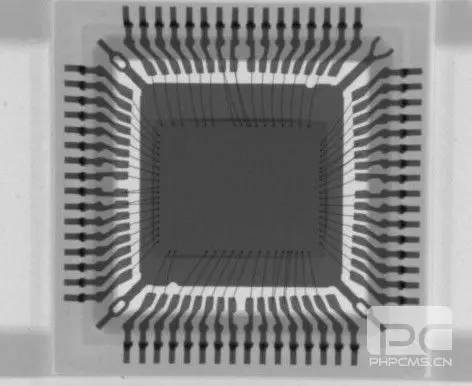

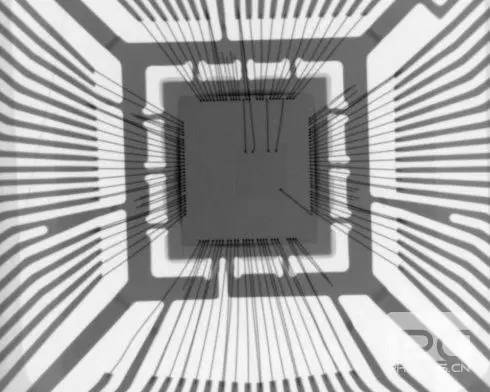

下面这个才是货真价实的

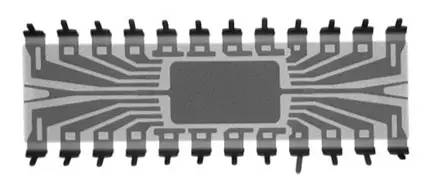

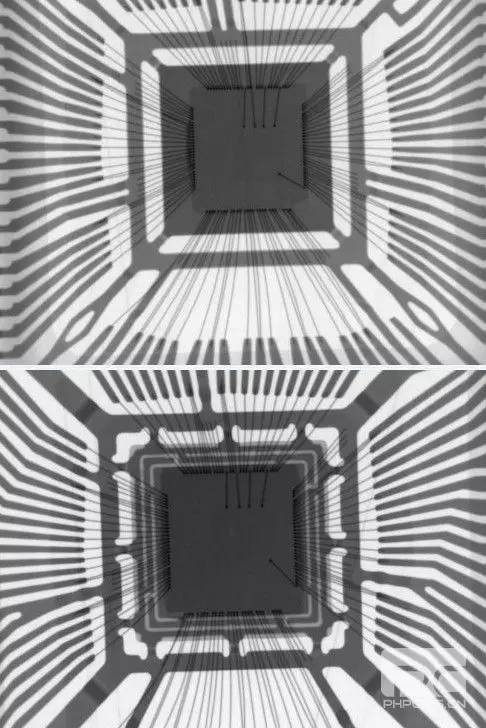

X-Ray用于产地分析(下图中同品牌同型号的芯片)

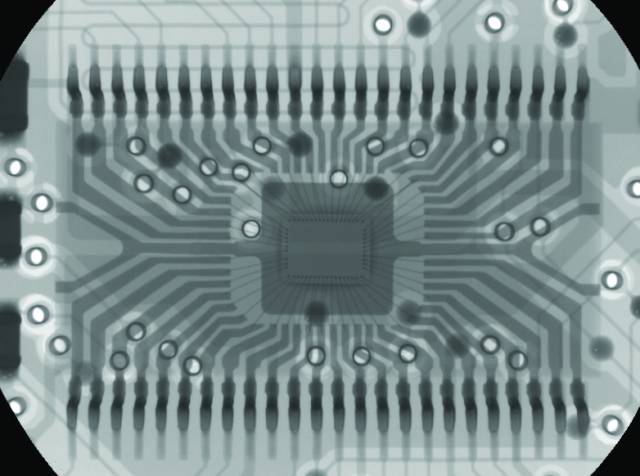

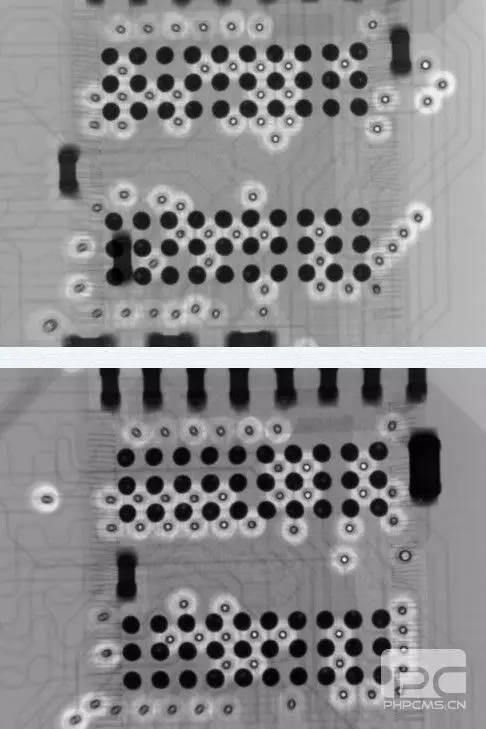

X-Ray 用于失效分析(PCB探伤、分析)

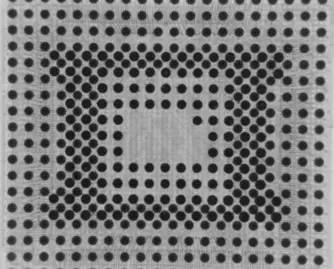

(下面这个密密麻麻的圆点就是BGA的锡珠。下图我们可以看出,这个芯片实际上是BGA二次封装的)


4、打开封装

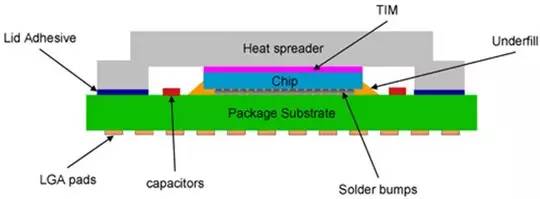

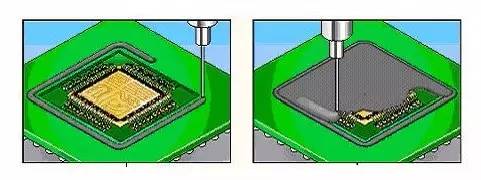

开封方法有机械方法和化学方法两种,按封装材料来分类,微电子器件的封装种类包括玻璃封装(二极管)、金属壳封装、陶瓷封装、塑料封装等。Œ


机械开封

化学开封


5、显微形貌像技术

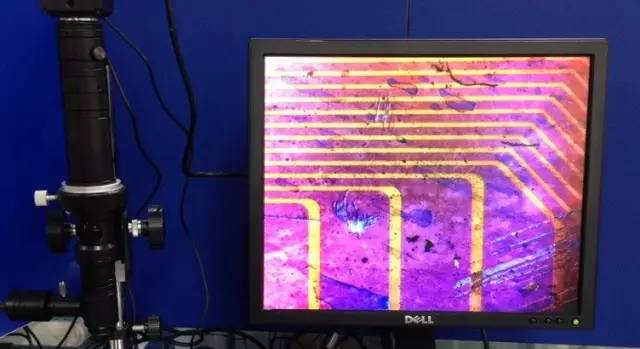

光学显微镜分析技术

扫描电子显微镜的二次电子像技术

电压效应的失效定位技术



6、半导体主要失效机理分析

电应力(EOD)损伤

静电放电(ESD)损伤

封装失效

引线键合失效

芯片粘接不良

金属半导体接触退化

钠离子沾污失效

氧化层针孔失效
