掌握常用的4种电容
2021-05-08

电容的种类繁多,眼花缭乱,在使用上定性,我们就能化繁从简,给设计及应用带来便利。

我们绝大多数电路板都能至少找到这4种电容的一种:铝电解电容,陶瓷电容,钽电容,CBB电容

铝电解电容:有极性,对电源进行滤波储能,常用容值范围:10--470μF;耐压范围:6.3 - -450V;对铝电解电容的耐压选择要达到线路电压的1.2--2倍,比如线路电压24V,选择电容的耐压值为35V和50V均可使用;多用于主电源滤波储能,如开关电源,线性电源,可参考上期文章

注意:电解电容耐压值低于线路电压或者极性反接,都会引起电容爆炸!!!

请正确使用电容,勿模仿

①对于贴片型铝电解电容,常用耐压有10V、16V、25V、35V、50V、63V,个头大的贴片型有脱落风险;建议使用引线型的。

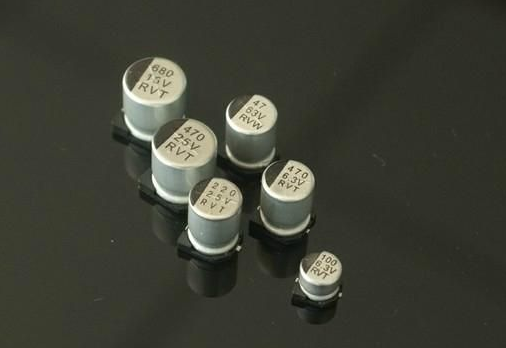

图1:贴片型铝电解电容

②对于引线型铝电解电容,常用耐压有10V、16V、25V、35V、50V、63V、100V、200V、400V、450V,对于超过450V耐压的电源,可以使用两个450V的电容串联使用,不过容值会减半。比如2个100uF/450V电容串联后,容值为50μF;高电压使用引线型的更安全;引线型的外形尺寸也可以做的更大。

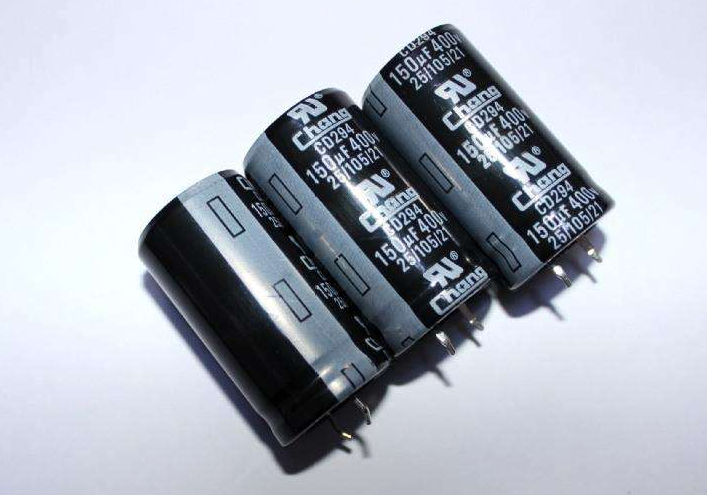

图2:引线型铝电解电容

陶瓷电容:无极性;高频滤波、去耦,常用容值范围10pF --10μF ;耐压范围:6.3--3kV;

陶瓷电容通常表示方法:

101表示0.1nF

102表示1nF

103表示10nF

104表示100nF=0.1μF

105表示1000nF=1μF

106表示10μF

一块电路板里,陶瓷电容是最多的,与铝电解电容并联的通常是104(滤高频),芯片电源引脚旁也有104(去耦,特别是数字电路,在0和1跳变时会有高频噪声),RC滤波电路,微分积分电路,振荡电路都会用到合适的陶瓷电容。

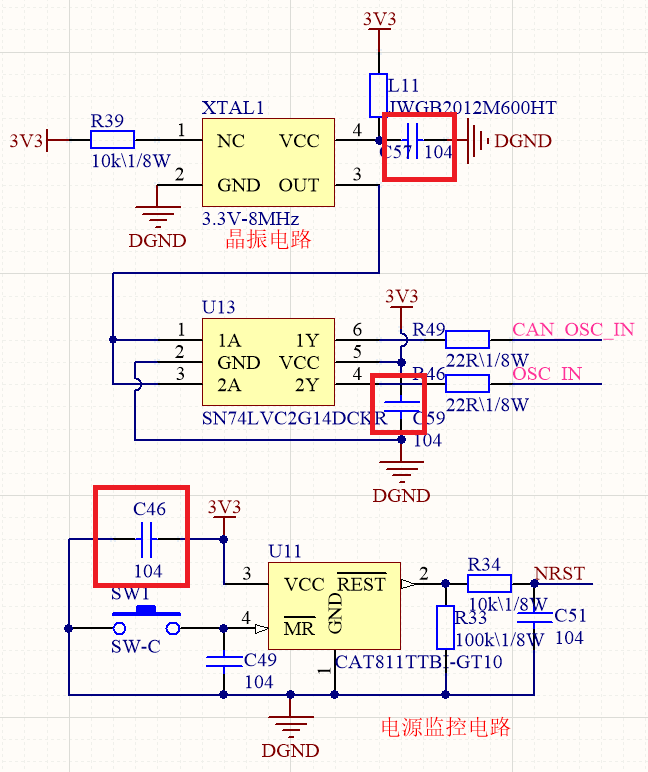

图3:104去耦作用

高压瓷片电容属于陶瓷电容,主要用于高频滤波。

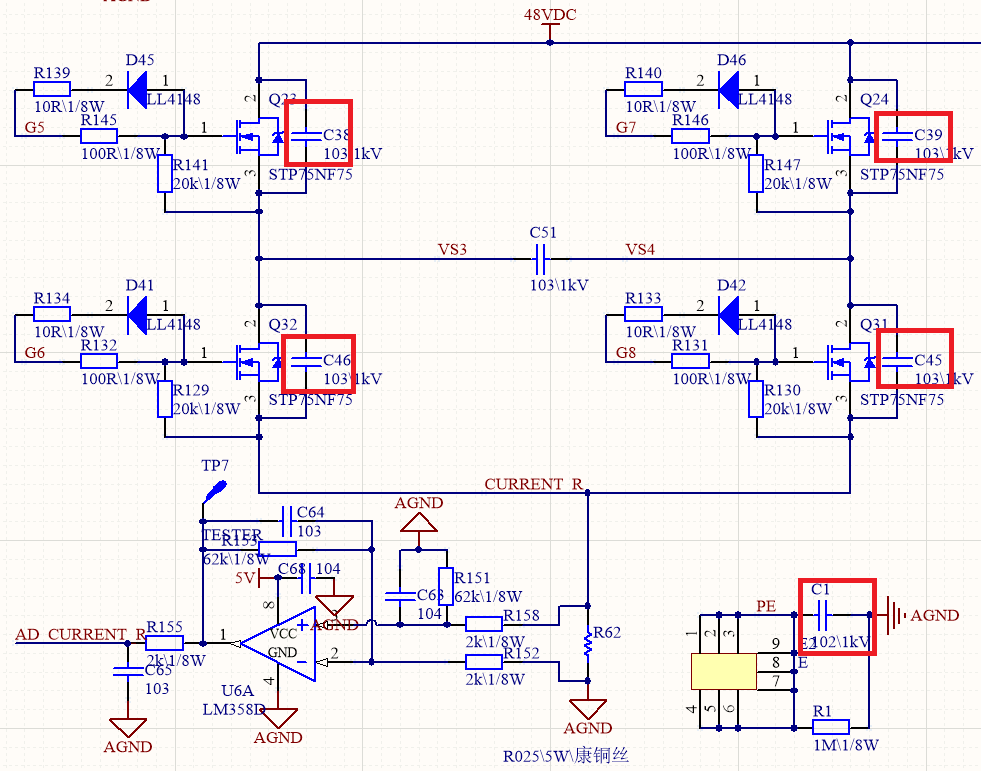

图4:高压瓷片电容高频滤波(有刷直流电机H桥驱动电路)

钽电容:有极性,和铝电解电容一样对电源进行滤波储能,相同耐压下两者通常可以互换使用;容值范围0.1μF--2200μF ;耐压范围:2.5--63V;钽电容耐压小,尺寸小,寿命长。

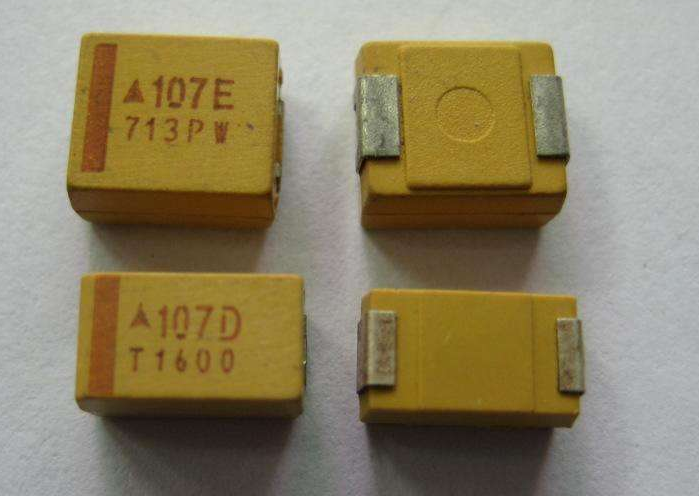

图5:钽电容

在耐受瞬态尖峰过压和瞬态大电流放电方面,钽电容不及铝电解电容,耐压选择要达到线路电压的1.5--2倍,钽电容也比较昂贵,本人在设计中受布局空间限制时才会考虑使用钽电容。

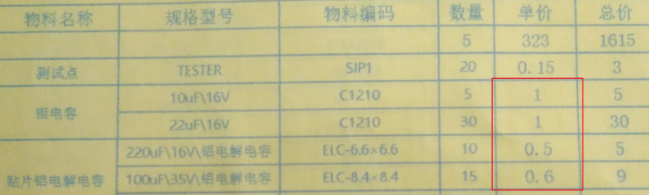

图6:价格比较

CBB电容:无极性,容值范围:10pF--10μF,耐压范围:63--2kV,耐压没有高压瓷片电容做的高,但容值可以比高压瓷片电容做的大,多见于交流的阻容降压电路,以及逆变电路中。对于100V以下的耐压,CBB电容和陶瓷电容可以互换使用。

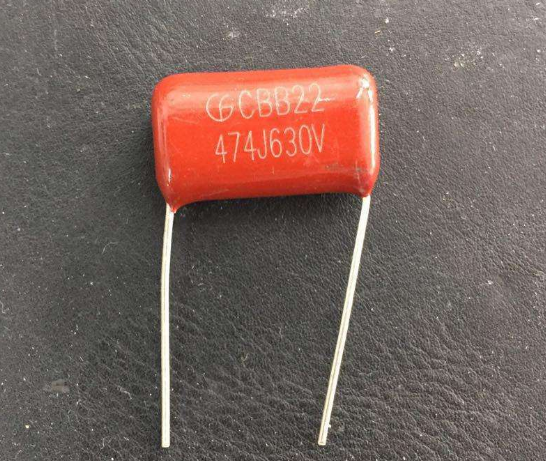

图7:CBB电容

来自|头条|电卤药丸
