二极管门电路:基本和常用逻辑运算的电子电路
开关电源解析 2022-09-23

    所谓门电路就是实现基本和常用逻辑运算的电子电路,门电路全称为逻辑门电路,而这个电路如果是实现“与”运算的,那么就叫做与门,实现“或”运算的叫做或门,实现非运算的叫做非门,也叫做反相器。类似的如果实现其他运算也是同样的叫法。

         在数字电路中,我们知道“1”代表高电平,一般我们把2.4V~5V范围内的电压都称为高电平电压,而0V~0.8V范围内的电压称为低电压。

         而电路要实现这两种状态可以通过二极管、三极管和MOS场效应管来实现,下面用二极管来举例说明具体用法。

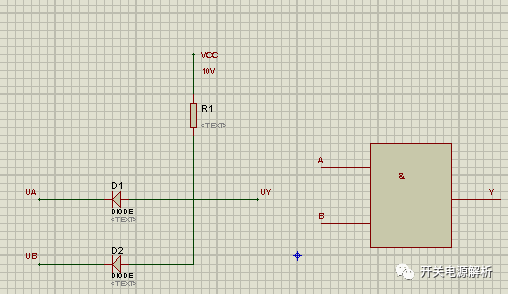

         下图为二极管与门电路:

    其中,UA和UB为输入信号,他们的高电平为3V,低电平为0V。UY为输出信号。

    据我们前面介绍,与电路有4种情况:

  1. 当UA=UB=0V时,由于D1和D2的阳极均通过电阻R1接到电源的供电电压VCC处,所以二极管正向导通,UY=UA+UD1=UB+UD2=0+0.7=0.7V(低电平)

  2. 当UA=0V,UB=3V时,由于UA和UB电平不同,VD1首先导通,使得UY=UA+UD1=0.7V(低电平),导致UD2=UY-UD2=0.7-3=-2.3V,二极管承受反向电压截止。

  3. 当UA=3V,UB=0V时,状况就正好与上面相反,其结果也是UY=0.7V(低电平)。

  4. 当UA=UB=3V时,D1和D2正向导通,UY=UA+UD1=UB+UD2=3+0.7=3.7V(高电平)。

        这个结果也就正好和之前说的“与”运算得出的结论是一样的,要完成一件事情Y,要同时具备几个条件(A事件和B事件),这件事情才会发生,这种称为“与”运算,可以用表达式来表示:Y=A&B

        二极管的“或”门也是一样的运算法则,有兴趣的可以自己去实验计算一下。
