如何在电子设计当中应用三极管?
衡丽科技 2023-03-20

三极管的发明使人类真正进入了半导体时代,今天我们就来讲一讲如何在电子设计当中应用三极管。

相信大家都学过这个小玩意儿,三极管原理我想大家都知道,但是用三极管做过项目的同学就不多了,更多的小伙伴是学完之后就不管了,甚至连三极管的真身都没有见过。


现在给大家展示如何使用三极管做电子开关。比如用三极管去控制一个电机、小灯或者小喇叭等等。

原理简述


三极管是如何工作的呢?

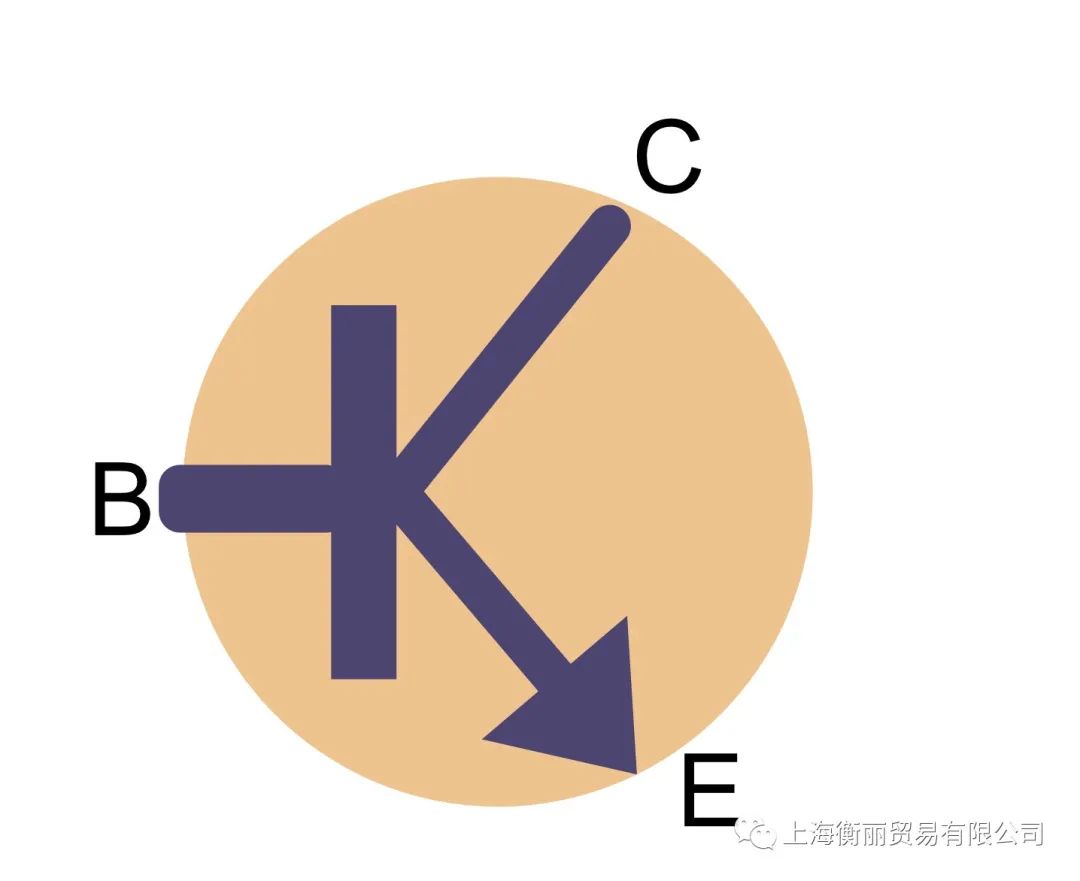

原理很简单,通过给B极施加电流,来控制流过C、E极间的电流。

下面通过三极管的两个状态来简述三极管的工作原理。

为了让大家更便于理解,这里我们对三极管的型号不做要求,更多的是讲述它的根本原理,而不是把时间在细枝末节上。

三极管一共有三个状态,分别是截止状态、饱和状态和放大状态

今天先讲一下三极管的截止和饱和状态,先不讲放大状态,我怕讲多了,你们看到一半不耐烦,然后我文章的阅读完成率会很低,这样还会影响最终的阅读量的不是,没有阅读量的话,我这也是拿不到头条的收益的,所以大家要多花点时间读完,这样今晚的鸡腿就有着落了^_^。

要知道三极管这点东西在课本上那是要讲几十页的,所以我这里就只讲述核心思想。

截止状态

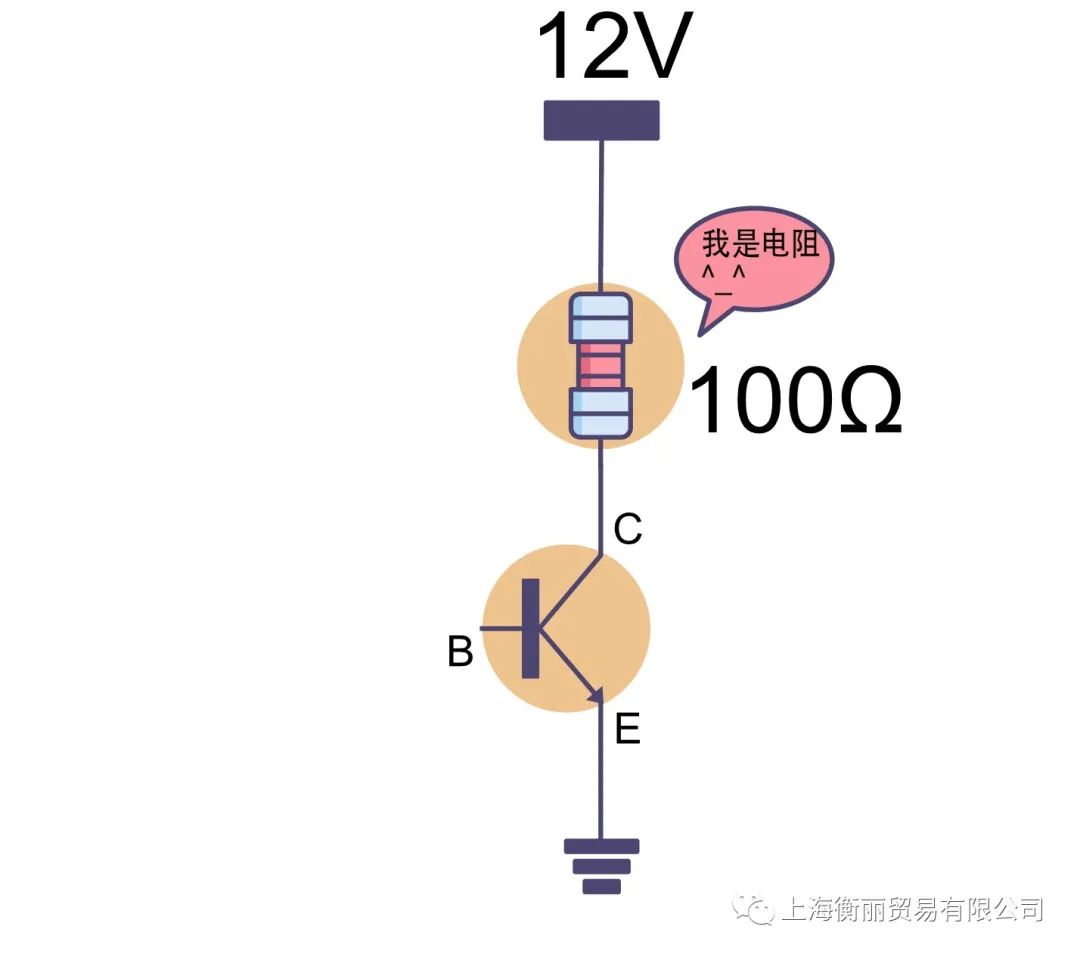

如下图所示,我们给三极管串联了一个100Ω的电阻,然后给它加上12V的电压,这时候这个三极管就处于截止状态,因为此时C、E极之间是断开的,没有电流流过(其实此时也会有电流,只不过很小,小到可以忽略不计),造成这种情况的原因是B极是断开的,没有把这个三极管激活,它就会呈现这种截止状态。

简单吧,截止状态我们就讲完了。

然后再稍微延伸一点,如果此时继续把12V增大呢?

比如说增大到100V或者1000V?

这时候三极管会被击穿,会造成永久性的损坏,三极管也是有耐压的,所以在使用三极管的时候一定要清楚它的参数。

饱和状态

大家知道饱和是什么意思吗?

学过化学的应该都知道,最具代表性的就是盐溶于水了,所谓饱和就是一直往水里加盐,一直加到盐不溶于水为止,我们称此时的状态为饱和状态。

三极管这个饱和状态与盐溶于水道理是一样的。

下面来看看三极管是如何饱和的。

饱和状态下,B极是有电流通过的。

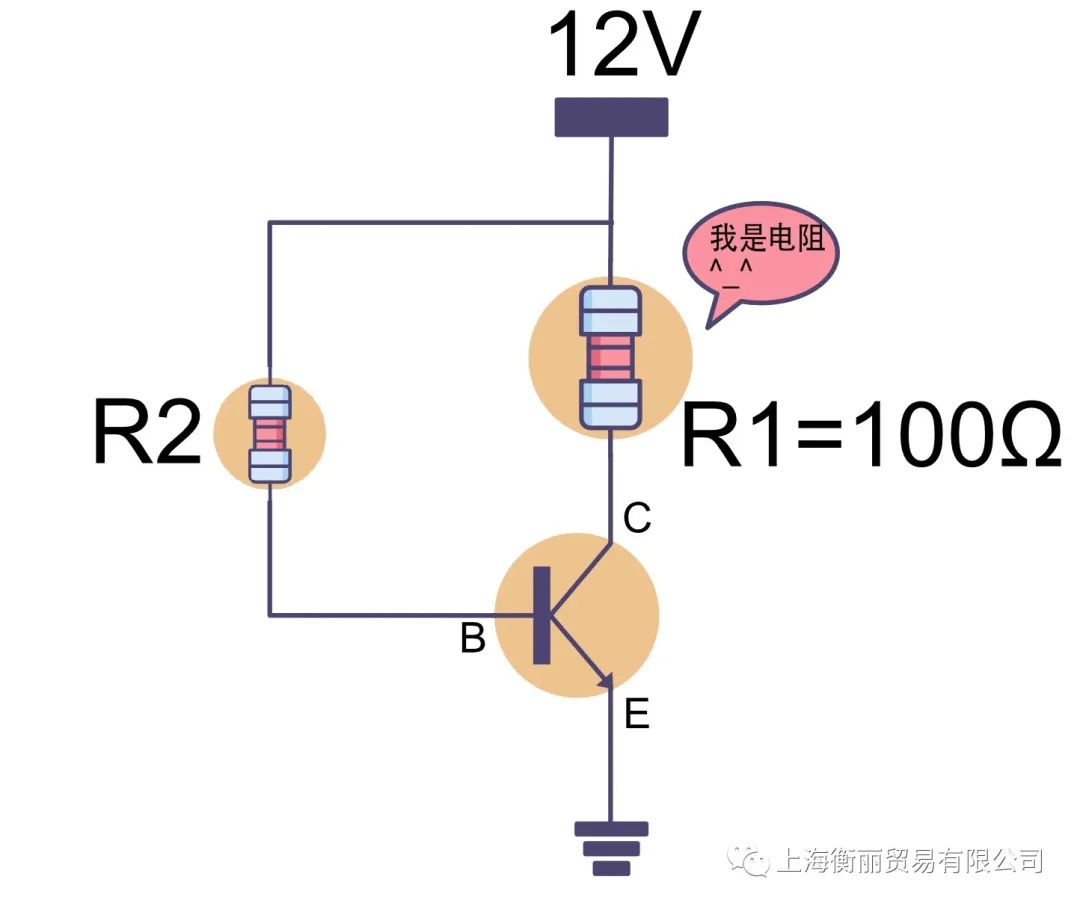

现在,我们给B极通电,把它接在12V的电源上,中间串联一个三极管来限流。

最开始,我们让R2趋近于无穷大,这时候流过三极管B、E间的电流几乎为0,此时三极管CE极电压为12V,CE极之间没有电流流过,此时三极管还是截止状态。

接下来,我们开始减小R2的阻值,这时候流过B、E间的电流会开始增加,三极管这时就会被唤醒,CE极就会有电流流过,CE极电压这时候也就不是12V了,它的电压会随着流过BE之间的电流增大而减小,CE极电压越小,流过CE极的电流越大,为什么呢?

因为R1和三极管是串联,流过它们的电流肯定是一样的,根据欧姆定律,我们可以计算出流过R1的电流。

计算方法:

电流 i=(12V-CE极之间的电压)➗100

由此我们可以看出要使电流i增大的方法只有一个,那就是减小CE极之间的电压。

怎么减小CE极之间的电压呢?

上面刚说了,增大BE之间的电流,而增大三极管BE极之间的方法是减小R2的阻值。

我们继续让BE极间的电流增大,此时三极管CE极之间的电压继续减小,这个CE极之间的电压也不会一直随着BE电流增大(只需要很小的电流就可以,一般几毫安)而无限减小,等它减小到0.2V之后,后面即使你再增大BE电流,这个0.2V也基本上不会再减小了,我们就称0.2V是它的饱和值。

饱和值的意义

当CE极电压达到饱和值(0.2V)时,这个电路能获得最大的输出电流。

看公式就知道了

i=(12V-CE极之间的电压)➗100

此时三极管的分压在这里都快可以忽略不计了,因为它的分压太小了,99%的电压都会施加在我们需要的负载上,三极管这时候承担的是电子开关的作用。

当B极没有电流时,三极管等于是断路,此时没有电流可以流过负载。

当B极有电流通过时(根据饱和状态计算得来的),我们可以把三极管看做是短路,因为饱和电压一般可以忽略,这时候可以看做是电源电压直接施加给了负载,三极管在这里仅仅充当电子开关的作用。

饱和曲线

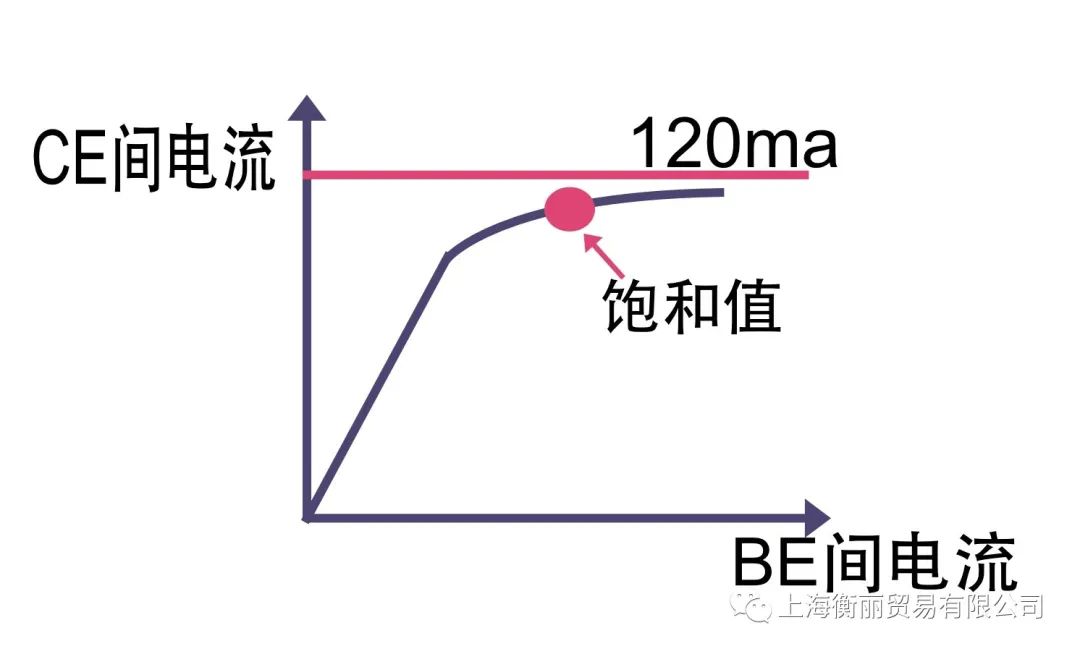

下图是流过CE极电流与BE极之间的关系,流过CE极的电流会随着BE间的电流增大而增大,在达到饱和值之后,无论我们再怎么增加BE间电流、CE间电流都不怎么会变化了(变化微乎其微),且CE间电流不会超过120ma,你知道为什么吗?欢迎在下方留言,正确答案笔者都会给点赞!

应用场景

三极管的截止状态和饱和状态一般在电路中充当电子开关的作用。

截止状态对应的是负载的关,而饱和状态对应的负载的开!
