电路设计基础之MOSFET管开关电路
0 2023-03-22

对于MOS管,我们在电路设计中都会遇到,那么应该如何设计一个MOS管的开关电路呢?

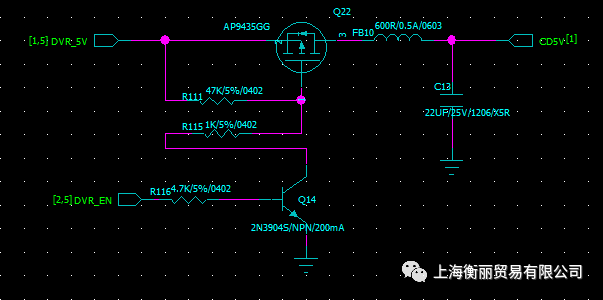

我们一般会用一个三极管去控制,如下图!

MOS管开关电路

但是这个电路的缺点也是显而易见,由于MOS管有一个寄生的二极管,如果CD5V的滤波电容过大,或者后端有别的电压串进来,会把前端给烧坏!

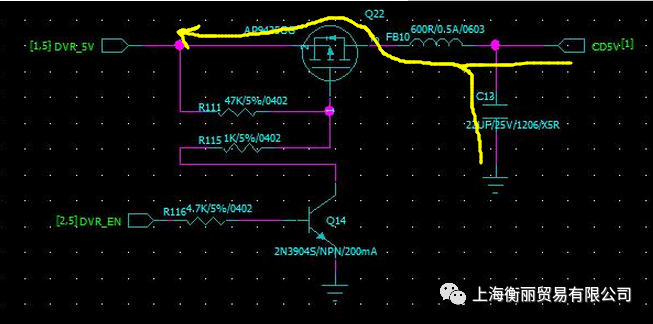

电流路径如下:

后端电流路径

如何改善这个问题呢?

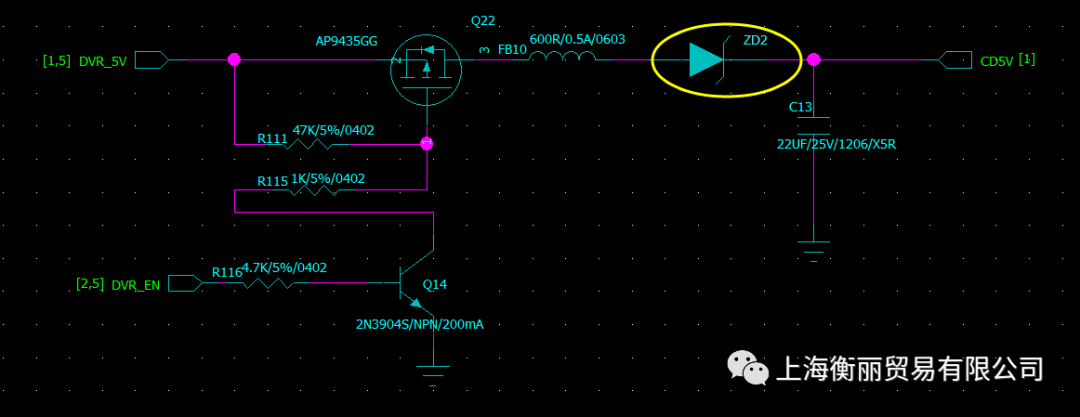

有两个方式,一种是在后端串联二极管。

防止后端电压电流串扰的电路

优点,电路简单,BOM成本低!

缺点,二极管动态负载电阻大,特别不适合后盾负载变化大的!

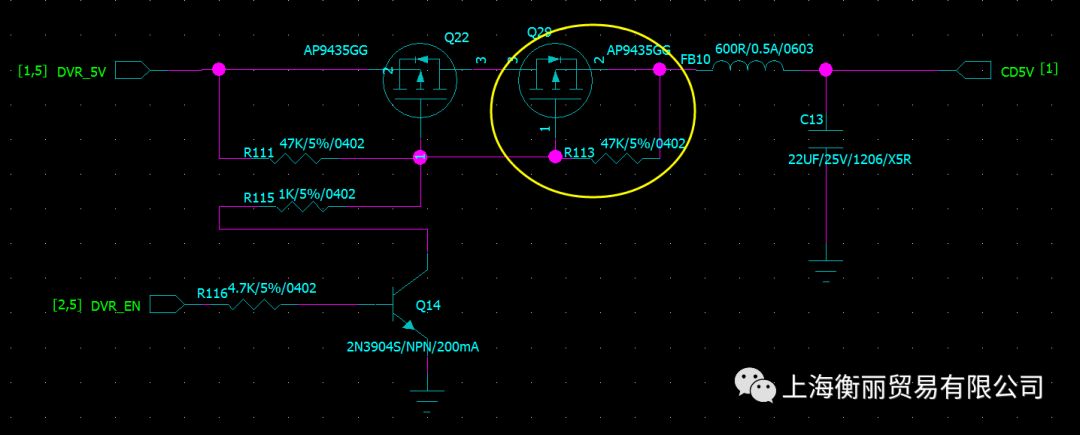

另外一种,便是后端串联一个同规格的MOS管!

防止后端电压电流串扰的电路

优点,MOS管开通电阻极小,对于后端负载电流变化不敏感。

缺点,BOM成本高!
