LLC谐振电路在时,若副边短路,则原边阻抗为零,电流理论上无穷大:

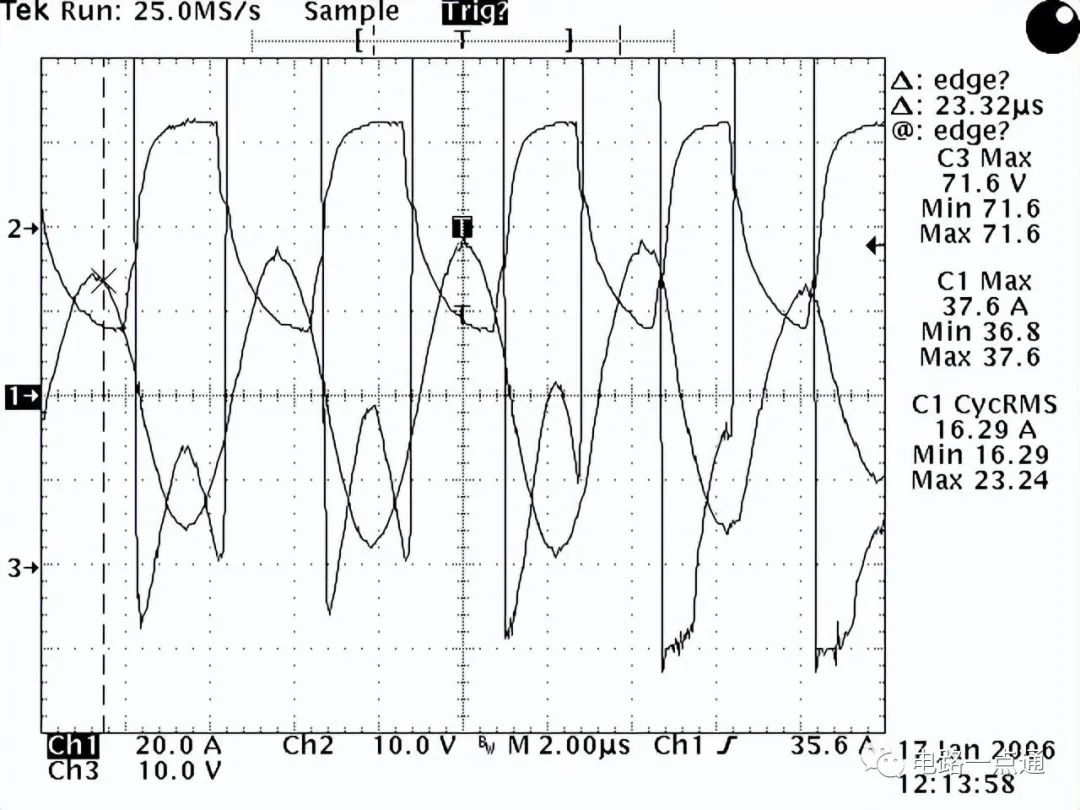

这是一个非常危险的状态,开关管要承受根本不可能承受的电流应力,必然导致过流损坏。并且,一旦出现 f = fr,同时副边短路,电流上升速率很快,几个开关周期内,电流就已经达到额定电流的数倍,若电流过大,开关管进入放大区,很容易出现热量累计导致开关管结温超标而损坏。如下图所示,开关管导通态DS电压最大处已经到了20多伏。
主要有两种途径:1. 通过环路和保护电路实现过流保护。如逐波限流、电流环路等,本质为改变工作频率,或者升高工作频率,原边阻抗呈感性,或者降低工作频率,原边阻抗呈容性,均可达到保护的目的。2. 通过主电路参数的动态调整实现过流保护。如下式,或者动态改变谐振电感的值,如采用饱和电感与谐振电感串联,稳态饱和电感正常工作,短路饱和,可迅速将原边阻抗拖离零值(未经验证,可试用)。或者改变谐振电容的值,

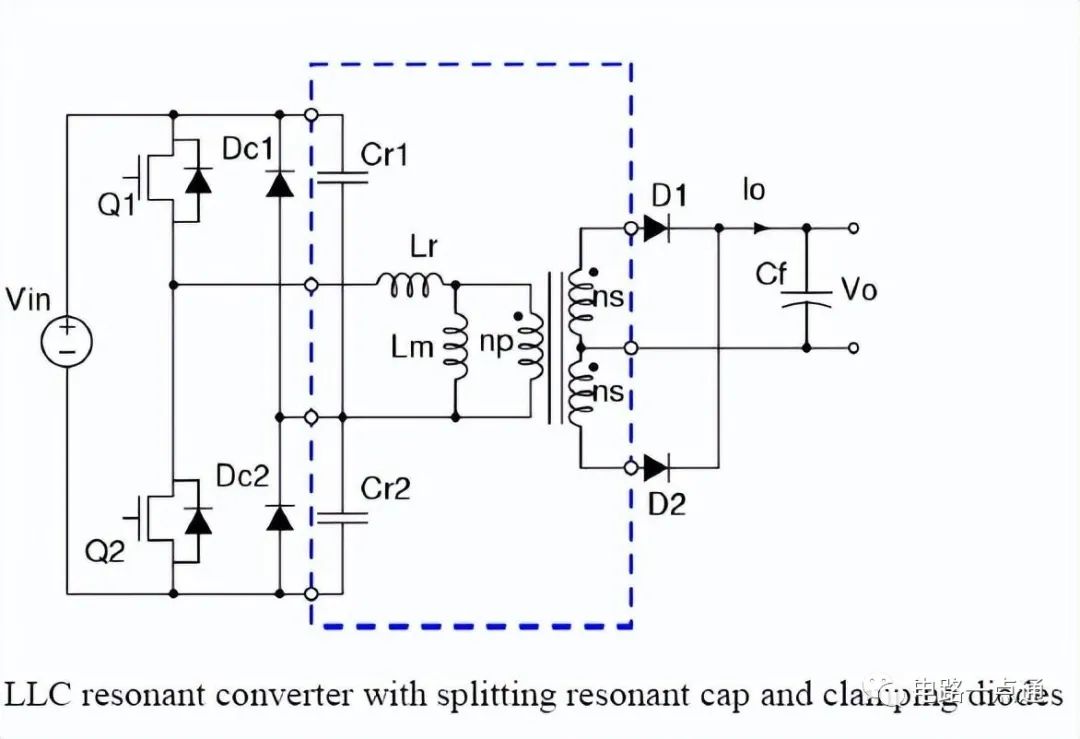

Yangbo在其博士论文中提出一种方案,即采用对称半桥方式,将谐振电容拆成两只,并且分别并联快恢复二极管;在稳态这两只二极管因谐振电容电压不到PFC母线电压而不导通,当短路发生时,便开始导通,达到逐波限流的目的。其本质为改变谐振电容阻抗。
第1种方案比较易于实施,并且在全球30A整流模块中得到了应用。全球30A整流模块采用的是快速电流环加上低压限宽电路的方法。
