一、相量法
1.电路分析中引入的相量法,其实就是用一个复数来表示一个正弦量,目的是方便一些计算
2.这个复数和正弦量并不是相等的关系
3.相量不包含正弦量的wt信息,因为使用相量来辅助计算的电路中各个量同频,可不考虑wt
4.相量的模是正弦量的有效值
5.相量就是个复数,因此可以使用复数的计算法则

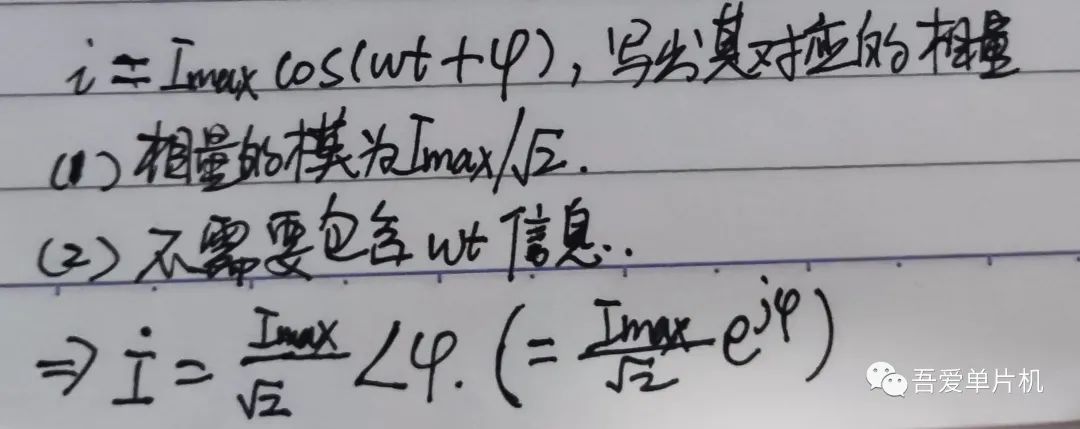

6.例子如图1,
图1

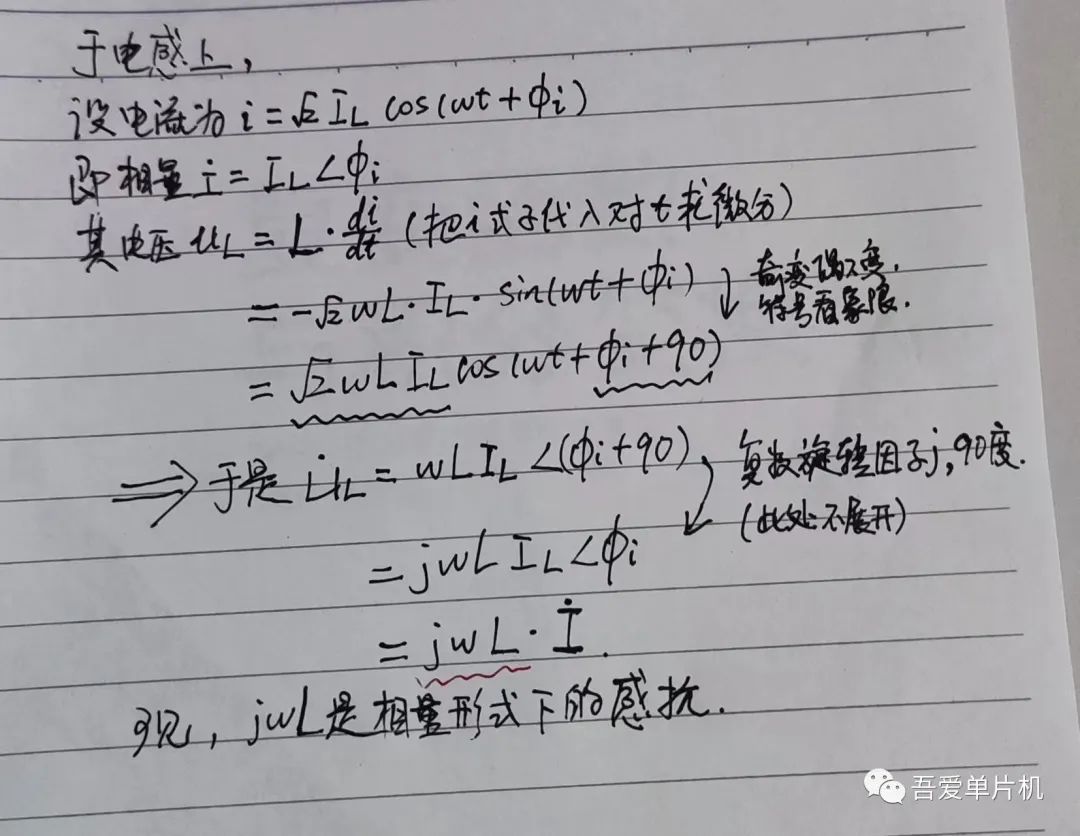

二、电感感抗的由来,结合相量法导出,实际是相量形式下的量纲,见图2
图2
