STC12C5A60S2单片机引脚图
2022-07-04

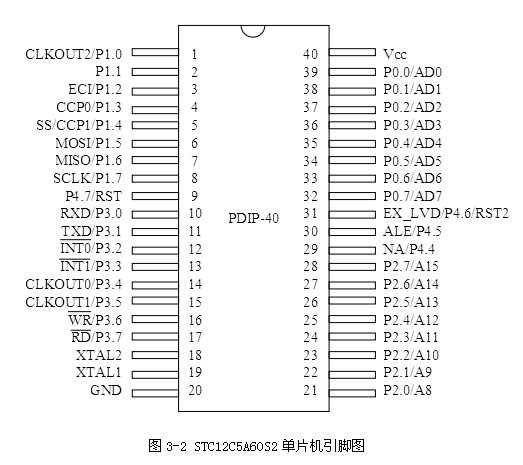

STC12C5A60S2单片机引脚图

P0.0—P0.7(39—32):P0口是一个漏极开路型准双向I/O口。在访问外部存储器时,它是分时多路转换的地址(低8位)和数据总线,在访问期间激活了内部的上拉电阻。在EPROM编程时,它接收指令字节,而在验证程序时,则输出指令字节。验证时,要求外接上拉电阻。

P1.0—P1.7(1-8):P1口是带内部上拉电阻的8位双向I/O口。在EPROM编程和程序验证时,它接收低8位地址。

P2.0—P2.7(21-28):P2口是一个带内部上拉电阻的8位双向I/O口。在访问外部存储器时,它送出高8位地址。在对EFROM编程和程序验证期间,它接收高8位地址。

P3.0—P3.7(10-17):P3口是一个带内部上拉电阻的8位双向I/O口。
