STM32最小系统硬件组成 最小系统为单片机工作的最低要求,不含外设控制,原理简单,分析最小系统是STM32入门的基础。 组成:

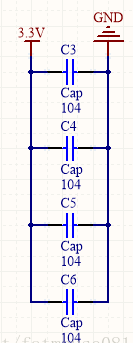

电源 3.3V的电源从这里接入,其中电容起到滤波的作用。

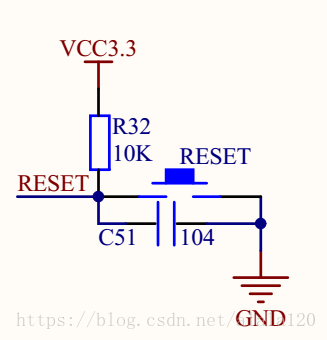

复位电路 当RESET引脚被拉低产生外部复位时,产生复位脉冲,从而使系统复位。 有三种复位方式:
上电复位,在上电瞬间,电容充电,RESET出现短暂的低电平,该低电平持续时间由电阻和电容共同决定,需求的复位信号持续时间约在1ms左右,计算方式如下:t = 1.1RC(固定计算公式) 1.1*10K*0.1uF=1.1ms 手动复位:按键按下时,RESET与地导通,从而产生一个低电平,实现复位。

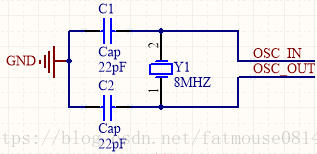

时钟 晶振的作用是为最小系统提供最基本的时钟信号,电容的作用是保证晶振输出的震荡频率更加稳定。

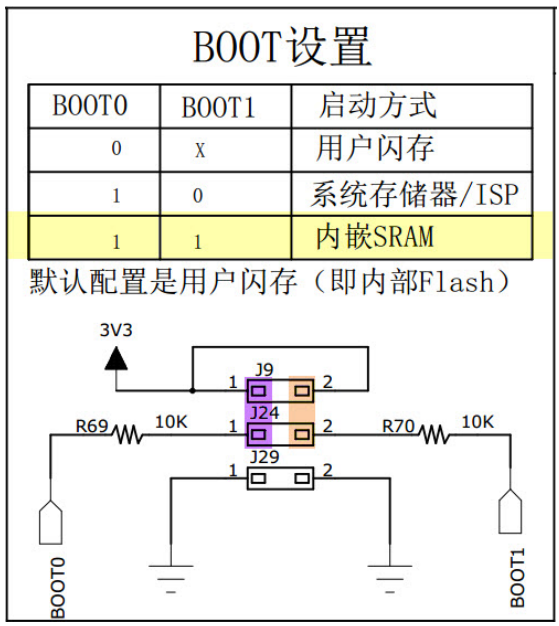

BOOT启动电路 STM32 芯片的 BOOT0 和 BOOT1 引脚,可使用跳线帽设置它们的电平从而控制芯片的启动方式,它支持从内部 FLASH 启动、系统存储器启动以及内部 SRAM 启动方式。 一般使用JTAG或者SWD调试下载程序,会下载到闪存里,所以可以直接将BOOT0引脚和BOOT1引脚置为低电平。
STM32三种启动模式对应的存储介质均是芯片内置的,它们是:
-
用户闪存 = 芯片内置的Flash。
-
SRAM = 芯片内置的RAM区,就是内存啦。
-
系统存储器 = 芯片内部一块特定的区域,芯片出厂时在这个区域预置了一段Bootloader,就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除,即它是一个ROM区,它是使用USART1作为通信口。

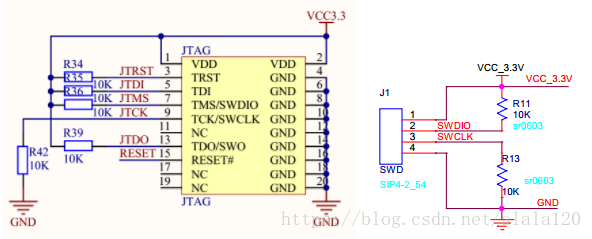

调试接口 STM32有两种调试接口,JTAG为5针, SWD为2线串行(一共四线)
此外还有采用USB进行程序烧写和数据输出:和电脑USB口连接也可以进行小负载驱动供电。 通常采用CH340G的芯片:实现USB转串口。使用该芯片将电脑的USB映射为串口使用,注意电脑上应安装串口驱动程序,否则不能正常识别。
