引言
美国德州仪器公司的MSP430系列单片机在智能仪器仪表、医疗电子、消费电子等领域有着非常广泛的应用[1]。大部分MSP430系列单片机都具有非易失性Flash存储器，用户调试或更新Flash中程序的方式一般有两种方法：JTAG和Bootstrap Loader[2]（引导装载程序，简称BSL）。
MSP430系列单片机内部集成了JTAG仿真调试模块，并口转换器就可以作为一个低成本的JTAG硬件仿真调试工具，然而，为了保护用户程序代码，往往产品开发完成之后必须要烧断MSP430单片机内部的熔丝，这就使得MSP430单片机无法再通过JTAG接口访问CPU或者更新Flash中的用户程序了，要想再次访问或者更新Flash中的用户程序就需要使用BSL接口。BSL接口也是对烧断熔丝后的MSP430单片机进行程序升级的唯一方法[3]。
MSP430系列单片机出厂时在特定的内存空间固化了一段引导代码，即BSL，通过在单片机特定引脚上加一个特定的时序就可进入这段引导代码，用户就可以通过标准的异步串行口访问单片机的内部资源，如Flash、RAM等（读操作需要验证密码），这就为嵌入式应用提供了方便的升级和维护方式。

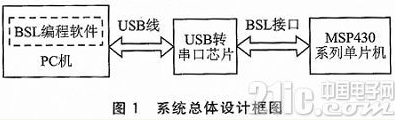

采用USB转串口芯片和VB6.0编程语言设计并实现了一种成本低廉、使用方便、操作简单的BSL编程工具，可以通过串口实现对MSP430系列单片机进行擦除、编程、自动下载文件、声音提示以及自动运行代码等功能。系统总体设计框图如图1所示。
1系统硬件设计
该BSL编程工具的硬件是使用USB转串口芯片PL2303设计的，具有使用方便、设计成本低等优点。PL2303是Prolific公司生产的USB总线转接芯片，具有全部调制解调器控制信号，如TXD、RXD、DTR、RTS等，可实现USB转3.3 V或5 V全双工串口TTL电平。
PL2303芯片接入PC机后会产生一个虚拟的串口设备，使用VB6.0提供的MSComm串口控件进行编程，即可控制TXD、RXD、DTR、RTS产生所需要的时序信号。尽管使用PC机的物理串口也可以实现同样的功能，但并不是每台PC机都有物理串口，USB转串口芯片使得该编程工具省去了物理串口的限制，并可为MSP430单片机提供电源，因此，PL2303是移动系统和嵌入式系统的理想选择，其小封装能够嵌入到任何连接件和手持设备中[4]。

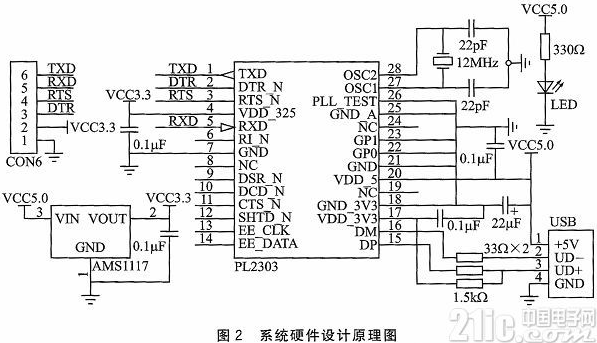

该编程工具将PL2303芯片的DTR、RTS引脚分别连接到MSP430系列单片机的RST、TCK（或者TEST）引脚，如果是带有TEST引脚的MSP430单片机，则应用TEST引脚替换TCK引脚。TXD、RXD是串口发送、接收引脚，需要连接MSP430单片机对应的BSL引脚，不同的单片机对应的接收和发送引脚不完全一样。PL2303芯片的第4个引脚VDD_325是用来决定控制信号逻辑电平的，MSP430系列单片机都是3.3 V工作电压，因此，VDD_325应该接3.3 V，以便于TXD、RXD、DTR和RTS产生3.3 V逻辑电平。AMS1117是用来将5 V电压转换为3.3 V电压，除了给VDD_325提供电压，也可以给外部的MSP430单片机提供3.3 V电源。系统硬件设计原理图如图2所示[5]。
2系统软件设计
BSL编程工具的软件设计采用VB6.0来实现，尽管使用VC++、Delphi等编程工具都可以实现该软件的设计，但选择VB6.0具有更多的优势，因为VB是一种比较简单的事件驱动编程语言，对初学者的要求较低。VB拥有图形用户界面和快速应用程序开发系统，使用其提供的组件完全可以完成该软件的设计。
2.1MSP430单片机BSL时序介绍
要使MSP430单片机进入BSL复位向量，需要在单片机的RST和TCK（或者TEST）引脚施加一个特定的时序，MSP430单片机接到这个特定时序后，CPU的程序指针（PC）指向0x 0C00地址处，这是一段1 KB的ROM区（0x 0C00~0x 1000）。

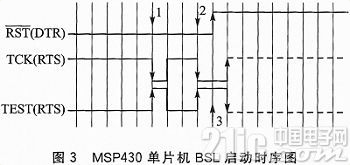

在BSL程序开始执行时，TCK引脚已收到至少两个负跳变，并且当RST由低向高跳变时TCK保持低电平，此时，MSP430单片机进入BSL状态；如果是带有TEST引脚的MSP430单片机，则应用TEST引脚替换TCK引脚，并且TEST引脚接收的到是至少两个正跳变，并且当RST由低向高跳变时TEST保持高电平。MSP430单片机BSL启动时序如图3所示[6]。
2.2BSL的串口通信协议
MSP430单片机利用内部定时器实现在特定的引脚模拟串口通信时序，大多数MSP430单片机的P1.1引脚作为BSL的发送端（即TXD），P2.2引脚作为BSL的接收端（即RXD），不同型号的单片机会有所不同[7]。
MSP430单片机的串口协议默认采用：9 600的波特率，半双工模式，1位起始位，8位数据位（最低位在前），1个偶校验位，1位停止位。握手是通过一个确认字符进行的，在发送任何命令之前，必须先发送一个值为80H的同步字符给BSL，它提供了BSL系统时间基准。当BSL接收到同步字符之后，会发送一个90H的字符以确认成功接收。

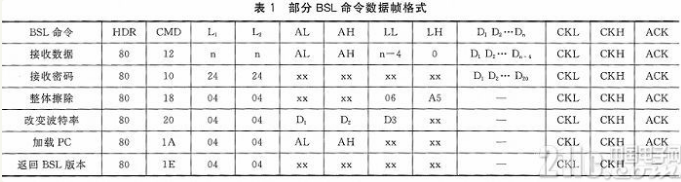

BSL提供给用户的命令主要分为两类：一类命令需要验证密码才能执行，如访问单片机Flash、RAM以及外设等操作；另一类命令无需验证密码即可执行，如整体擦除Flash、读取BSL版本等。部分BSL命令数据帧格式如表1所列[6]。
其中，从HDR到LH的8个字节是必须的，xx表示任意数据；数据D1～Dn是可选的；CKL是校验和的低位，CKH是校验和的高位，这两个字节是必需的；ACK确认字节并不是每个命令都需要的。
进行BSL软件设计，主要用到了VB6.0中的几个关键控件，如MSComm、CommandDialog、ComboBox、Timer、TextBox、ProgressBar、CommandButton、CheckBox等标准控件。

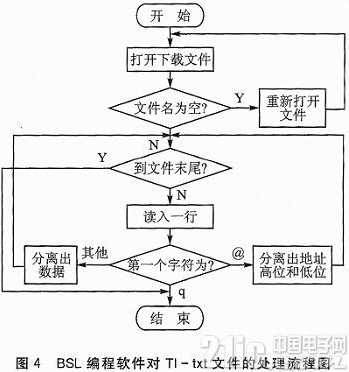

该BSL编程软件下载的程序文件格式为TI公司txt纯文本格式，它使用“@”表示地址的开始，地址后面表示从该地址开始要存储的数据内容，从地址后每一行为16个字节，每个字节使用十六进制数表示，每两个字节之间用一个空格隔开。每遇到一个“@”字符就表示新地址的开始，地址后面同样表示从该地址开始要存储的数据内容，文件最后以一个小写的“q”字符加换行结束。根据TItxt文件的格式，首先要使用CommandDialog控件打开要下载的文件，使用一定的算法分离出整个TItxt文件中的多段起始地址以及每个起始地址所对应的数据内容，然后通过串口一步一步地发送给BSL并写入到指定的地址段。BSL编程软件对TItxt文件的处理流程如图4所示。

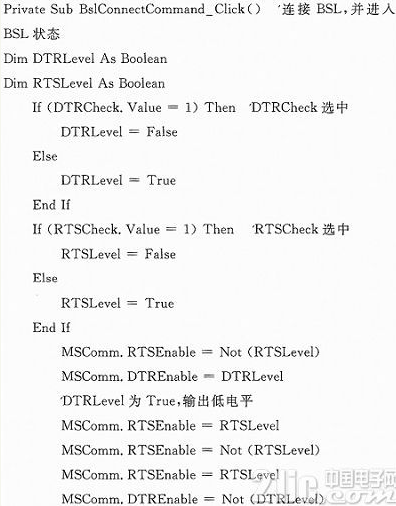

要通过串口实现上位机软件和MSP430单片机的BSL进行数据交换，最关键的一步就是先要使MSP430单片机进入BSL状态。而要想使MSP430单片机进入BSL状态，必须要在RST和TCK（或者TEST）引脚施加一个特定的时序，通过使用MSComm的两个属性DTREnable和RTSEnable可以产生所需要的时序。DTREnable属性是确定在通信过程中是否使用DTR（Data Terminal Ready）线。若DTREnable设置为True，则使用DTR线；若为False（缺省），则禁止DTR线。RTSEnable属性和DTREnable属性类似，RTSEnable属性用于确定是否使用RTS（Request To Send）线。若RTSEnable设置为True，则使用RTS线；若为False（缺省），则不使用RTS线[89]。使用MSComm的这两个属性，可以在VB6.0中通过以下代码使MSP430单片机进入BSL状态。
Private Sub BslConnectCommand_Click()'连接BSL，并进入BSL状态
Dim DTRLevel As Boolean
Dim RTSLevel As Boolean
If (DTRCheck.Value = 1) Then'DTRCheck选中
DTRLevel = False
Else
DTRLevel = True
End If
If (RTSCheck.Value = 1) Then 'RTSCheck选中
RTSLevel = False
Else
RTSLevel = True
End If
MSComm.RTSEnable = Not (RTSLevel)
MSComm.DTREnable = DTRLevel
'DTRLevel为True，输出低电平
MSComm.RTSEnable = RTSLevel
MSComm.RTSEnable = Not (RTSLevel)
MSComm.RTSEnable = RTSLevel
MSComm.DTREnable = Not (DTRLevel)
'DTRLevel为False，输出高电平
MSComm.RTSEnable = Not (RTSLevel)
End Sub
其中，DTRCheck和RTSCheck这两个控件非常有用，可以在不改变硬件的情况下使DTR和RTS输出的逻辑电平反相，这使得该BSL上位机软件既可以适用于有TCK引脚的单片机，也可以适用于有TEST引脚的单片机，大大增强了BSL软件的灵活性。

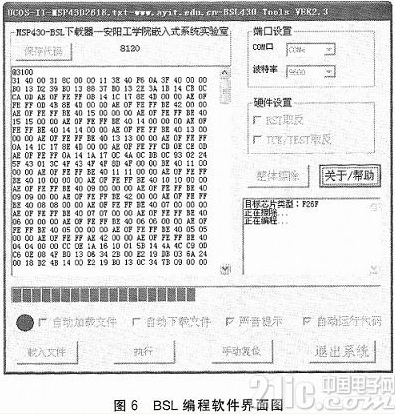

使MSP430单片机进入BSL状态是关键的一步，打通了这一底层通信的关键环节之后，就可以一步一步地编写调试其他各个软件模块了。MSP430单片机BSL编程软件的设计流程图和BSL编程软件界面图如图5、6所示。
结语
采用USB转串口芯片PL2303和VB6.0编程语言设计出了一款高性价比的BSL编程工具，该BSL编程工具具有使用方便、操作简单、成本低廉等优点，通过USB虚拟串口，不但可以对烧断熔丝的MSP430系列单片机进行程序升级等操作，而且也可以作为用户学习MSP430单片机的廉价编程工具。经过反复多次修改及完善，该BSL编程工具应用于某机床厂的实际项目中，并被多个高校的大学生在实践创新中使用，取得了较好的效果。
