单片机编程思想探讨:以状态机为例
0 2024-02-23

玩单片机还可以,各个外设也都会驱动,但是如果让你完整的写一套代码时,却无逻辑与框架可言。这说明编程还处于比较低的水平,你需要学会一种好的编程框架或者一种编程思想!比如模块化编程、状态机编程、分层思想等,相关推荐:分享两种单片机编程思想

本文来说一下状态机编程

什么是状态机?

状态机(state machine)有5个要素:

  • 状态(state)

  • 迁移(transition)

  • 事件(event)

  • 动作(action)

  • 条件(guard)

状态:一个系统在某一时刻所存在的稳定的工作情况,系统在整个工作周期中可能有多个状态。例如一部电动机共有正转、反转、停转这 3 种状态。

一个状态机需要在状态集合中选取一个状态作为初始状态。

迁移:系统从一个状态转移到另一个状态的过程称作迁移,迁移不是自动发生的,需要外界对系统施加影响。停转的电动机自己不会转起来,让它转起来必须上电。

事件:某一时刻发生的对系统有意义的事情,状态机之所以发生状态迁移,就是因为出现了事件。对电动机来讲,加正电压、加负电压、断电就是事件。

动作:在状态机的迁移过程中,状态机会做出一些其它的行为,这些行为就是动作,动作是状态机对事件的响应。给停转的电动机加正电压,电动机由停转状态迁移到正转状态,同时会启动电机,这个启动过程可以看做是动作,也就是对上电事件的响应。

条件:状态机对事件并不是有求必应的,有了事件,状态机还要满足一定的条件才能发生状态迁移。还是以停转状态的电动机为例,虽然合闸上电了,但是如果供电线路有问题的话,电动机还是不能转起来。

举个例子

要解决的问题

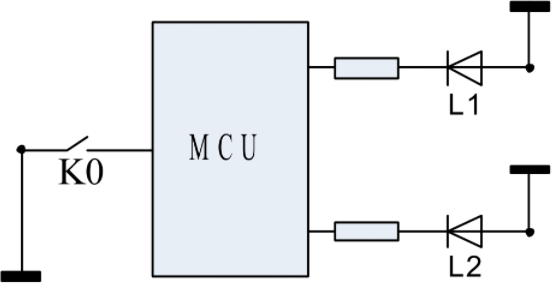

电路如下图:

器件包括单片机MCU、一按键K0、LED灯L1和L2。

实现功能描述:

  • L1L2状态转换顺序OFF/OFF--->ON/OFF--->ON/ON--->OFF/ON--->OFF/OFF

  • 通过按键控制L1L2的状态,每次状态转换需连续按键5次

  • L1L2的初始状态OFF/OFF

状态转换图

在状态机编程中,正确的顺序应该是先有状态转换图,后有程序,程序应该是根据设计好的状态图写出来的。

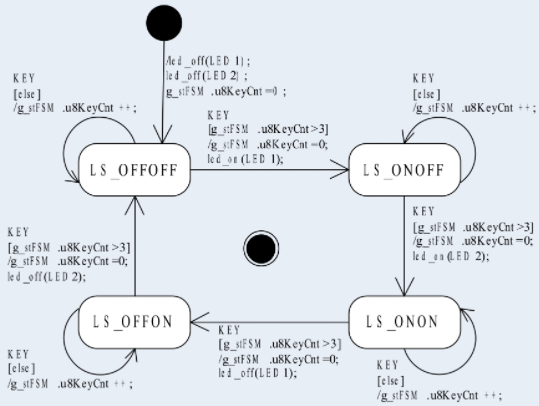

下面这张按键控制流水灯状态转换图,是用UML(统一建模语言)的语法元素画出来的,语法不是很标准,但拿来解释问题足够了。

上图中,圆角矩形代表状态机的各个状态,里面标注着状态的名称。

带箭头的直线或弧线代表状态迁移,起于初态,止于次态。

图中的文字内容是对迁移的说明,格式是:事件[条件]/动作列表(后两项可选)。

“事件[条件]/动作列表”要说明的意思是:如果在某个状态下发生了“事件”,并且状态机

满足“[条件]”,那么就要执行此次状态转移,同时要产生一系列“动作”,以响应事件。在这个例子里,我用“KEY”表示击键事件。

图中有一个黑色实心圆点,表示状态机在工作之前所处的一种不可知的状态,在运行之前状态机必须强制地由这个状态迁移到初始状态,这个迁移可以有动作列表(如图1所示),但不需要事件触发。

图中还有一个包含黑色实心圆点的圆圈,表示状态机生命周期的结束,这个例子中的状态机生生不息,所以没有状态指向该圆圈。

程序代码

下面是根据上述状态转换图写成的代码:

void main(void){ sys_init(); led_off(LED1); led_off(LED2); g_stFSM.u8LedStat = LS_OFFOFF; g_stFSM.u8KeyCnt = 0;while(1) {if(test_key()==TRUE) { fsm_active(); }else { ; /*idle code*/ } }}void fsm_active(void){if(g_stFSM.u8KeyCnt > 3) /*击键是否满 5 次*/ {switch(g_stFSM.u8LedStat) {case LS_OFFOFF: led_on(LED1); /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_ONOFF; /*状态迁移*/break;case LS_ONOFF: led_on(LED2); /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_ONON; /*状态迁移*/break;case LS_ONON: led_off(LED1); /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_OFFON; /*状态迁移*/break;case LS_OFFON: led_off(LED2); /*输出动作*/ g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_OFFOFF; /*状态迁移*/break;default: /*非法状态*/ led_off(LED1); led_off(LED2); g_stFSM.u8KeyCnt = 0; g_stFSM.u8LedStat = LS_OFFOFF; /*恢复初始状态*/break; } }else { g_stFSM.u8KeyCnt++; /*状态不迁移,仅记录击键次数*/ }}

先看一下fsm_active()这个函数,g_stFSM.u8KeyCnt = 0;这个语句在switch—case里共出现了 5 次,前 4 次是作为各个状态迁移的动作出现的。从代码简化提高效率的角度来看,我们完全可以把这 5 次合并为 1 次放在 switch—case 语句之前,两者的效果是完全一样的,代码里之所以这样啰嗦,是为了清晰地表明每次状态迁移中所有的动作细节,这种方式和上面状态转换图所要表达的意图是完全一致的。

再看一下g_stFSM这个状态机结构体变量,它有两个成员:u8LedStat和 u8KeyCnt。用这个结构体来做状态机好像有点儿啰嗦,我们能不能只用一个像 u8LedStat 这样的整型变量来做状态机呢?

当然可以!我们把上图中的这 4 个状态各自拆分成 5 个小状态,这样用 20 个状态同样能实现这个状态机,而且只需要一个 unsigned char 型的变量就足够了,每次击键都会引发状态迁移, 每迁移 5 次就能改变一次 LED 灯的状态,从外面看两种方法的效果完全一样。

假设我把功能要求改一下,把连续击键5次改变L1L2的状态改为连续击键100次才能改变L1L2的状态。这样的话第二种方法需要4X100=400个状态!而且函数fsm_active()中的switch—case语句里要有400个case,这样的程序还有法儿写么?!

同样的功能改动,如果用g_stFSM这个结构体来实现状态机的话,函数fsm_active()只需要将if(g_stFSM.u8KeyCnt>3)改为if(g_stFSM.u8KeyCnt > 98)就可以了!

g_stFSM结构体的两个成员中,u8LedStat可以看作是质变因子,相当于主变量;u8KeyCnt可以看作是量变因子,相当于辅助变量。量变因子的逐步积累会引发质变因子的变化。

像g_stFSM这样的状态机被称作Extended State Machine。
