本文主要介绍在嵌入式开发中用来输出log的方法。

• 一款新拿到的芯片，没有串口驱动时如何打印log

• 某些应用下对时序要求比较高，串口输出log占用时间太长怎么办？比如USB枚举。

• 某些bug正常运行时会出现，当打开串口log时又不再复现怎么办

• 一些封装中没有串口，或者串口已经被用作其他用途，要如何输出log

1 输出log信息到SRAM

定义一段SRAM空间作为log buffer:









static u8 log_buffer[LOG_MAX_LEN];

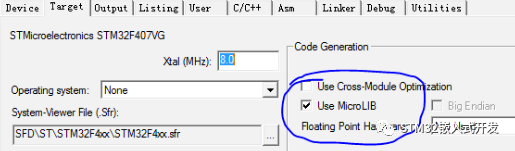

log buffer是环形缓冲区，在小的buffer就可以无限打印log，缺点也很明显，如果log没有及时输出就会被新的覆盖。Buffer大小根据SRAM大小分配，这里使用1kB。为了方便输出参数，使用printf函数来格式化输出，需要做如下配置（Keil）：

并包含头文件#include , 在代码中实现函数fputc()：

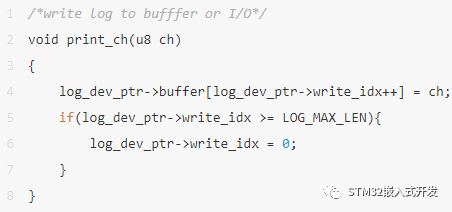

写入数据到SRAM：

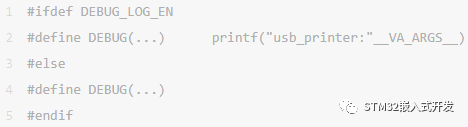

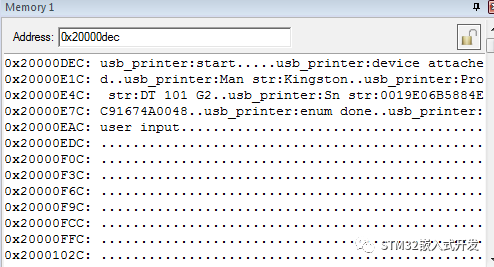

在需要打印log的地方直接调用DEBUG()即可，最终效果如下，从Memory窗口可以看到打印的log：

2 通过SWO输出log

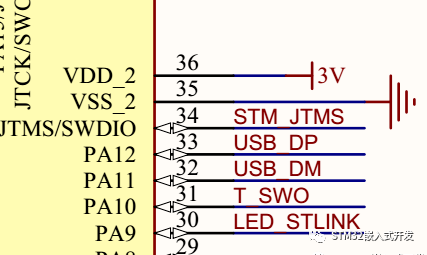

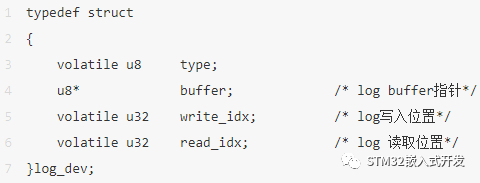

typedef struct{ u8 (*init)(void* arg); u8 (*print)(u8 ch); u8 (*print_dma)(u8* buffer, u32 len);}log_func; typedef struct{volatile u8     type; u8*             buffer;volatile u32    write_idx;volatile u32    read_idx;//SWO log_func*       swo_log_func;}log_dev;

SWO只需要print操作函数，实现如下：





























u8 swo_print_ch(u8 ch){ ITM_SendChar(ch);return 0;}

使用SWO输出log同样先输出到log buffer，然后在系统空闲时再输出，当然也可以直接输出。log延迟输出会影响log的实时性，而直接输出会影响到对时间敏感的代码运行，所以如何取舍取决于需要输出log的情形。

在while循环中调用output_ch()函数，就可以实现在系统空闲时输出log。

/*output log buffer to I/O*/void output_ch(void){  u8 ch; volatile u32 tmp_write,tmp_read; tmp_write = log_dev_ptr->write_idx; tmp_read = log_dev_ptr->read_idx; if(tmp_write != tmp_read) { ch = log_dev_ptr->buffer[tmp_read++];//swoif(log_dev_ptr->swo_log_func) log_dev_ptr->swo_log_func->print(ch);if(tmp_read >= LOG_MAX_LEN) { log_dev_ptr->read_idx = 0; }else { log_dev_ptr->read_idx = tmp_read; } }}

2.1 通过IDE输出

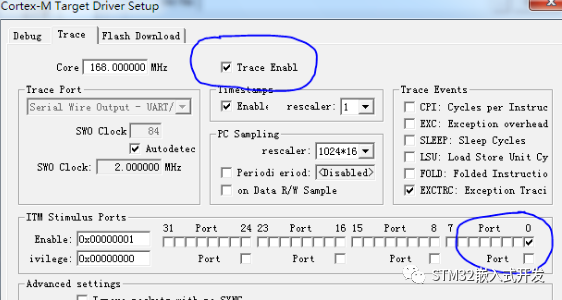

使用IDE中SWO输出功能需要做如下配置（Keil）：

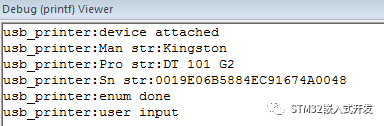

在窗口可以看到输出的log：

2.2 通过STM32 ST-LINK Utility输出

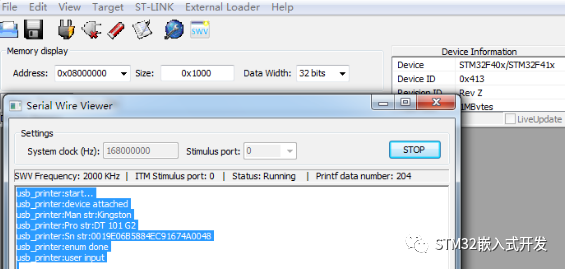

使用STM32 ST-LINK Utility不需要做特别的设置，直接打开ST-LINK菜单下的Printf via SWO viewer，然后按start：

3 通过串口输出log

以上都是在串口log暂时无法使用，或者只是临时用一下的方法，而适合长期使用的还是需要通过串口输出log，毕竟大部分时候没法连接仿真器。添加串口输出log只需要添加串口的操作函数集即可：
































































typedef struct{volatile u8     type; u8*             buffer;volatile u32    write_idx;volatile u32    read_idx;volatile u32    dma_read_idx;//uart log_func*       uart_log_func;//SWO log_func*       swo_log_func;}log_dev;

实现串口驱动函数：

添加串口输出log与通过SWO过程类似，不再多叙述。而下面要讨论的问题是，串口的速率较低，输出数据需要较长时间，严重影响系统运行。

虽然可以通过先打印到SRAM再延时输出的办法来减轻影响，但是如果系统中断频繁，或者需要做耗时运算，则可能会丢失log。要解决这个问题，就是要解决CPU与输出数据到串口同时进行的问题，嵌入式工程师立马可以想到DMA正是好的解决途径。

使用DMA搬运log数据到串口输出，同时又不影响CPU运行，这样就可以解决输出串口log耗时影响系统的问题。串口及DMA初始化函数如下：


















































































































































































































































































u8 uart_log_init(void* arg){ DMA_InitTypeDef DMA_InitStructure; u32* bound = (u32*)arg;//GPIO端口设置 GPIO_InitTypeDef GPIO_InitStructure; USART_InitTypeDef USART_InitStructure;  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟 RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);//使能USART2时钟//串口2对应引脚复用映射 GPIO_PinAFConfig(GPIOA,GPIO_PinSource2,GPIO_AF_USART2);//USART2端口配置 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉 GPIO_Init(GPIOA,&GPIO_InitStructure);//USART2初始化设置 USART_InitStructure.USART_BaudRate = *bound;//波特率设置 USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式 USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位 USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位 USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制 USART_InitStructure.USART_Mode = USART_Mode_Tx; //收发模式 USART_Init(USART2, &USART_InitStructure); //初始化串口1#ifdef LOG_UART_DMA_EN  USART_DMACmd(USART2,USART_DMAReq_Tx,ENABLE);#endif USART_Cmd(USART2, ENABLE); //使能串口1  USART_ClearFlag(USART2, USART_FLAG_TC);while (USART_GetFlagStatus(USART2, USART_FLAG_TC) == RESET);#ifdef LOG_UART_DMA_EN RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);//Config DMA channel, uart2 TX usb DMA1 Stream6 Channel DMA_DeInit(DMA1_Stream6); DMA_InitStructure.DMA_Channel = DMA_Channel_4; DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)(&USART2->DR); DMA_InitStructure.DMA_DIR = DMA_DIR_MemoryToPeripheral; DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable; DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; DMA_InitStructure.DMA_MemoryDataSize = DMA_PeripheralDataSize_Byte; DMA_InitStructure.DMA_Mode = DMA_Mode_Normal; DMA_InitStructure.DMA_Priority = DMA_Priority_High; DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single; DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single; DMA_Init(DMA1_Stream6, &DMA_InitStructure); RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA1, ENABLE);#endifreturn 0;}

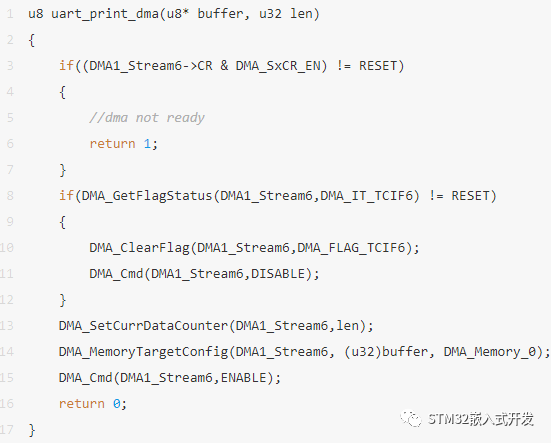

DMA输出到串口的函数如下：

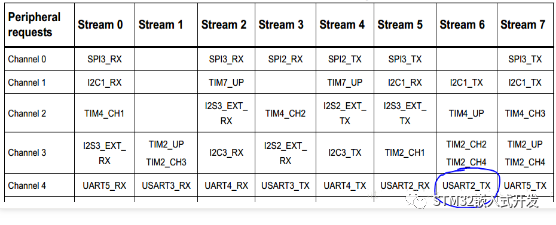

这里为了方便直接使用了查询DMA状态寄存器，有需要可以修改为DMA中断方式，查Datasheet可以找到串口2使用DMA1 channel4的stream6：

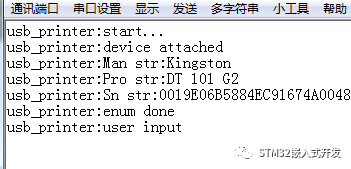

最后在PC端串口助手可以看到log输出：

使用DMA搬运log buffer中数据到串口，同时CPU可以处理其他事情，这种方式对系统影响最小，并且输出log及时，是实际使用中用的最多的方式。并且不仅可以用串口，其他可以用DMA操作的接口（如SPI、USB）都可以使用这种方法来打印log。

4 使用IO口模拟串口输出log

最后要讨论的是在一些封装中没有串口，或者串口已经被用作其他用途时如何输出log，这时可以找一个空闲的普通IO，模拟UART协议输出log到上位机的串口工具。常用的UART协议如下：

只要在确定的时间在IO上输出高低电平就可以模拟出波形，这个确定的时间就是串口波特率。为了得到精确延时，这里使用TIM4定时器产生1us的延时。注意：定时器不能重复用，在测试工程中TIM2、3都被用了，如果重复用就错乱了。初始化函数如下：






































































































































u8 simu_log_init(void* arg){ TIM_TimeBaseInitTypeDef TIM_InitStructure;  u32* bound = (u32*)arg;//GPIO端口设置 GPIO_InitTypeDef GPIO_InitStructure; RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE); //使能GPIOA时钟 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出 GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉 GPIO_Init(GPIOA,&GPIO_InitStructure); GPIO_SetBits(GPIOA, GPIO_Pin_2);//Config TIM RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE); //使能TIM4时钟 TIM_DeInit(TIM4); TIM_InitStructure.TIM_Prescaler = 1; //2分频 TIM_InitStructure.TIM_CounterMode = TIM_CounterMode_Up; TIM_InitStructure.TIM_Period = 41; //1us timer TIM_InitStructure.TIM_ClockDivision = TIM_CKD_DIV1; TIM_TimeBaseInit(TIM4, &TIM_InitStructure); TIM_ClearFlag(TIM4, TIM_FLAG_Update); baud_delay = 1000000/(*bound); //根据波特率计算每个bit延时return 0;}

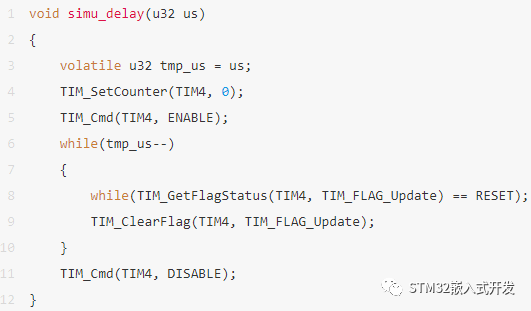

使用定时器的delay函数为：

最后是模拟输出函数，注意：输出前必须要关闭中断，一个byte输出完再打开，否则会出现乱码：























































































































u8 simu_print_ch(u8 ch){volatile u8 i=8; __asm("cpsid i");//start bit GPIO_ResetBits(GPIOA, GPIO_Pin_2); simu_delay(baud_delay);while(i--) {if(ch & 0x01) GPIO_SetBits(GPIOA, GPIO_Pin_2);else GPIO_ResetBits(GPIOA, GPIO_Pin_2); ch >>= 1; simu_delay(baud_delay); }//stop bit GPIO_SetBits(GPIOA, GPIO_Pin_2); simu_delay(baud_delay); simu_delay(baud_delay); __asm("cpsie i");return 0;}

使用IO模拟可以达到与真实串口类似的效果，并且只需要一个普通IO，在小封装芯片上比较使用。
