解析双核ARM Cortex-A9 MPCore处理器工作原理及架构
Ofweek 2023-05-22

  说明

  双核 ARM CortexTM-A9 MPCoreTM 应用类处理器是 Altera Arria V SoC FPGAs 和 Cyclone V SoC FPGA 中的集成硬核知识产权(IP)组件。为进一步提高系统性能,很多ARM辅助系统资源合作伙伴为ARM Cortex-A9处理器提供同类最佳的和操作系统支持。

  HPS

  ARM Cortex-A9处理器结合了丰富的嵌入式外设、接口以及片内存储器,以建立完整的硬核处理器系统(HPS)。HPS和FPGA架构的宽带片内干线链接提供了100-Gbps的峰值带宽,使ARM处理器和FPGA架构的硬件加速器能够很好的共享数据。

  特性

  800-MHz双核处理器支持对称和非对称多路处理

  每一处理器包括以下组成:

  高效的双发超标量流水线(2.5 MIPS*每MHz)

  用于媒体和信号处理加速的NEONTM媒体处理引擎

  单精度和双精度浮点单元

  32-KB指令和32-KB数据高速缓存

  连贯高速缓存,以增强处理器间的通信功能

  采用了TrustZone?安全技术的存储器管理单元

  Thumb?-2技术,增强了代码密度、性能和功效

  Jazelle?扩展体系结构,加速了Java虚拟机

  编程跟踪宏单元,实现处理器指令流的全面可视化

  共享512-KB、8路联合L2高速缓存,按路、行或者主机进行锁定

  加速连贯端口,支持CPU扩展连贯存储器访问

  普通中断控制器

  32位通用定时器

  看门狗定时器

  Altera? Arria? V SoC FPGA 和 Cyclone? V SoC FPGA 提供这些功能

  * Dhrystones 2.1 基准测试                      

          

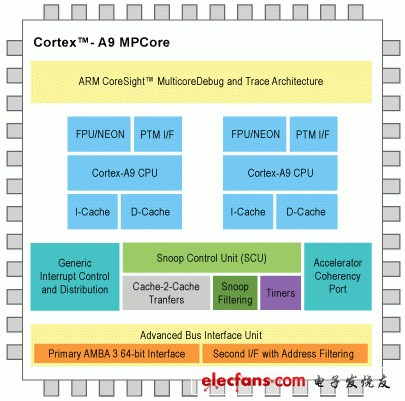

                    结构图
