还记得刚开始做嵌入式的时候，面对芯片数据手册（datasheet）那叫一个头大！

动辄几十页的文档，密密麻麻的术语和图表，简直像天书。

后来我发现很多工程师都有类似的困扰。即便现在我已经用过成百上千种芯片，面对一些“奇葩”数据手册，依然会抓狂。

选芯片和读数据手册，其实可以有章法可循。这篇文章我想分享一下我这些年总结的经验，教你如何快速上手一份数据手册，少走弯路。

我会以 SiC45x 降压 DC/DC 转换芯片为例，带你一步步拆解数据手册的阅读技巧。

从哪里开始读数据手册？

别笑，我的第一步真的是直接翻到典型应用电路（Typical Application Circuit）。

这部分通常是数据手册的“门面担当”，能让你迅速抓住芯片的核心用法。

如果一份数据手册连典型应用电路都没有，我十有八九会直接 Pass 掉这颗芯片！

为什么？因为典型应用电路就像一份“速成指南”，能告诉你：

• 芯片的基本接法是什么样；
• 需要多少外部元件；
• 大概能用在什么场景。

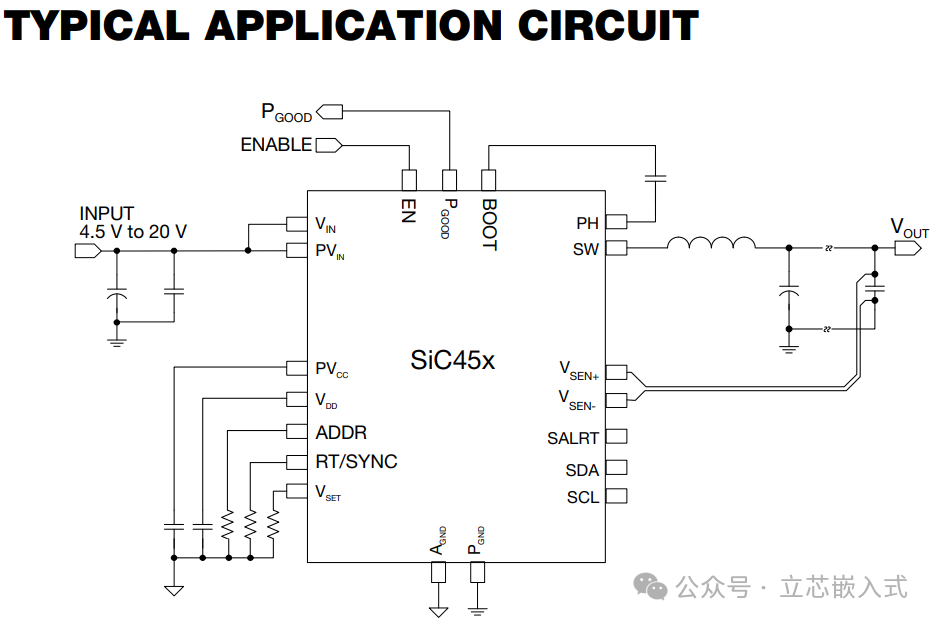

以 SiC45x 的典型应用电路（见图1）为例，它在数据手册的第一页就给了我们不少信息：

通过这个图，哪怕你对这颗芯片一无所知，也能快速get到：

• 输入电压范围是 4.5V 到 20V；
• 没有外部 MOSFET，说明这颗芯片内部集成了功率管（对高功率稳压器来说挺硬核！）；
• 支持 I2C 通信，还能改地址；
• 有 RT/SYNC 引脚，说明可以调开关频率；
• 有 ENABLE、PGood、SALRT 等状态引脚，说明可能不依赖 I2C 也能用。

虽然这些信息不足以直接画原理图，但已经足够让你对芯片有个初步印象，是个不错的起点！

例外情况：如果是微控制器（MCU），因为功能太复杂，数据手册通常不会有完整的典型应用电路，而是会拆分成几个关键模块的接法，比如去耦电容、晶振、编程接口等。

如果 MCU 数据手册还贴心地附上“最小硬件连接”示意图，那真是良心厂家，值得加分！

别错过两个“描述”部分

数据手册里通常有两个地方会介绍芯片的功能，一个是开头的描述（Description），另一个是稍后几页的操作描述（Operational Description）。这两个部分乍看有点重复，但其实各有侧重。

• 开头的描述：通常在第一页，像是芯片的“自我介绍”，简明扼要地告诉你这颗芯片是干啥的，适合什么场景。读完这个，你大概就能判断芯片符不符合你的需求。
• 操作描述：这个部分一般在引脚定义、绝对最大值和框图之后，内容更详细，会把开头的描述再细化一遍，还会分模块讲解芯片的各个功能块。

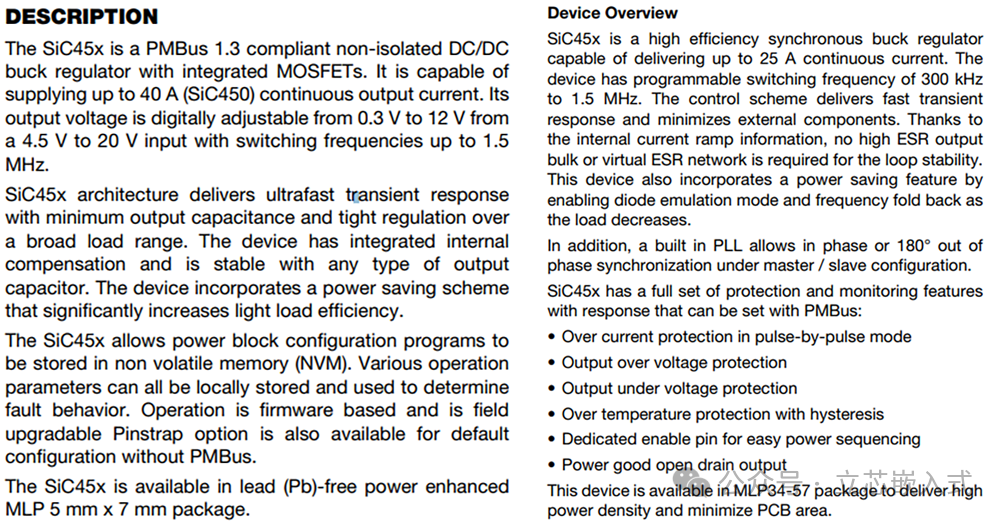

以 SiC45x 为例（见图2），开头的描述让你快速了解芯片是个降压转换器，支持 I2C 控制，而操作描述则会进一步拆解每个功能模块，比如开关频率设置、I2C 通信协议等。

建议：选芯片时可以先快速扫一眼这两个部分，设计原理图时再反复回来查操作描述里的公式和设置方法。

绝对最大值：设计的安全底线

看完典型应用电路和描述，我会直接跳到绝对最大值（Absolute Maximum Ratings）和推荐工作条件（Recommended Operating Conditions）。这两部分是芯片的“红线”，告诉你芯片能承受的极限和建议的工作范围。

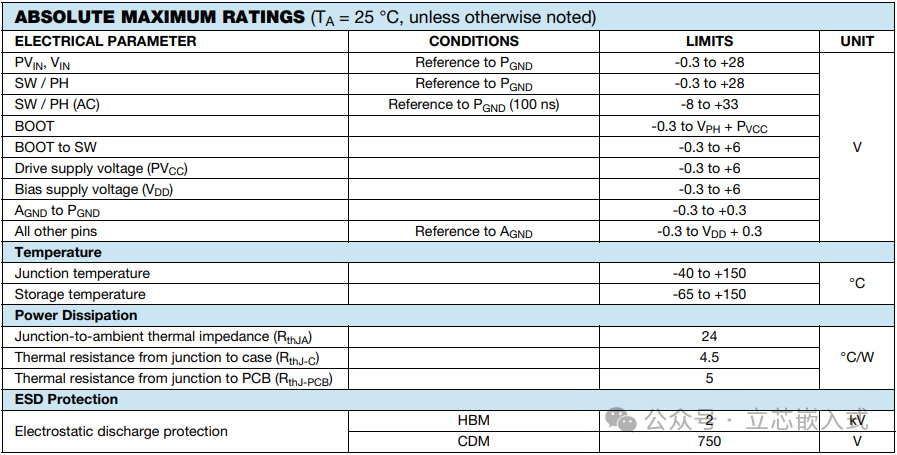

以 SiC45x 的绝对最大值（见图3）为例：

• 最大输入电压是 28V，但推荐工作电压只有 20V。这意味着你不能直接用 24V 电源供电，但如果有上游的过压保护（比如钳位到 24V），20V 是可以安全使用的。
• 还会列出每个引脚的最大电压和电流，方便你检查设计是否超限。

Tips：绝对最大值是“不能碰的雷区”，但不代表芯片能长期稳定工作在这些极限条件下。推荐工作条件才是你设计时的参考标准！

引脚定义表：设计时的“速查宝典”

了解了芯片的基本功能和电气限制后，我会去看引脚定义表（Pin Description），也叫引脚功能表。这个表格通常在典型应用电路和绝对最大值之间，列出了每个引脚的名称、功能和简单描述。设计电路时，这个表格是我翻得最多的部分，堪称“速查宝典”。

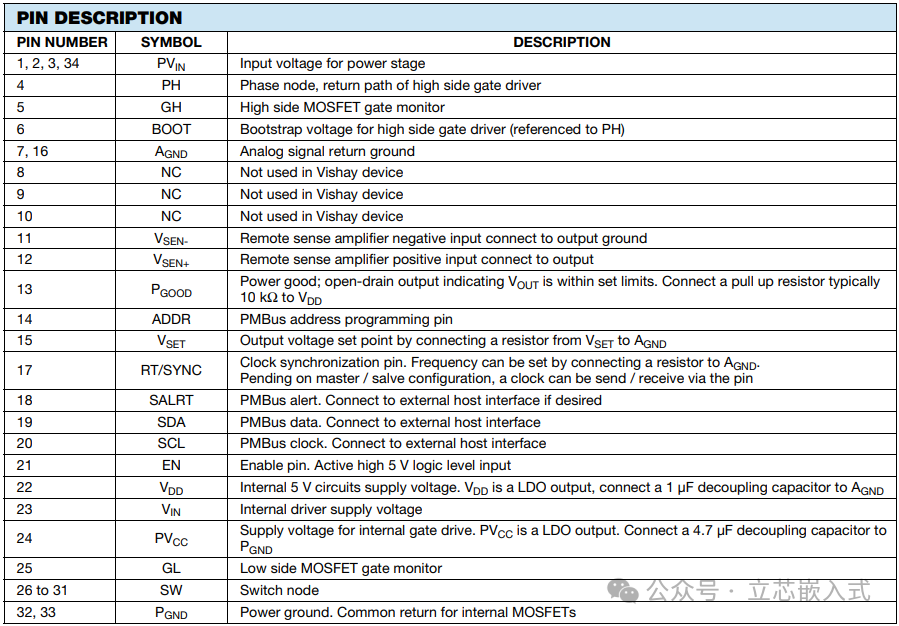

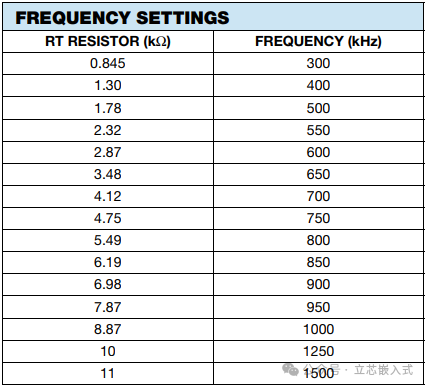

比如 SiC45x 的引脚定义表（见图4），我们能快速知道 RT/SYNC 引脚是用来设置开关频率的。但具体用多大的电阻对应什么频率？这时需要翻到操作描述里的“RT/SYNC 引脚和开关模式配置”部分，里面会有详细的电阻值表格（见图5）。

功能框图：深入理解芯片内部

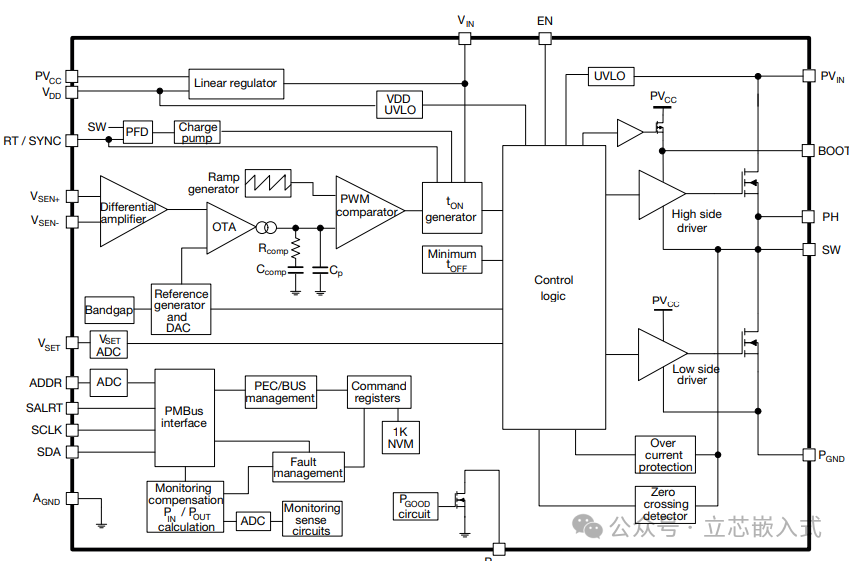

几乎所有数据手册都会有个功能框图（Functional Block Diagram），展示芯片的内部结构。SiC45x 的框图如图6所示：

框图不一定每次都用得上，但关键时刻能帮大忙，比如：

• 搞清楚不同地（GND）之间的连接方式；
• 了解芯片的驱动电路类型；
• 弄明白如何绕过某些功能模块；
• 看内部电压是怎么生成的。

我通常会在设计后期或者调试时参考框图，尤其是遇到奇怪问题时，它能帮你从芯片内部逻辑去分析。

那些密密麻麻的图表怎么办？

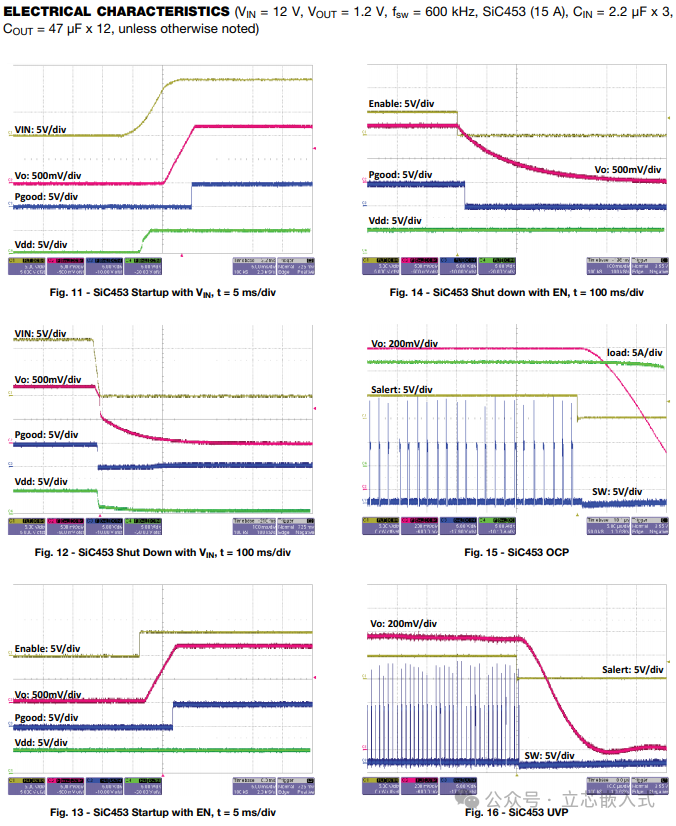

SiC45x 数据手册光图表就占了9页！（见图7）说实话，我平时不太会逐一细看这些图表，它们不是我的标准阅读流程。但某些场景下，比如想了解芯片的启动特性或效率曲线，图表还是很有用的。

建议：除非有特殊需求（比如分析启动时间或热性能），可以先跳过图表，专注前面的核心内容。

PCB 布局建议：参考但别盲从

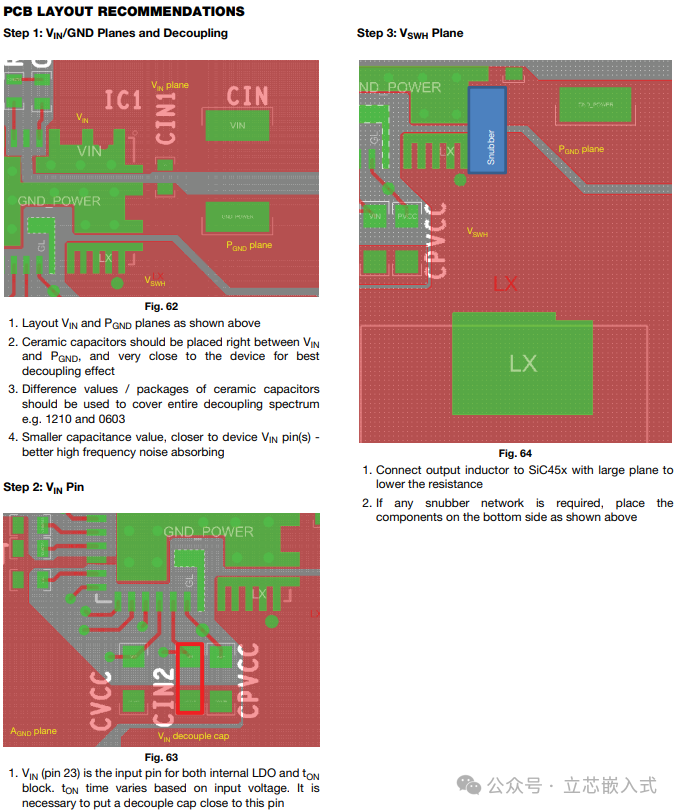

SiC45x 数据手册有个亮点：整整三页的 PCB 布局建议！（见图8）这在数据手册里算少见，尤其对开关电源这种对布局敏感的芯片，布局建议特别重要。

不过，我得提醒一句：别把布局建议当“圣经”。厂家提供的建议通常是通用的，实际设计中你可能需要根据具体情况调整。比如，SiC45x 的布局建议里提到电源和地平面怎么布，但图示里有些细节可能不太合理。我的做法是参考这些建议作为起点，然后结合自己的经验优化。

别忘了检查勘误表！

数据手册不是完美的，尤其是刚发布时，难免有印刷错误或遗漏。这些问题通常会在 勘误表 部分修正，列在数据手册末尾或单独文档里。Errata 还可能指出芯片本身的硬件问题，比如某个引脚功能有 Bug，未来版本会修复。

Tips：

• 一定要用最新版数据手册，直接从厂家官网下载。
• 尤其是 MCU，勘误表可能单独发布，设计前务必查阅。

总结：从“天书”到“工具书”

读数据手册就像啃一本技术“天书”，但只要掌握方法，就能把它变成你的“工具书”。通过 SiC45x 的例子，我分享了我的阅读流程：

1. 先看典型应用电路，快速了解芯片用法；
2. 读两个描述部分，抓住芯片的核心功能；
3. 检查绝对最大值和推荐工作条件，确保设计安全；
4. 熟读引脚定义表，设计时反复参考；
5. 必要时看功能框图和图表，解决疑难问题；
6. 参考 PCB 布局建议，但灵活调整；
7. 别忘了检查勘误表，避免踩坑。

希望这些经验能让你下次面对数据手册时信心满满！如果你有其他读数据手册的技巧，欢迎在评论区分享，咱们一起进步！
